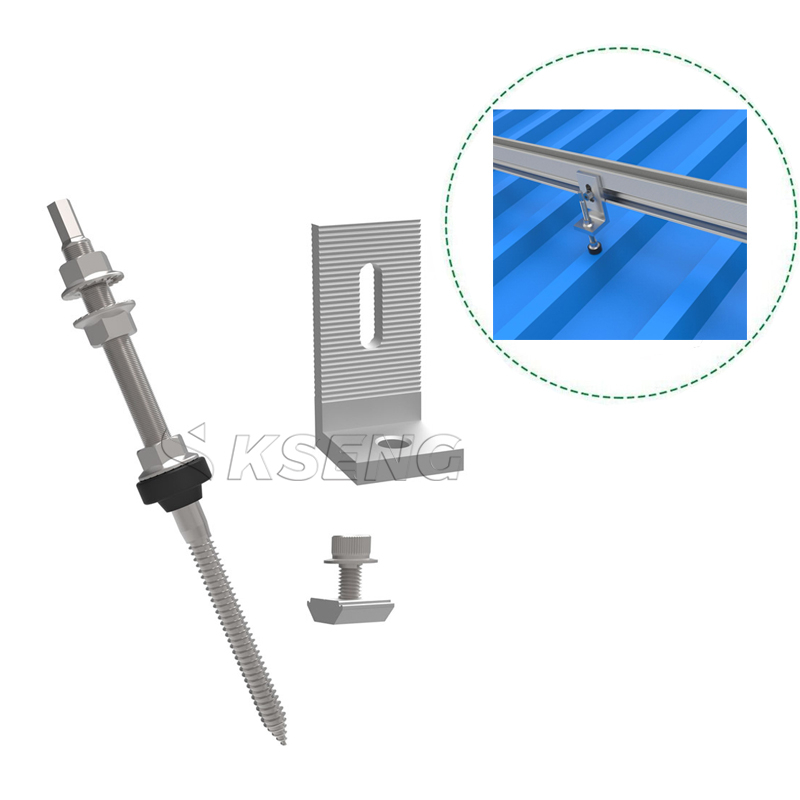

Groothandel zonne-dakhangerbout met zonne-L-voeten voor montage op metalen schuin dak

Specificatie

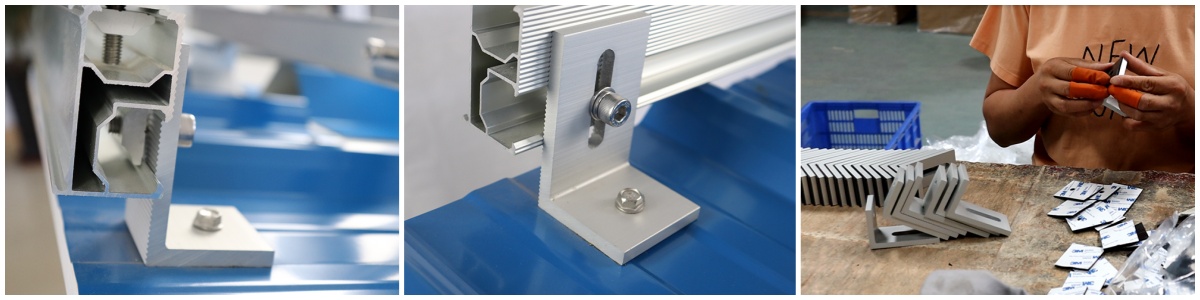

Maak kennis met onze L Feet, de perfecte oplossing voor het veilig monteren van zonnepaneelrails op zowel metalen als asfaltdaken.Ontworpen met uiterste precisie en vervaardigd met hoogwaardig AL6005-T5-materiaal, zijn deze L-voeten gebouwd om lang mee te gaan. En het epdm-rubberen kussen kan waterlekkage veroorzaakt door boren voorkomen

Om de stabiliteit verder te verbeteren, zijn onze L-voeten voorzien van een unieke gekartelde oppervlaktebehandeling aan de zijkanten.Dit gekartelde ontwerp zorgt voor een stevige en veilige grip op de rails, waardoor ongewenst glijden of bewegen wordt voorkomen.Met onze L Feet kunt u erop vertrouwen dat uw zonnepanelensysteem op zijn plaats blijft, zelfs in uitdagende weersomstandigheden.

Installatiestappen

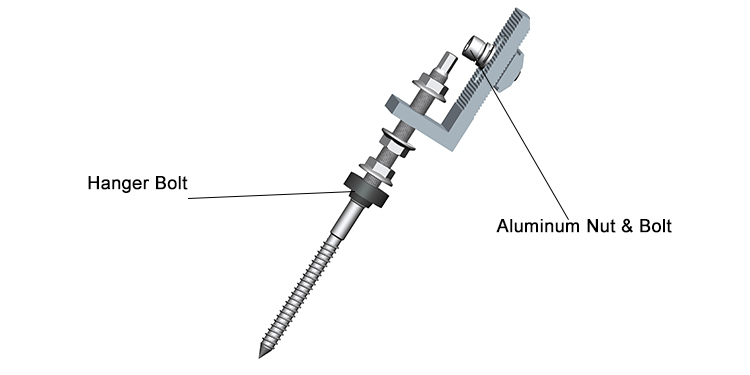

Boor volgens plan een gat op de juiste plaats, plaats het EPDM-rubber en de L-beugel en schroef vervolgens de bout in de houten balk eronder.

Gedeelte van de L-beugel na installatie.Wees voorzichtig tijdens de installatie en vernietig het onderstaande staal niet.

Monteer de klem en de L-vormige beugel op de dakrail.  bevestig en draai de bouten vast.Beide rails moeten zich op hetzelfde niveau bevinden.

De module wordt met eindklemmen aan de dakrail bevestigd.Zoals rechts weergegeven.Eerst wordt het paneel plat op de rail geplaatst, vervolgens wordt de railclip in de railsleuf geklikt en tenslotte wordt de eindklemset geïnstalleerd.

Staand zonnepaneel, lengte van het zonnepaneel (controleer de installatie-instructies voor het zonnepaneel).Liggend zonnepaneel, breedte van het zonnepaneel.

De horizontale afstand tussen de L-beugels kan maximaal 2 meter bedragen.De opwaartse afstand van de L-beugel is ongeveer 1/2 of 3/4 van de lengte van het zonnepaneel.Afstand tussen zonnepaneel: 18 mm.
