Keuzegids voor commerciële PV-montage op daken: metalen, betonnen en gekleurde stalen daken

Invoering

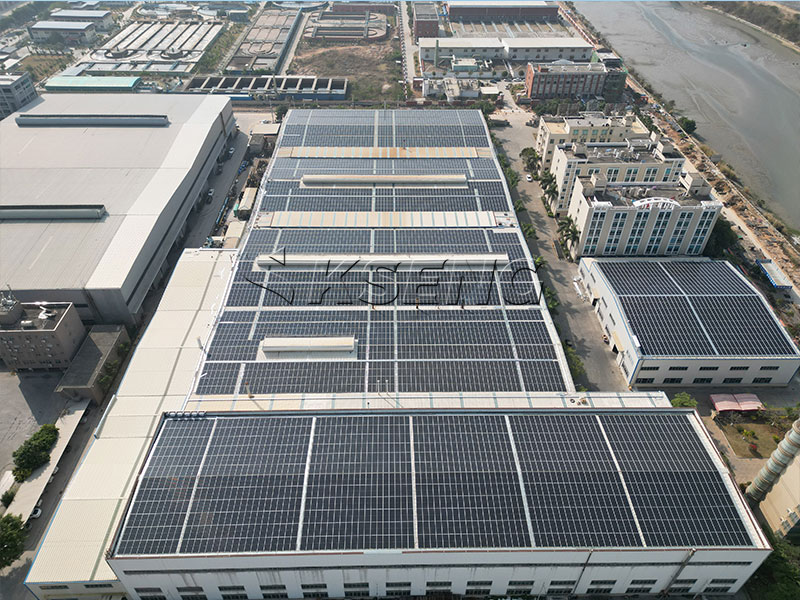

Commerciële zonne-energie op daken is een van de meest kosteneffectieve duurzame energieoplossingen voor industriële en commerciële gebouwen. Het PV-montagesysteem fungeert als het kritische ‘skelet’ dat zonnepanelen ondersteunt, bestand is tegen wind- en sneeuwbelastingen en een stabiele werking op lange termijn garandeert. Verschillende daktypen (metaal, beton, gekleurd staal) hebben verschillende structurele kenmerken, draagvermogens en waterdichte vereisten, waardoor een gerichte montagekeuze essentieel is. Deze gids analyseert de belangrijkste selectiepunten voor elk daktype, zodat u de optimale oplossing kunt kiezen.

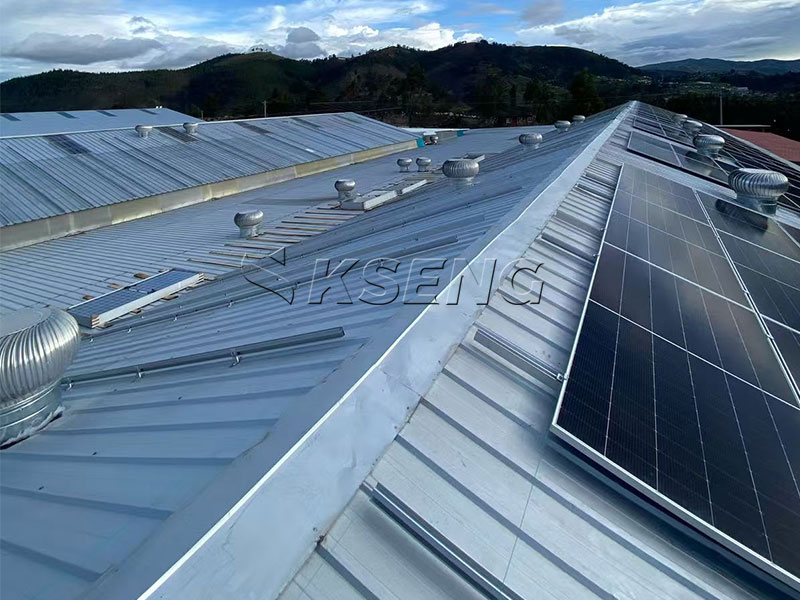

1. PV-montage op metalen dak (staande naad / gegolfd)

1.1 Aanbevolen montagetype: klembeugel

• Bevestigingsmethode: Speciale aluminium/stalen klemmen grijpen rechtstreeks op de staande naad of gegolfde ribben, boren of lassen is niet nodig.

• Materiaal: 6005-T6 aluminiumlegering (lichtgewicht, hoge sterkte, corrosiebestendig) of thermisch verzinkt staal.

• Belangrijkste voordelen:

• Waterdichtheidsgarantie: Geen schade aan de waterdichte laag van het dak, waardoor lekkagerisico's worden geëlimineerd.

• Eenvoudige installatie: modulair ontwerp, snelle montage, verlaging van de arbeidskosten met meer dan 30%.

• Hoge compatibiliteit: past op reguliere metalen dakprofielen (staande naad, hoekvergrendeling, gegolfd).

1.2 Selectiecriteria

• Klemsterkte: Moet bestand zijn tegen windbelastingen ≥55 m/s (120 mph) en sneeuwbelastingen ≥0,8 kN/㎡.

• Dakbelasting: Metalen daken dragen doorgaans 0,8–1,5 kN/㎡; kies lichtgewicht beugels (≤10 kg/㎡).

• Corrosiebestendigheid: Geanodiseerd aluminium (15+ jaar levensduur) of zink-magnesium-aluminium gecoat staal voor kustgebieden/gebieden met hoge luchtvochtigheid.

2. PV-montage op betonnen plat dak

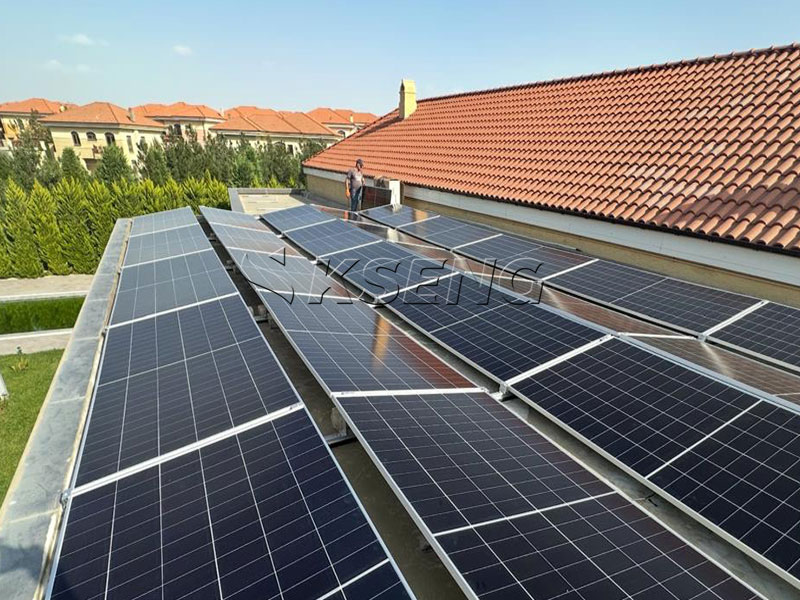

2.1 Geballast systeem (geen penetratie, voorkeur)

• Bevestigingsmethode: Betonblokken of stalen gewichten drukken op de beugelbasis en vertrouwen op de zwaartekracht om weerstand te bieden aan de wind.

• Structuur: thermisch verzinkt staal (Q235) met verstelbare kantelhoeken (10°–15°) voor optimale zonlichtabsorptie.

• Voordelen:

• Dakintegriteit: Geen boren, bescherming van de waterdichte laag; Ideaal voor daken met strenge eisen op het gebied van lekkagepreventie.

• Flexibele lay-out: Pas eenvoudig de array-afstand en paneeloriëntatie aan.

2.2 Verankerd systeem (gebieden met veel wind/sneeuw)

• Bevestigingsmethode: Chemische ankers of expansiebouten bevestigen de beugel aan de betonplaat.

• Toepasbaarheid: Regio's met extreem weer (tyfoons, zware sneeuwval) die verbeterde stabiliteit vereisen.

• Belangrijke opmerking: Doordringingspunten moeten worden afgedicht met een waterdichte behuizing en afdichtmiddel om lekkage te voorkomen.

2.3 Selectiecriteria

• Berekening van de belasting: Ontwerp volgens lokale wind-/sneeuwbelastingnormen over een periode van 50 jaar; ballastgewicht berekend door windkracht.

• Kantelhoek: 10°–20° (breedtegraadafhankelijk) om de jaarlijkse stroomopwekking te maximaliseren.

• Reserve voor drainage: Verhoog de beugels ≥10 cm om waterplassen te voorkomen en de dakafvoer te vergemakkelijken.

3. Kleur stalen dak PV-montage

3.1 Aanbevolen oplossing: lichtgewicht aluminium klembeugel

• Bevestigingsmethode: Speciale klemmen vergrendelen op gekleurde stalen ribben (geen boren), met rubberen pakkingen om de coating te beschermen en de wrijving te vergroten.

• Materiaal: 6005‑T6 aluminiumlegering (dichtheid 2,7 g/cm³, 1/3 gewicht staal) om de belastingsdruk op het dak te verminderen.

• Voordelen:

• Lichtgewicht en veilig: Totaal systeemgewicht ≤8 kg/㎡, geschikt voor gekleurde stalen daken met een laag draagvermogen (0,8–1,2 kN/㎡).

• Profielcompatibiliteit: Past op gangbare kleurstaalspecificaties (ribafstand 760/820/900 mm).

• Corrosiebestendigheid: Het geanodiseerde oppervlak is bestand tegen zure regen en UV-veroudering, wat overeenkomt met de levensduur van het dak van 15 tot 20 jaar.

3.2 Vermijd veelvoorkomende fouten

• Verbied zware stalen beugels: Overgewicht kan het dak vervormen of instorten.

• Geen willekeurig boren: penetratie beschadigt de waterdichte laag, wat leidt tot lekkage en roestuitbreiding.

• Controleer de ribafstand: Zorg ervoor dat de klemafstand ≤1,5 ​​m is om lokale spanningsconcentratie te voorkomen.

4. Algemene selectieprincipes en materiaalvergelijking

4.1 Kernselectiefactoren

1. Dakconstructie: Geef prioriteit aan het klemtype voor daken van metaal/gekleurd staal; geballast/verankerd voor betonnen daken.

2. Lokaal klimaat: Gebieden met sterke wind (≥55 m/s) kiezen voor versterkte constructies; in gebieden met zware sneeuwval worden beugels met grote overspanningen gebruikt om de ophoping van sneeuw te verminderen.

3. Corrosieomgeving: Kustgebieden/gebieden met een hoge luchtvochtigheid kiezen voor coatings van aluminium of zink-magnesium-aluminium; In het binnenland kan thermisch verzinkt staal worden gebruikt.

4. Kosteneffectiviteit: Aluminium beugels hebben hogere initiële kosten, maar minder onderhoud; stalen beugels zijn in eerste instantie goedkoper, maar vereisen corrosiewerend onderhoud.

4.2 Vergelijking van materiaalprestaties

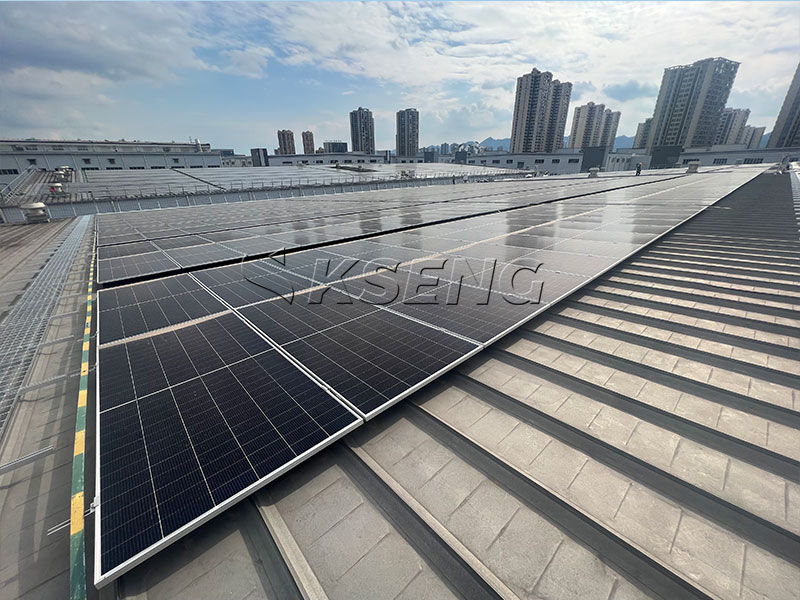

5. Waarom kiezen voor Kseng Energy PV-montageoplossingen?

• Volledige compatibiliteit: op maat gemaakte klemmen en beugels voor metalen, betonnen en gekleurde stalen daken, passend bij verschillende profielen en belastingsvereisten.

• Hoge kwaliteitsborging: alle producten voldoen aan de TÜV-, UL- en ISO-certificeringen, met strikte kwaliteitscontrole van grondstoffen tot eindproducten.

• Technische ondersteuning: Professioneel team biedt gratis belastingberekening, 3D-ontwerp en installatiebegeleiding ter plaatse om de veiligheid en efficiëntie van het project te garanderen.

• Wereldwijde levering: snelle productie en logistiek, ter ondersteuning van meer dan 5 MW grootschalige commerciële projecten wereldwijd.

Conclusie

Het selecteren van de juiste PV-montage op commerciële daken vereist een uitgebreide beoordeling van het daktype, het draagvermogen, het plaatselijke klimaat en het budget. Metalen daken geven prioriteit aan niet-penetrerende oplossingen van het klemtype; betonnen daken kiezen voor geballaste of verankerde systemen op basis van windomstandigheden; kleur stalen daken focus op lichtgewicht aluminium klemmen. Als vertrouwde partner voor wereldwijde EPC's en investeerders op het gebied van zonne-energie levert Kseng Energy veilige, duurzame en kosteneffectieve montageoplossingen om uw ROI op zonne-energie te maximaliseren.
