Platte daken bieden waardevolle ruimte voor commerciële, industriële en residentiële zonne-installaties. Het ontwerpen van een betrouwbare echter PV-montageconstructie met plat dak vereist meer dan alleen het plaatsen van zonnepanelen op een dak. De montage-indeling, dakconditie, blootstelling aan de wind, sneeuwbelasting, ballastgewicht, module-oriëntatie en structurele verbindingen moeten allemaal in overweging worden genomen vóór de installatie.

Een goed ontworpen zonne-montagesysteem voor platte daken kan de veiligheid van de installatie verbeteren, het dak beschermen, de beschikbare ruimte optimaliseren en structurele stabiliteit op lange termijn bieden. Kseng biedt een reeks montageoplossingen voor platte daken, waaronder geballaste en verstelbare montageconstructies die zijn ontworpen voor verschillende projectvereisten.

Deze gids legt de belangrijkste principes uit van de lay-out van de PV-montagestructuur en het ontwerp van de belasting op platte daken , waardoor zonne-energieontwikkelaars, EPC-aannemers, installateurs en gebouweigenaren de belangrijkste factoren begrijpen bij het plannen van een PV-project op daken.

Wat is een PV-montagestructuur met plat dak?

Een PV-montagestructuur met een plat dak is het draagframe dat wordt gebruikt om fotovoltaïsche modules te bevestigen op een dak met weinig of geen natuurlijke helling. In tegenstelling tot zonne-energie-installaties met schuin dak vereisen systemen voor platte daken meestal dat de montagestructuur een geschikte kantelhoek van de module creëert en tegelijkertijd structurele belastingen veilig naar het dak overbrengt.

Een typisch montagesysteem voor platte daken kan het volgende omvatten:

• Steunpoten voor en achter

• Aluminium of stalen montagerails

• Module middenklemmen en eindklemmen

• Ballastbakken of ballastplaten

• Connectoren en bevestigingsmiddelen

• Versteviging van balken waar nodig

• Beschermende kussens tussen de montagestructuur en het dakoppervlak

Voor niet-penetrerende installaties kan ballast de vereiste weerstand bieden tegen windopwaartse kracht zonder door het dakmembraan te boren. De ballastoplossingen voor platte daken van Kseng maken gebruik van aluminium en roestvrijstalen componenten en kunnen worden geconfigureerd voor verschillende module-oriëntaties en projectomstandigheden.

1. Begin met een structurele beoordeling van een plat dak

Voordat de PV-indeling wordt ontwikkeld, moet het bestaande dak worden geëvalueerd.

Bij de beoordeling moet rekening worden gehouden met:

• Dakconstructie en structureel systeem

• Bestaande dode ladingen

• Toegestane extra dakbelasting

• Staat van dakmembraan en waterdichting

• Bestaande apparatuur en obstakels

• Afwateringsroutes

• Borstweringen en dakranden

• Lokale windomstandigheden

• Lokale sneeuwbelasting

• Vereisten voor toegang voor onderhoud

Deze stap is vooral belangrijk voor systemen met ballast, omdat de ballast die nodig is om windopwaartse kracht te weerstaan, extra dode belasting aan het dak toevoegt.

Een constructeur moet verifiëren dat het dak het voorgestelde PV-systeem veilig kan ondersteunen onder de toepasselijke lokale bouwvoorschriften en projectspecifieke belastingsomstandigheden.

2. Lay-outontwerp voor zonnepanelen met plat dak

Een efficiënte lay-out van een zonne-montagestructuur met een plat dak moet de energieopwekking, structurele prestaties, onderhoudstoegang en het beschikbare dakoppervlak in evenwicht brengen.

Veel voorkomende lay-outbeslissingen zijn onder meer:

Module-oriëntatie

Zonnepanelen kunnen over het algemeen in portret- of landschapsoriëntatie worden geïnstalleerd, afhankelijk van het montagesysteem en de projectvereisten.

De geselecteerde richting heeft invloed op:

• Positionering van het spoor

• Ondersteuningsafstand

• Blootstelling aan de wind

• Paneeldichtheid

• Vereisten voor looppaden

• Beschikbare dakoppervlakte

De montageoplossingen voor platte daken van Kseng kunnen zowel ingelijste als frameloze modules ondersteunen, waarbij verschillende configuraties beschikbaar zijn voor projectspecifieke toepassingen.

Kantelhoek

Platte daken vereisen normaal gesproken een montagehoek om de blootstelling aan de zon te verbeteren en de gewenste array-configuratie te vergemakkelijken.

De optimale hoek is afhankelijk van:

• Projectbreedte

• Jaarlijkse energieproductiedoelstellingen

• Dakoppervlak

• Windomstandigheden

• Rij-tot-rij schaduw

• Lokale regelgeving

• Afmetingen van modules

Een hogere kantelhoek kan op sommige locaties de zonne-inval verbeteren, maar het kan ook de blootstelling aan wind en de eisen aan de rijafstand vergroten. Daarom moet de kantelhoek samen met het structurele en aerodynamische ontwerp worden overwogen.

Rijafstand

De rijafstand moet overmatige schaduwvorming tussen de rijen voorkomen en tegelijkertijd een efficiënt gebruik van de dakruimte behouden.

Ontwerpers moeten het volgende evalueren:

• Zonnehoogte

• Afmetingen van modules

• Kantelhoek

• Breedtegraad van de locatie

• Seizoensgebonden schaduw

• Vereiste onderhoudspaden

Voor commerciële daksystemen is het maximaliseren van het aantal modules niet altijd de beste aanpak. Een evenwichtige indeling kan zorgen voor een betere toegankelijkheid op lange termijn en onderhoudsproblemen verminderen.

3. Ontwerp van windbelasting voor PV-constructies met platte daken

Wind is een van de belangrijkste overwegingen bij het ontwerp van zonne-energie op platte daken.

Een PV-array op het dak kan zowel neerwaartse winddruk als opwaartse windbelasting ervaren. Rand- en hoekzones van een dak kunnen bijzonder worden blootgesteld aan verhoogde windinvloeden.

Bij een juiste berekening van de windbelasting voor montage op zonne-energie moet rekening worden gehouden met het volgende:

• Basis windsnelheid

• Hoogte gebouw

• Dakgeometrie

• Blootstelling aan het dak

• Dakrand- en hoekzones

• Kantelhoek van de module

• Afmetingen van modules

• Array-configuratie

• Montagesysteemgeometrie

• Ballastgewicht

• Verbindingssterkte

Windbelastingen moeten worden berekend volgens de toepasselijke lokale structurele norm, in plaats van te vertrouwen op een algemene ballastwaarde.

Kseng vermeldt bijvoorbeeld AS/NZS 1170 voor bepaalde montagesystemen voor platte daken en biedt productconfiguraties die geschikt zijn voor windbelastingen tot 60 m/s, afhankelijk van het specifieke systeem. Deze cijfers mogen niet worden behandeld als universele projectontwerpwaarden; het definitieve ontwerp moet worden geverifieerd aan de hand van de werkelijke omstandigheden ter plaatse en de toepasselijke normen.

4. Ontwerp voor sneeuwbelasting voor montage op zonne-energie op plat dak

Sneeuwbelasting is een andere kritische factor voor PV-systemen op daken in koude klimaten.

Bij het ontwerp moet rekening worden gehouden met:

• Sneeuwbelasting op de grond

• Sneeuwbelasting op het dak

• Modulekanteling

• Ophoping van sneeuw

• Drijvend in de buurt van borstweringen

• Lokale dakgeometrie

• Structurele capaciteit van het dak

• Extra ballast en montagegewicht

Een PV-constructie moet in staat zijn sneeuwbelastingen van de modules over te brengen via de rails en steunen en uiteindelijk naar de gebouwconstructie.

Kseng's gepubliceerde montageproducten voor platte daken specificeren sneeuwbelastingscapaciteiten zoals 1,4 kN/m² voor specifieke configuraties. De werkelijke ontwerpwaarden moeten altijd worden bepaald op basis van de projectlocatie, de toepasselijke bouwvoorschriften, de dakconstructie en de geselecteerde montageconfiguratie.

5. Geballast versus doordringende montage op plat dak

Een van de belangrijkste ontwerpbeslissingen is het gebruik van een geballast of mechanisch bevestigd montagesysteem.

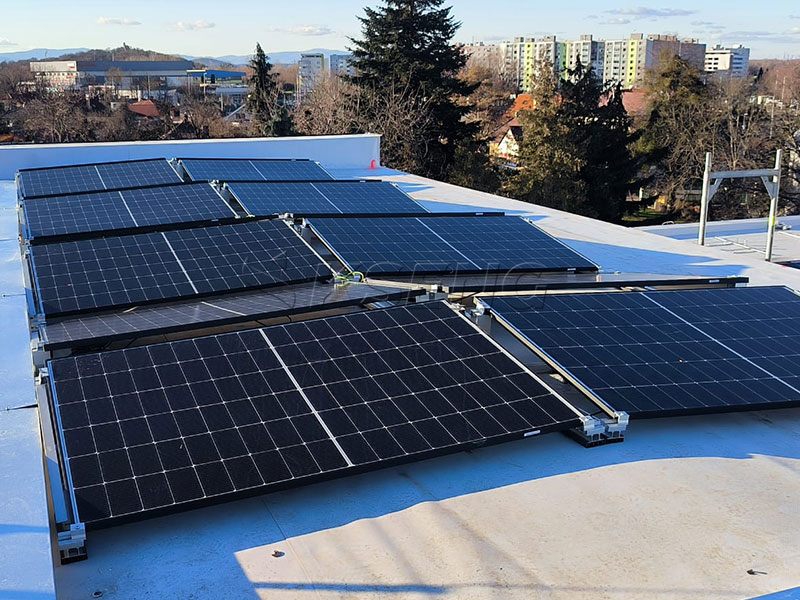

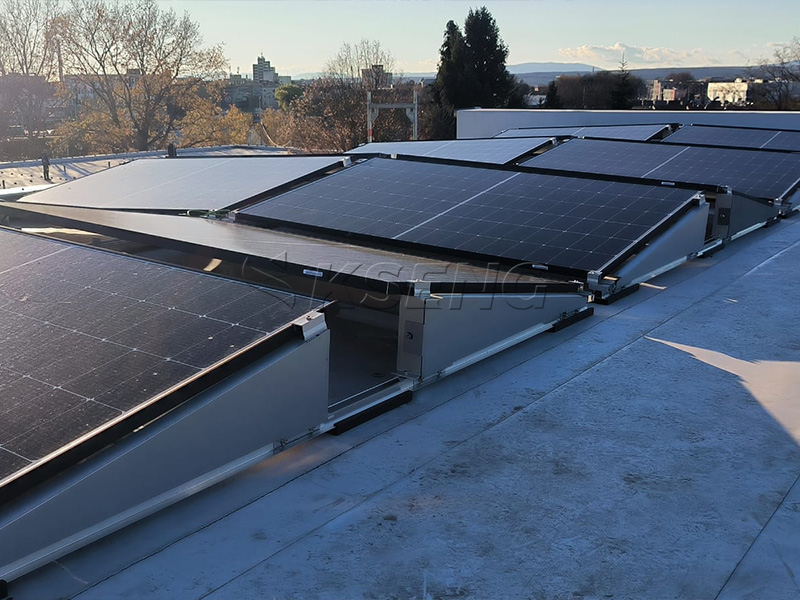

Geballast zonne-montagesysteem

Een geballast zonne-montagesysteem maakt gebruik van ballast, zoals betonblokken of ballastplaten, om windbewegingen te weerstaan ​​zonder het dakmembraan te penetreren.

De belangrijkste voordelen zijn onder meer:

• Geen dakpenetratie bij geschikte toepassingen

• Verminderd risico op membraanpenetratie

• Snellere installatie

• Modulaire systeemconfiguratie

• Eenvoudige aanpassing van de array-indeling

• Compatibiliteit met vele toepassingen op platte daken

Ballast verhoogt echter de eigen belasting die op het dak wordt uitgeoefend, dus structurele verificatie is essentieel.

Doordringend montagesysteem

Mechanisch bevestigde systemen gebruiken ankers of andere bevestigingsmiddelen om de PV-structuur met de gebouwstructuur te verbinden.

Ze kunnen geschikt zijn waar:

• De windbelasting is hoog

• Dakconstructie maakt bevestiging mogelijk

• Het ballastgewicht zou buitensporig zijn

• Lokale regelgeving vereist mechanische bevestiging

Doordringende systemen vereisen zorgvuldige waterdichting en flitsdetails om de integriteit van het dak te behouden.

6. Belastingoverdracht in een PV-montageconstructie

Een goed ontworpen PV-montagestructuur creëert een continu belastingspad.

Het typische laadpad is:

Zonnepaneel → Moduleklem → Rail → Balk/steun → Ballast- of dakbevestiging → Bouwconstructie

Elk onderdeel moet zo worden ontworpen dat het de verwachte krachten kan overbrengen zonder overmatige vervorming of falen.

Belangrijke structurele componenten zijn onder meer:

Montagerails voor zonne-energie

Rails ondersteunen de modules rechtstreeks en brengen belastingen over naar de draagconstructie. Rails van aluminiumlegering worden vaak gebruikt vanwege hun combinatie van laag gewicht, corrosieweerstand en structurele prestaties.

Voor- en achterpoten

De steunpoten bepalen de kantelhoek van de module en brengen verticale en horizontale krachten over op het dak of het ballastsysteem.

Ballastplaten

Ballastplaten verdelen de ballast en helpen stabiliserende krachten over te brengen naar de montageconstructie.

Klemmen en connectoren

Middenklemmen, eindklemmen, bouten, connectoren en andere bevestigingsmiddelen vormen kritische structurele verbindingen. Zelfs kleine verbindingscomponenten moeten worden geselecteerd op basis van de vereiste belastingen en materiaalcompatibiliteit.

Kseng maakt voor zijn montageoplossingen gebruik van aluminiumlegeringen en roestvrijstalen componenten, met corrosiebestendige oppervlaktebehandelingen bedoeld voor langdurige buitentoepassingen.

7. Materiaalkeuze voor PV-constructies met platte daken

Materiaalkeuze heeft rechtstreeks invloed op de duurzaamheid en structurele prestaties van een montagesysteem voor zonne-energie.

Veel voorkomende materialen zijn onder meer:

Aluminiumlegering

• Lichtgewicht

• Corrosiebestendig

• Gemakkelijk te verwerken

• Geschikt voor vele daktoepassingen

• Hoge sterkte-gewichtsverhouding

Roestvrij staal

• Hoge corrosieweerstand

• Geschikt voor bevestigingsmiddelen en connectoren

• Handig in veeleisende buitenomgevingen

Gegalvaniseerd of gecoat staal

• Hoge structurele sterkte

• Geschikt voor zware toepassingen

• Vaak gebruikt waar een hoger draagvermogen vereist is

Er moet ook rekening worden gehouden met materiaalcompatibiliteit om het risico op galvanische corrosie tussen ongelijksoortige metalen te verminderen.

8. Overwegingen over dakranden en hoeken

De dakomtrek vereist speciale aandacht tijdens de indeling en het ontwerp van de lading.

PV-modules die dicht bij de dakranden zijn geplaatst, kunnen grotere windeffecten ondervinden dan modules die zich in de centrale dakzone bevinden.

Ontwerpers moeten daarom mogelijk rekening houden met het volgende:

• Verhoogde ballast

• Extra bevestigingspunten

• Kleinere moduleafstand

• Versterkte montagecomponenten

• Passende tegenslagen vanaf dakranden

• Geometrie van de borstwering

De exacte eisen zijn afhankelijk van lokale windnormen en gebouwkenmerken.

9. Drainage en waterdichting

Montageconstructies op zonne-energie mogen het afvoersysteem van het dak nooit belemmeren.

Tijdens het lay-outontwerp moeten installateurs het volgende identificeren:

• Dakafvoeren

• Afvoerkanalen

• Scuppers

• Uitzettingsvoegen

• Dakdoorvoeringen

• HVAC-apparatuur

• Toegangswegen voor onderhoud

Voor niet-penetrerende systemen kunnen, indien vereist door de dakfabrikant of het systeemontwerp, ook beschermende kussens worden gebruikt tussen montagecomponenten en het dakmembraan.

Het beschermen van de waterdichtingslaag is vooral belangrijk omdat wordt verwacht dat een zonnesysteem op een dak tientallen jaren zal blijven functioneren.

10. Toegang tot installatie en onderhoud

Een goede PV-indeling moet voldoende toegang bieden voor installatie, inspectie, reiniging en onderhoud.

Ontwerpers moeten vermijden dat er ontoegankelijke gebieden worden gecreëerd rond:

• Dakafvoeren

• HVAC-apparatuur

• Elektrische uitrusting

• Toegangsroutes voor brand

• Uitzettingsvoegen

• Toegangspunten op het dak

Onderhoudstrajecten moeten worden overwogen tijdens het initiële ontwerp en niet worden toegevoegd nadat de panelen zijn geïnstalleerd.

11. Waarom professioneel PV-belastingontwerp belangrijk is

Een zonne-energiesysteem met plat dak mag niet alleen op basis van de moduleafmetingen worden ontworpen.

Een professioneel ontwerp moet het volgende combineren:

1. Structurele beoordeling van het dak

2. Module-indeling

3. Keuze montagesysteem

4. Berekening van de windbelasting

5. Berekening van de sneeuwbelasting

6. Ballastberekening

7. Verificatie van verbinding

8. Eisen aan de waterdichtheid van het dak

9. Afwaterings- en toegangsplanning

10. Toepasselijke lokale normen

Deze geïntegreerde aanpak helpt veelvoorkomende problemen zoals overmatige ballast, onvoldoende windweerstand, overbelaste dakoppervlakken, slechte drainage, moeilijke toegang voor onderhoud en structurele vervorming te voorkomen.

Kseng stelt dat zijn R&D-team ondersteuning biedt voor structureel ontwerp en belastingberekeningen en dat zijn montageproducten zijn ontwikkeld voor zonne-energietoepassingen op residentieel, commercieel en utiliteitsniveau.

Ontwerpchecklist voor PV-montagestructuur op plat dak

Voordat een project wordt afgerond, moeten de volgende punten worden beoordeeld:

• Structurele capaciteit van het dak

• Afmetingen en gewicht van de modules

• Module-oriëntatie

• Kantelhoek

• Rij-afstand

• Windsnelheid

• Wind omhoog

• Sneeuwbelasting

• Ballastvereisten

• Dakrandzones

• Afwatering

• Waterdichting

• Materiaalcompatibiliteit

• Sterkte van het bevestigingsmiddel

• Toegang voor onderhoud

• Lokale bouwvoorschriften

• Projectspecifieke engineeringvereisten

Conclusie

Een betrouwbare PV-montagestructuur met plat dak is de basis van een veilige en duurzame zonne-energie-installatie op daken. Voor een succesvol ontwerp is meer nodig dan het selecteren van een montagebeugel; het vereist een geïntegreerde beoordeling van de dakcapaciteit, de module-indeling, windbelasting, sneeuwbelasting, ballast, aansluitingen, afwatering en installatievereisten.

Geballaste montagesystemen kunnen een efficiënte, niet-penetrerende oplossing bieden voor veel toepassingen op platte daken, terwijl mechanisch bevestigde systemen geschikt kunnen zijn voor projecten met hogere windbelastingen of specifieke structurele vereisten.

Door een geoptimaliseerd montagesysteem voor zonne-energie op platte daken te combineren met projectspecifieke structurele berekeningen en professionele installatie, kunnen zonne-energieontwikkelaars de beschikbare dakruimte beter benutten en tegelijkertijd de systeemstabiliteit en dakbescherming op lange termijn behouden.

Voor projectspecifieke vereisten omvatten de montageoplossingen voor platte daken van Kseng Energy verstelbare, geballaste en andere PV-montageconfiguraties voor platte daken voor verschillende zonne-energietoepassingen.
