Een grondmontagesysteem voor zonne-energie is het structurele raamwerk dat wordt gebruikt om fotovoltaïsche (PV) modules op open terrein te installeren. Een goed ontworpen systeem verbindt zonnepanelen met funderingen en brengt structurele belastingen veilig over naar de grond, terwijl de vereiste module-oriëntatie, kantelhoek en array-geometrie behouden blijven.
Op de grond gemonteerde zonnesystemen worden veel gebruikt in fotovoltaïsche projecten op commerciële, industriële en utiliteitsschaal, omdat ze een grotere flexibiliteit bieden in de locatie-indeling, array-oriëntatie en systeemcapaciteit vergeleken met veel daktoepassingen.
Het ontwerp en de installatie van een grondmontagesysteem voor zonne-energie omvat over het algemeen zes belangrijke fasen: beoordeling van de locatie, structureel ontwerp, selectie van de fundering, installatie van de montagestructuur, installatie van PV-modules en eindinspectie..
Een grondmontagesysteem voor zonne-energie is een PV-montagestructuur die rechtstreeks op de grond wordt geïnstalleerd in plaats van op het dak van een gebouw.
Een typisch op de grond gemonteerd zonnestelsel bestaat uit:
Zonne-PV-modules
Montagerails
Balken of dwarsbalken
Voor- en achterpalen
Middenklemmen en eindklemmen
Structurele connectoren en bevestigingsmiddelen
Grondschroeven, palen of betonnen funderingen
Elektrische en aardingsinterfaces
De montagestructuur ondersteunt de zonnepanelen en brengt belastingen veroorzaakt door het gewicht van de modules, wind, sneeuw en andere omgevingsfactoren over op de fundering en de bodem.
Voor grote fotovoltaïsche projecten wordt het montagesysteem normaal gesproken ontworpen in overeenstemming met de plaatselijke omstandigheden, modulespecificaties, arrayconfiguratie en toepasselijke lokale structurele normen.
Een betrouwbaar grondmontagesysteem voor zonne-energie begint met locatiespecifieke engineering in plaats van het selecteren van een standaardstructuur zonder de installatieomgeving te evalueren.
Voordat de montagestructuur wordt ontworpen, moet de projectlocatie worden geëvalueerd op:
Terrein en helling
Bodemkenmerken
Grondwateromstandigheden
Windsnelheid
Sneeuwbelasting
Seismische omstandigheden
Overstromingsrisico
Corrosie omgeving
Vegetatie en drainage
Toegang voor bouwmachines
Terreinomstandigheden hebben een directe invloed op de keuze van de fundering, de paallengte, de lay-out van de array en de installatiemethoden.
Voor relatief vlakke locaties kunnen vaak standaard grondmontageconstructies met vaste kanteling worden gebruikt. Hellende of oneffen terreinen kunnen aangepaste paalhoogtes, verstelbare constructies of andere funderingsconfiguraties vereisen.
De module-indeling bepaalt de geometrie van het gehele grondmontagesysteem voor zonne-energie.
Belangrijke parameters zijn onder meer:
Afmetingen van modules
Module-oriëntatie
Portret- of landschapsinstallatie
Aantal modules per rij
Rij-afstand
Kantelhoek
Schaduw tussen rijen
Toegang voor onderhoud
Kabelgeleiding
De lay-out moet een evenwicht bieden tussen landgebruik, zonne-energieproductie, constructie-efficiëntie en onderhoudsvereisten.
Voldoende rijafstand is vooral belangrijk omdat onvoldoende afstand de schaduw tussen de rijen kan vergroten en het onderhoud moeilijker kan maken.
De kantelhoek bepaalt de hoek tussen het oppervlak van de PV-module en het horizontale vlak.
Een grondmontagesysteem met vaste kanteling gebruikt normaal gesproken een vooraf bepaalde hoek op basis van factoren zoals:
Projectbreedte
Zonnebron
Doelstellingen voor energieproductie
Beschikbaarheid van grond
Windomstandigheden
Ophoping van sneeuw
Moduletechnologie
Sommige grondmontagesystemen ondersteunen ook verstelbare kantelhoeken. Verstelbare systemen kunnen meer flexibiliteit bieden wanneer projectomstandigheden veranderingen in de modulehelling vereisen.
Bij het constructief ontwerp moet rekening worden gehouden met alle relevante belastingen die op de zonne-montageconstructie inwerken.
Typische ontwerpbelastingen zijn onder meer:
Dode lading
Het eigen gewicht omvat het gewicht van:
PV-modules
Rails
Balken
Berichten
Klemmen
Bevestigingsmiddelen
Andere structurele componenten
Windbelasting
Wind kan zowel neerwaartse druk als opwaartse krachten veroorzaken op zonnepanelen en montageconstructies.
Bij het structurele ontwerp moet rekening worden gehouden met de lokale windsnelheid, de helling van de module, de geometrie van de array, de terreincategorie en andere toepasselijke technische parameters.
Sneeuwbelasting
In gebieden met aanzienlijke sneeuwval moet de montagestructuur zo worden ontworpen dat deze de toepasselijke sneeuwbelasting kan weerstaan, waarbij rekening moet worden gehouden met sneeuwophoping op hellende PV-modules.
Seismische belasting
Voor projecten in seismische gebieden kunnen aanvullende structurele berekeningen en funderingsoverwegingen nodig zijn.
Het definitieve ontwerp moet voldoen aan de toepasselijke lokale bouwvoorschriften, structurele PV-normen en projecttechnische vereisten.
De fundering is een van de belangrijkste onderdelen van een op de grond gemonteerd PV-systeem, omdat het structurele belastingen naar de bodem overbrengt.
De juiste fundering is afhankelijk van de bodemgesteldheid, structurele belastingen, bouwuitrusting, projectschaal en lokale regelgeving.
Een zonne-grondschroef is een spiraalvormige stalen fundering die mechanisch in de grond wordt geïnstalleerd.
Grondschroeven kunnen geschikt zijn wanneer de bodemgesteldheid de installatie van schroeven toestaat en wanneer het project een relatief snel funderingsinstallatieproces vereist.
Potentiële voordelen zijn onder meer:
Verminderd betongebruik
Snelle installatie
Minder natte bouwwerkzaamheden
Geschikt voor geselecteerde bodemomstandigheden
Mogelijk eenvoudiger verwijdering of verplaatsing
Kseng biedt verschillende soorten aardschroeven op zonne-energie, waaronder gewone, verstelbare en grote bladconfiguraties.
De selectie van grondschroeven moet echter gebaseerd zijn op daadwerkelijk bodemonderzoek en projectspecifieke belastingberekeningen, in plaats van het gebruik van één schroefconfiguratie voor elke locatie.
Bij paalfunderingen worden stalen palen gebruikt die in de grond worden geslagen om de structurele ondersteuning voor het PV-montagesysteem te creëren.
Heipalen worden doorgaans overwogen voor grote zonne-energieprojecten op de grond en op utiliteitsschaal, waar geschikte bodemgesteldheid en bouwapparatuur beschikbaar zijn.
De paallengte en het profiel moeten worden bepaald op basis van:
Bodemeigenschappen
Vereiste inbeddingsdiepte
Structurele belastingen
Windomstandigheden
Corrosie-eisen
Installatiemethode
De oplossingen voor paalgrondmontage van Kseng zijn ontworpen voor verschillende terreinomstandigheden en kunnen afhankelijk van de projectconfiguratie gebruik maken van grondschroef- of betonnen paalfunderingen.
Betonnen funderingen kunnen een stabiele funderingsoplossing bieden voor op de grond gemonteerde zonneconstructies , vooral waar de bodemgesteldheid of projectvereisten een aangedreven fundering ongeschikt maken.
Een betonnen funderingssysteem kan worden overwogen voor:
Moeilijke bodemomstandigheden
Hoge structurele belastingen
Bepaalde rotsachtige locaties
Projecten waarvoor een betonnen fundering vereist is
Kseng's betonnen funderingsconstructie voor grondmontage maakt gebruik van AL6005-T5 aluminium componenten en is gepositioneerd voor utilitaire, commerciële en industriële zonne-energietoepassingen.

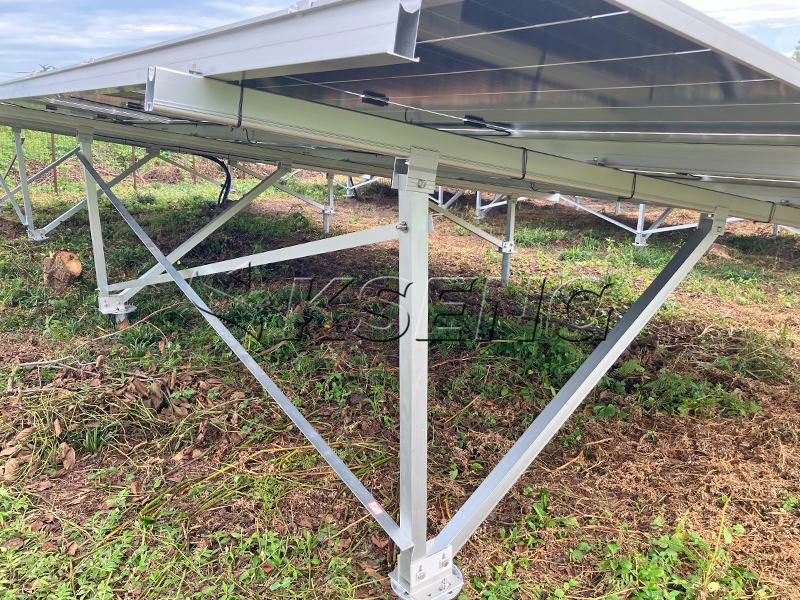

Een typische montagestructuur voor zonne-energie op de grond bestaat uit verschillende onderling verbonden componenten.
Palen brengen belastingen over van de bovenconstructie naar de fundering.
Ze bepalen ook de hoogte van de PV-generator en helpen de vereiste modulegeometrie te behouden.
Balken verbinden de palen en ondersteunen de rails.
Ze verdelen de structurele belastingen over de montageconstructie en behouden de uitlijning van de zonnepanelen.
Rails vormen de directe montage-interface voor de PV-modules.
Ze worden gewoonlijk verbonden met balken en vastgezet met moduleklemmen.
Middenklemmen bevestigen aangrenzende modules langs de rail, terwijl eindklemmen de buitenranden van de modulearray vastzetten.
Bouten, moeren, ringen en structurele connectoren verbinden de afzonderlijke componenten tot een complete PV-montagestructuur.
Bij de keuze van bevestigingsmiddelen en connectoren moet rekening worden gehouden met materiaalcompatibiliteit en corrosiebestendigheid.
Het productassortiment voor PV-montagestructuren van Kseng omvat kolommen, balken, rails en connectoren als belangrijke structurele componenten van PV-montagesystemen.

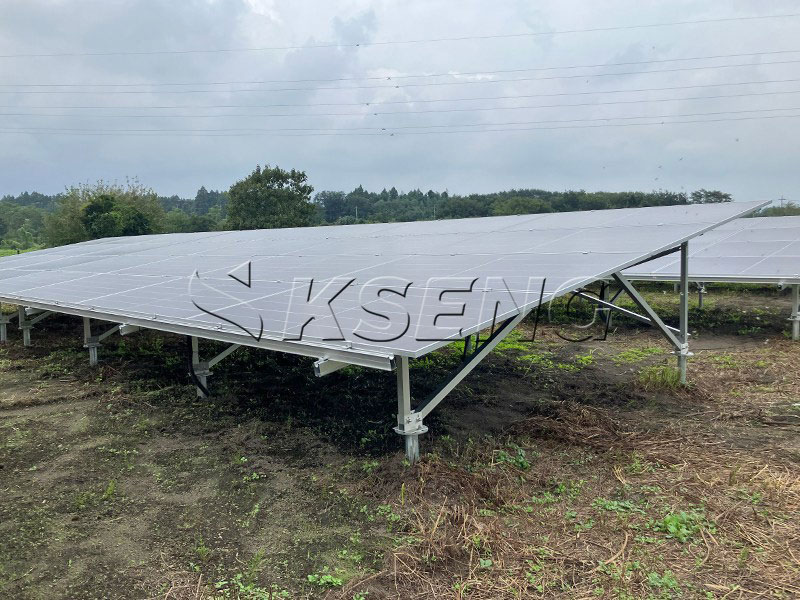

Het installatieproces moet de goedgekeurde constructietekeningen en projectspecifieke installatie-instructies volgen.
Vóór installatie:
Bevestig de terreingrens.
Controleer de montage-indeling.
Markeer de funderingsposities.
Controleer toegangswegen.
Verwijder obstakels waar nodig.
Controleer de hoogte van het terrein en de terreinomstandigheden.
Nauwkeurige voorbereiding van de locatie helpt cumulatieve installatiefouten bij grote PV-arrays te voorkomen.
Installeer de geselecteerde fundering volgens het technisch ontwerp.
Bij grondschroeven drijft installatieapparatuur de schroef naar de gespecificeerde diepte en positie.
Bij palen worden de palen tot de gewenste inbeddingsdiepte geheid.
Voor betonnen funderingen moeten uitgraving, wapening, betonplaatsing en uitharding de goedgekeurde technische specificaties volgen.
De positionering van de fundering en de installatietoleranties moeten worden gecontroleerd voordat de bovenste montagestructuur wordt gemonteerd.
Nadat de fundering is voltooid, installeert u de palen en verbindt u ze met de balken.
In dit stadium moeten installateurs het volgende verifiëren:
Post-uitlijning
Hoogte
Verticaliteit
Afstand
Boutverbindingen
Array-oriëntatie
Nauwkeurige structurele uitlijning is belangrijk omdat kleine positioneringsfouten zich over lange rijen kunnen ophopen.
Installeer de montagerails op de balken volgens de goedgekeurde module-indeling.
De rails moeten worden uitgelijnd om een consistent montageoppervlak voor de PV-modules te bieden.
Controleer de railafstand, verbindingspunten en installatie van bevestigingsmiddelen voordat u de modules installeert.
Plaats de PV-modules volgens de goedgekeurde array-indeling.
Gebruik middenklemmen en eindklemmen om de modules op de montagerails te bevestigen.
Tijdens de installatie moeten installateurs het volgende controleren:
Module-uitlijning
Klem positie
Bevestiging aanhalen
Module-afstand
Kabelgeleiding
Potentieel contact tussen modules en structurele componenten
Het voltooide montagesysteem moet vóór de inbedrijfstelling worden geïnspecteerd.
De inspectie moet het volgende omvatten:
Fundamentele positie
Structurele uitlijning
Installatie van bevestigingsmiddelen
Klem installatie
Modulepositie
Elektrische aarding
Kabelbeheer
Structurele schade
Bescherming tegen corrosie
Veiligheidsomstandigheden ter plaatse
Elk installatieprobleem moet worden opgelost voordat het PV-systeem in gebruik wordt genomen.
Er is geen enkele montagestructuur die geschikt is voor elk zonneproject.
Bij de selectie moet rekening worden gehouden met vijf belangrijke factoren.
Bodemonderzoek helpt bepalen of grondschroeven, heipalen of betonfunderingen geschikt zijn.
Wind, sneeuw en seismische omstandigheden beïnvloeden het structurele ontwerp en de funderingsvereisten.
Vlak, hellend en oneffen terrein kan verschillende structurele configuraties vereisen.
Projecten op residentiële, commerciële, industriële en utiliteitsschaal kunnen verschillende eisen stellen op het gebied van installatiesnelheid, structurele capaciteit en kostenoptimalisatie.
Aluminium en staal worden veel gebruikt in PV-montageconstructies.
Aluminium biedt een lichtgewicht en corrosiebestendige optie voor veel PV-toepassingen, terwijl gegalvaniseerd staal een hoge structurele sterkte biedt en veel wordt gebruikt voor op de grond gemonteerde constructies.
Het geschikte materiaal moet worden geselecteerd op basis van structurele vereisten, omgevingsomstandigheden, installatiemethoden en projecteconomie.
Kseng biedt montage- en trackingoplossingen voor zonne-energie voor residentiële, commerciële, industriële en utilitaire PV-toepassingen.
Het productassortiment omvat grondmontagesystemen, montagesystemen voor zonneparken, grondschroeven op zonne-energie en volgsystemen voor zonne-energie.
De grondmontageoplossingen van Kseng omvatten verschillende structurele en funderingsconfiguraties voor projectspecifieke vereisten. Het paalgrondmontagesysteem is bijvoorbeeld ontworpen voor vlakke, oneffen en hellende terreinomstandigheden en ondersteunt aangepaste afmetingen.
Voor projecten die een betonnen fundering vereisen, biedt Kseng ook AL6005-T5 aluminium grondmontageconstructies die zijn ontworpen voor commerciële, industriële en utiliteitstoepassingen.
De uiteindelijke montagestructuur moet altijd worden geselecteerd en ontworpen in overeenstemming met de projectlocatie, lokale normen, modulespecificaties en structurele belastingsvereisten.
Voordat met de installatie wordt begonnen, moeten projectteams het volgende verifiëren:
| Belangrijke overweging | bij ontwerpitems |
|---|---|
| Site-onderzoek | Terrein, helling en toegang |
| Bodemonderzoek | Bodemsterkte en geschiktheid van de fundering |
| Windbelasting | Lokale ontwerpwindsnelheid |
| Sneeuwbelasting | Sneeuwaccumulatie en structurele capaciteit |
| Seismische belasting | Toepasselijke seismische vereisten |
| Module-indeling | Portret/landschap en rijconfiguratie |
| Kantelhoek | Breedtegraad, energieopbrengst en locatieomstandigheden |
| Fundering | Grondschroef, paal of beton |
| Structuur | Palen, balken, rails en verbindingsstukken |
| Bevestigingsmiddelen | Materiaalcompatibiliteit en corrosieweerstand |
| Installatie | Uitlijning, koppel en toleranties |
| Inspectie | Structurele en elektrische kwaliteitscontrole |
Een grondmontagesysteem voor zonne-energie is een structureel systeem dat wordt gebruikt om fotovoltaïsche modules op de grond te installeren. Normaal gesproken omvat het funderingen, palen, balken, rails, klemmen en bevestigingsmiddelen.
De juiste fundering is afhankelijk van de bodemgesteldheid, structurele belastingen, terrein, omgevingsomstandigheden en lokale technische vereisten. Grondschroeven, heipalen en betonfunderingen zijn veel voorkomende opties.
Op de grond en op het dak gemonteerde PV-systemen zijn geschikt voor verschillende omstandigheden ter plaatse. Op de grond gemonteerde systemen kunnen een grotere flexibiliteit bieden wat betreft de oriëntatie, kanteling en indeling van de array, terwijl systemen op het dak de bestaande bouwruimte kunnen benutten. De juiste oplossing is afhankelijk van de projectlocatie en de technische vereisten.
Er is geen universele inbouwdiepte. De vereiste diepte is afhankelijk van de bodemeigenschappen, structurele belastingen, het schroefontwerp en lokale technische vereisten. Voor het bepalen van de projectspecifieke inbouwdiepte dient gebruik te worden gemaakt van een bodemonderzoek en constructieberekening.
Veel voorkomende materialen zijn aluminiumlegeringen, gegalvaniseerd staal en roestvrijstalen bevestigingsmiddelen. Materiaalkeuze hangt af van structurele vereisten, blootstelling aan het milieu, corrosieomstandigheden en projectontwerp.
De levensduur is afhankelijk van constructief ontwerp, materiaalkwaliteit, corrosiebescherming, installatiekwaliteit en omgevingsomstandigheden. Goed ontworpen en onderhouden PV-montagesystemen zijn ontworpen voor langdurig gebruik buitenshuis.
Het projectteam moet vóór de bouw het locatieonderzoek, de bodemgesteldheid, structurele berekeningen, het funderingsontwerp, de module-indeling, wind- en sneeuwbelastingen, installatietekeningen en toepasselijke lokale normen controleren.
Het ontwerp van een grondmontagesysteem voor zonne-energie is een combinatie van bouwtechniek, funderingstechniek, PV-indelingsplanning en installatietechniek.
Een betrouwbaar systeem begint met een gedetailleerde beoordeling van de locatie en gaat verder via de selectie van de fundering, het constructief ontwerp, de nauwkeurige installatie en de eindinspectie.
Voor commerciële, industriële en grootschalige PV-projecten moet het montagesysteem worden ontworpen op basis van de werkelijke omstandigheden ter plaatse, in plaats van te vertrouwen op een one-size-fits-all configuratie.
Door de juiste funderingstechnologie, corrosiebestendige materialen, nauwkeurig structureel ontwerp en efficiënte installatiemethoden te combineren, kan een op de grond gemonteerd PV-systeem een stabiel structureel platform bieden voor de opwekking van zonne-energie op de lange termijn.
