In de wereldwijde transitie naar hernieuwbare energie zijn fotovoltaïsche (PV) systemen een hoeksteen geworden van de adoptie van schone energie. Veel eigenaren en installateurs van PV-projecten zien echter een cruciaal detail over het hoofd dat rechtstreeks van invloed is op de efficiëntie van de energieopwekking: de kantelhoek van de zonnebeugel. Onderzoek toont aan dat een enkele misrekening van de kantelhoek kan resulteren in een jaarlijks verlies aan energieopwekking van 10% – wat overeenkomt met het weggooien van duizenden kilowattuur elektriciteit en een aanzienlijke vermindering van het rendement op de investering (ROI) van het systeem. De vraag is: hoe bereken je de kantelhoek van de zonnebeugel correct, en waarom maakt deze kleine hoek zo'n groot verschil in de energieopwekking?

In dit artikel worden de berekeningsmethoden, de belangrijkste beïnvloedende factoren en praktische optimalisatiestrategieën voor de kantelhoeken van zonnebeugels uiteengezet, ontworpen om u te helpen veelvoorkomende fouten te voorkomen en de prestaties van uw PV-systeem te maximaliseren. Of u nu een installeert PV-systeem op het dak van een woning of een grootschalige commerciële op de grond gemonteerde opstelling , als u deze principes begrijpt, kunt u het volledige potentieel van uw investering in zonne-energie benutten.

Wat is de kantelhoek van de zonnebeugel en waarom is dit belangrijk?

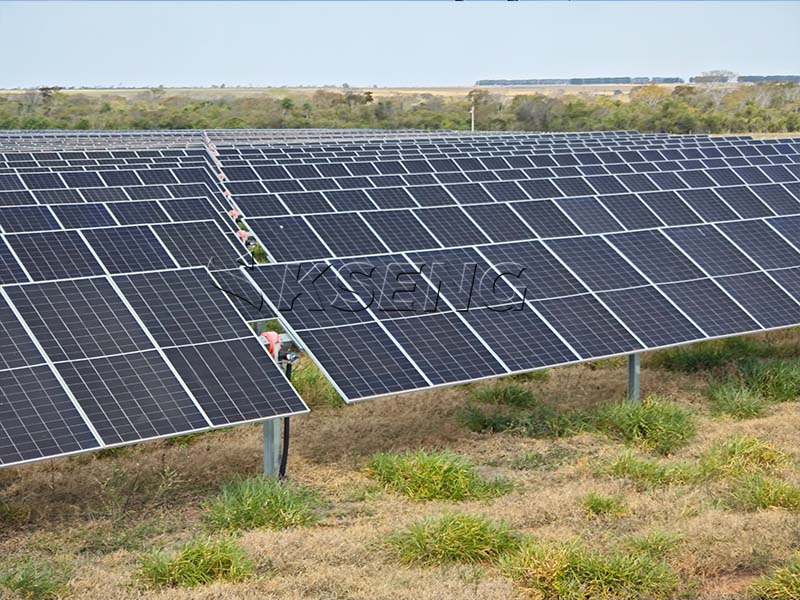

De kantelhoek van de zonnebeugel verwijst naar de scherpe hoek tussen het oppervlak van het zonnepaneel en de horizontale ondergrond, variërend van 0° (volledig horizontaal) tot 90° (volledig verticaal). Het belangrijkste doel is om de hoeveelheid zonnestraling die de panelen ontvangen te maximaliseren, omdat de efficiëntie van PV-panelen rechtstreeks afhangt van de hoeveelheid zonlicht die ze kunnen opvangen. Wanneer zonlicht loodrecht op het paneeloppervlak valt, wordt het energieverlies geminimaliseerd; wanneer de hoek wordt afgeweken, wordt zonlicht verstrooid of gereflecteerd, waardoor de door het paneel geabsorbeerde straling wordt verminderd en dus de efficiëntie van de energieopwekking afneemt.

Het verschil van 10% in de energieopwekking is niet overdreven. Volgens de simulatiegegevens van het PV-systeem kan het jaarlijkse verlies aan energieopwekking oplopen tot 5% tot 8% als de kantelhoek ±10° afwijkt van de optimale waarde; voor gebieden op hoge breedtegraden kan dit verlies zelfs groter zijn dan 10% als de afwijking groter is. Voor een residentieel PV-systeem van 10 kW met een jaarlijkse stroomopwekking van 12.000 kWh betekent een verlies van 10% dat er elk jaar 1.200 kWh aan elektriciteit wordt verspild – genoeg om een ​​huishouden twee tot drie maanden van stroom te voorzien. Voor commerciële projecten vertaalt dit verlies zich in honderdduizenden dollars aan verloren inkomsten gedurende de 25-jarige levensduur van het systeem.

3 praktische methoden om de kantelhoek van de zonnebeugel te berekenen

Voor het berekenen van de optimale kantelhoek van de zonnebeugel is geen complexe professionele kennis vereist; u kunt de methode kiezen die het beste bij uw behoeften past, op basis van de projectschaal en de beschikbare middelen. Hieronder staan ​​de drie meest gebruikte en betrouwbare methoden, geoptimaliseerd voor duidelijkheid en bruikbaarheid.

Methode 1: Op breedtegraad gebaseerde basisformule (het eenvoudigst voor vaste haakjes)

De meest basale en meest gebruikte methode is gebaseerd op de geografische breedtegraad van de installatielocatie, aangezien de breedtegraad rechtstreeks de hoogtehoek van de zon gedurende het hele jaar bepaalt. Deze methode is ideaal voor vaste zonnebeugels (het meest voorkomende type voor residentiële en kleine commerciële systemen) en vereist slechts één belangrijk gegeven: de breedtegraad van uw locatie.

De kernformule is:

Optimale kantelhoek ≈ Lokale breedtegraad ± 5°

Specifieke aanpassingen zijn afhankelijk van uw prioriteit (energieopwekking het hele jaar door of seizoensoptimalisatie):

- Voor gebalanceerde energieopwekking het hele jaar door: Stel de kantelhoek gelijk aan de plaatselijke breedtegraad (als uw locatie zich bijvoorbeeld op 35°N breedtegraad bevindt, is de optimale kantelhoek ongeveer 35°).

- Om prioriteit te geven aan de energieopwekking in de winter (van cruciaal belang voor regio's met lange winters of een hoge vraag naar verwarming): Voeg 5° tot 15° toe aan de lokale breedtegraad (bijvoorbeeld 35°N + 10° = 45° kantelhoek), wat helpt om meer winterzonlicht onder een lage hoek op te vangen en sneeuwval te vergemakkelijken.

- Om prioriteit te geven aan de energieopwekking in de zomer (voor regio's met een grote vraag naar koeling in de zomer): Trek 5° tot 10° af van de lokale breedtegraad (bijvoorbeeld 35°N - 5° = 30° kantelhoek), die zich aanpast aan de hogere zonhoogte in de zomer.

Voorbeeld: Als u in Los Angeles woont (34° noorderbreedte), is de optimale kantelhoek voor energieopwekking het hele jaar door ongeveer 34°; voor winteroptimalisatie stelt u deze in op 39° tot 49°, en voor zomeroptimalisatie stelt u deze in op 24° tot 29°.

Methode 2: Seizoensaanpassingsmethode (maximaliseer seizoensefficiëntie)

Vaste kantelhoeken kunnen zich niet volledig aanpassen aan seizoensveranderingen in de stand van de zon: de zomerzon is hoger, de winterzon lager. De seizoensaanpassingsmethode lost dit probleem op door de kantelhoek 2 tot 4 keer per jaar aan te passen, waardoor de jaarlijkse stroomopwekking met 3% tot 5% kan toenemen in vergelijking met een vaste hoek.

De specifieke aanpassingsregels zijn (voor het noordelijk halfrond):

- Lente (maart-mei) en herfst (september-november): Stel de kantelhoek gelijk aan de lokale breedtegraad (basislijnhoek).

- Zomer (juni-augustus): Stel de kantelhoek in op lokale breedtegraad - 15° (past zich aan aan hoge zonhoogte).

- Winter (december-februari): Stel de kantelhoek in op lokale breedtegraad + 15° (vangt meer winterzonlicht vanuit een lage hoek op).

Let op: Deze methode vereist verstelbare zonnebeugels, die iets duurder zijn dan vaste beugels, maar een hoger rendement op de lange termijn bieden, vooral voor regio's met verschillende seizoenen.

Methode 3: Geavanceerde softwaresimulatie (meest nauwkeurig voor grootschalige projecten)

Voor commerciële PV-projecten, op de grond gemonteerde arrays of complexe installatiescenario's (bijvoorbeeld schaduwrijke gebieden, tweezijdige panelen) zijn de basisformule en seizoensaanpassingsmethoden niet voldoende. Geavanceerde softwaresimulatietools kunnen lokale zonnestralingsgegevens, klimaatomstandigheden, paneelspecificaties en schaduwanalyse integreren om de optimale kantelhoek te berekenen met een nauwkeurigheid van meer dan 95%.

Aanbevolen tools (gratis en betaalde opties):

- PVWatts (gratis): ontwikkeld door het Amerikaanse National Renewable Energy Laboratory (NREL), biedt het nauwkeurige kantelhoekberekeningen op basis van wereldwijde gegevens over zonnestraling, en ondersteunt het invoer van parameters zoals paneelefficiëntie en systeemverliezen.

- PVsyst (betaald): De industriestandaard voor PV-systeemsimulatie. Het kan de impact van kantelhoek, azimut en schaduw op energieopwekking simuleren, en is geschikt voor grootschalige commerciële projecten.

- Helioscoop (gratis proefversie): Gebruiksvriendelijk, met ingebouwde wereldwijde locatiegegevens, kan het snel optimale kantelhoekaanbevelingen genereren voor residentiële en commerciële systemen.

Belangrijkste factoren die de berekening van de kantelhoek beïnvloeden (negeer deze niet!)

Bij het berekenen van de kantelhoek van de zonnebeugel is de breedtegraad niet de enige factor; het negeren van de volgende factoren kan leiden tot onnauwkeurige berekeningen en onnodig vermogensverlies.

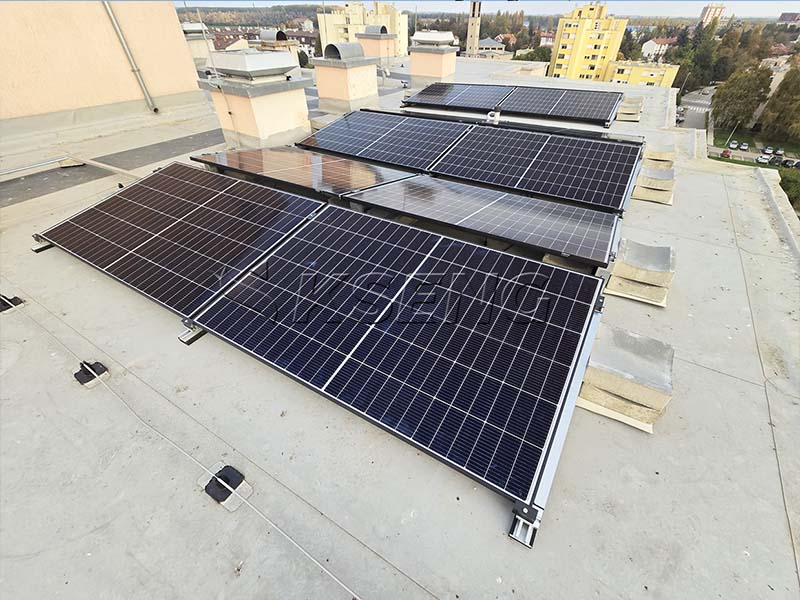

1. Azimuthoek van de zon

De kantelhoek en de azimuthoek (de hoek tussen de projectie van het paneel en het zuiden) werken samen om de energieopwekking te beïnvloeden. Op het noordelijk halfrond moeten panelen idealiter naar het zuiden gericht zijn (azimuthoek 0°) om de jaarlijkse zonnestraling te maximaliseren; op het zuidelijk halfrond, pal noord. Als de azimuthoek ±15° afwijkt, is het verlies aan energieopwekking klein (minder dan 1%), maar afwijkingen van ±30° of meer zullen het verlies vergroten dat wordt veroorzaakt door onjuiste kantelhoeken.

2. Lokale klimaatomstandigheden

Regio's met meer bewolkte dagen (bijvoorbeeld kustgebieden) hebben meer diffuse zonnestraling, dus de kantelhoek kan enigszins worden verkleind (met 5° tot 10°) om meer verstrooid licht op te vangen. In woestijngebieden helpt het vergroten van de kantelhoek met 5° tot 10° de ophoping van stof te verminderen (stof kan de energieopwekking met 5% tot 10% verminderen) en zorgt ervoor dat regen de panelen op natuurlijke wijze reinigt. In besneeuwde gebieden zorgt een steilere kantelhoek (breedtegraad + 10° tot 15°) ervoor dat de sneeuw wegglijdt, waardoor langdurige schaduw van de panelen wordt vermeden.

3. Paneeltype

Bifaciale zonnepanelen (die zonlicht van beide kanten kunnen absorberen) hebben een iets kleinere kantelhoek nodig (5° tot 10° minder dan monofaciale panelen) om meer door de grond gereflecteerd licht op te vangen. De optimale kantelhoek voor tweezijdige panelen is gewoonlijk 10° tot 15° in gebieden met een lage breedtegraad en 25° tot 30° in gebieden met een gemiddelde breedtegraad.

4. Installatiescenario

PV-systemen op het dak worden beperkt door de dakhelling. Als de dakhelling dicht bij de optimale kantelhoek ligt, wordt verzonken montage aanbevolen om de windweerstand en installatiekosten te verminderen. Als de dakhelling ver verwijderd is van de optimale hoek, kunnen verhoogde stellingen worden gebruikt om de kantelhoek aan te passen. Voor agrarische PV-systemen (agrivoltaïsche systemen) mag de kantelhoek niet groter zijn dan 30° om schaduwrijke gewassen te voorkomen en ervoor te zorgen dat de landbouwactiviteiten normaal kunnen verlopen.

Veelgemaakte fouten bij het berekenen van de kantelhoek (vermijd deze om 10% vermogensverlies te voorkomen)

Zelfs met de juiste methoden maken veel installateurs kleine fouten die tot aanzienlijk stroomverlies leiden. Hier volgen de meest voorkomende fouten en hoe u deze kunt vermijden:

- Fout 1: dezelfde kantelhoek gebruiken voor alle regio's. Oplossing: baseer de berekening altijd op de plaatselijke breedtegraad en pas deze aan voor klimaat- en seizoensbehoeften.

- Fout 2: Schaduw negeren. Oplossing: Voordat u de kantelhoek berekent, onderzoekt u de installatielocatie om schaduw van bomen, gebouwen of andere obstakels te voorkomen. Zelfs gedeeltelijke schaduw kan 'hot spot-effecten' veroorzaken en de stroomopwekking met 30% of meer verminderen.

- Fout 3: Seizoensaanpassingen over het hoofd zien. Oplossing: Stel voor verstelbare beugels een regelmatig aanpassingsschema in (bijvoorbeeld driemaandelijks) om zich aan te passen aan seizoensveranderingen in de stand van de zon.

- Fout 4: Verouderde zonnestralingsgegevens gebruiken. Oplossing: Gebruik de nieuwste gegevens van tools zoals PVWatts of lokale meteorologische stations, aangezien zonnestralingspatronen in de loop van de tijd enigszins kunnen veranderen.

Conclusie: De kantelhoek is de optimalisatiestap met 'goedkope kosten en een hoog rendement'

Het berekenen van de kantelhoek van de zonnebeugel is geen complexe taak, maar het is een cruciale stap in het optimaliseren van de efficiëntie van het PV-systeem. Een kleine aanpassing kan een stroomopwekkingsverlies van 10% voorkomen, waardoor de ROI van het systeem aanzienlijk wordt verbeterd en de terugverdientijd wordt verkort. Of u nu een huiseigenaar, installateur of projectontwikkelaar bent, met behulp van de methoden die in dit artikel worden beschreven (formules op basis van de breedtegraad, seizoensaanpassingen of geavanceerde softwaresimulatie) kunt u de optimale kantelhoek voor uw specifieke scenario vinden.

Om ervoor te zorgen dat uw PV-systeem optimaal presteert, moet u rekening houden met het volgende: de optimale kantelhoek is geen 'one-size-fits-all'-waarde: deze hangt af van uw locatie, klimaat, paneeltype en installatiescenario. Door de tijd te nemen om het correct te berekenen, maximaliseert u uw zonne-energieproductie en haalt u het meeste uit uw investering in schone energie.
