De opwekking van zonne-energie wordt door veel meer beïnvloed dan alleen de efficiëntie van fotovoltaïsche modules. Het zonne-montagesysteem en de algehele lay-out van de zonnepanelen spelen ook een belangrijke rol bij het bepalen hoeveel elektriciteit een PV-systeem gedurende zijn levensduur kan produceren.

Een goed ontworpen opstelling voor montage op zonne-energie helpt fotovoltaïsche modules meer zonlicht te ontvangen, vermindert de schaduw tussen de rijen, verbetert de ventilatie en maakt beter gebruik van het beschikbare dak- of landoppervlak. Tegelijkertijd moet de montagestructuur voldoende stabiliteit bieden onder wind, sneeuw, regen en andere omgevingsbelastingen.

Hoe kan een montage-indeling voor zonne-energie worden geoptimaliseerd voor een hogere energieopwekking?

De sleutel is om de oriëntatie van het paneel, de kantelhoek, de afstand tussen de rijen, de zonwering, het beschikbare installatiegebied, de structurele vereisten en de systeemprestaties op de lange termijn in evenwicht te brengen.

1.Waarom de lay-out van de zonne-montage van belang is voor voor energieopwekking

Zonnepanelen zetten zonlicht om in elektriciteit, maar hun vermogen om zonnestraling op te vangen hangt sterk af van de plaatsing ervan.

Een slecht geplande lay-out kan resulteren in:

• Onnodige schaduw tussen zonnepanelenrijen
• Suboptimale blootstelling aan zonlicht
• Verminderde energieopbrengst
• Slechte luchtstroom onder modules
• Inefficiënt gebruik van beschikbare installatieruimte
• Hogere constructie- en installatiekosten

Daarentegen kan een zorgvuldig ontworpen montagesysteem voor zonnepanelen helpen de blootstelling aan de zon te maximaliseren, terwijl de structurele veiligheid en installatie-efficiëntie behouden blijven.

Om deze reden moet tijdens de vroege stadia van het ontwerp van het PV-systeem rekening worden gehouden met de lay-out van de montage op zonne-energie, en niet als een installatiedetail.

2. Optimaliseer de oriëntatie van het zonnepaneel

De paneeloriëntatie, ook wel azimut genoemd, bepaalt de richting waarin de zonnepanelen zijn gericht.

Op het noordelijk halfrond zijn op het zuiden gerichte PV-systemen met vaste kanteling over het algemeen een sterk startpunt voor het maximaliseren van de jaarlijkse productie van zonne-energie. De ideale oriëntatie hangt echter af van de locatie van het project, het profiel van het elektriciteitsverbruik, de staat van het dak, de beschikbaarheid van grond en de systeemdoelstellingen.

Een commercieel gebouw kan bijvoorbeeld een oost-west dakconfiguratie hebben. In plaats van alle modules naar het zuiden te dwingen, kan een oost-west montageopstelling voor zonne-energie het mogelijk maken dat meer modules binnen het beschikbare dakoppervlak worden geïnstalleerd.

Dit betekent dat de maximale jaarlijkse energie per paneel niet altijd hetzelfde is als de maximale totale energie van de locatie.

Een professionele lay-out moet daarom het volgende evalueren:

• Geografische locatie
• Zonnepad
• Dakoriëntatie
• Beschikbaarheid van land
• Profiel elektriciteitsvraag
• Moduleafmetingen
• Omvormerconfiguratie
• Verwachte schaduw
• Installatie- en onderhoudsvereisten

De beste lay-out van zonnepanelen is degene die het hele systeem optimaliseert in plaats van zich te concentreren op een enkele parameter.

3. Kies de juiste kantelhoek van het zonnepaneel

De kantelhoek is een andere kritische factor bij de optimalisatie van de zonne-indeling.

Dankzij de ideale hoek kunnen PV-modules het hele jaar door een hoog niveau van zonnestraling ontvangen. Voor vaste systemen wordt de breedtegraad vaak als startreferentie gebruikt, maar bij de uiteindelijke hoek moet ook rekening worden gehouden met seizoensgebonden zonne-omstandigheden, dakgeometrie, windbelasting, sneeuwbelasting, rijafstand en installatiekosten.

Een steilere kantelhoek kan onder bepaalde omstandigheden de blootstelling aan de zon verbeteren, maar kan ook de schaduw vergroten die de ene rij op de andere werpt. Dit betekent dat het simpelweg vergroten van de kantelhoek niet noodzakelijkerwijs de totale energieproductie op locatieniveau verhoogt.

De relatie kan als volgt worden samengevat:

Hogere kanteling → Potentieel betere blootstelling aan de zon → Potentieel langere schaduwen → Grotere vereiste rijafstand

Daarom moet het ontwerp voor montage op zonne-energie de kantelhoek en de rijafstand samen optimaliseren.

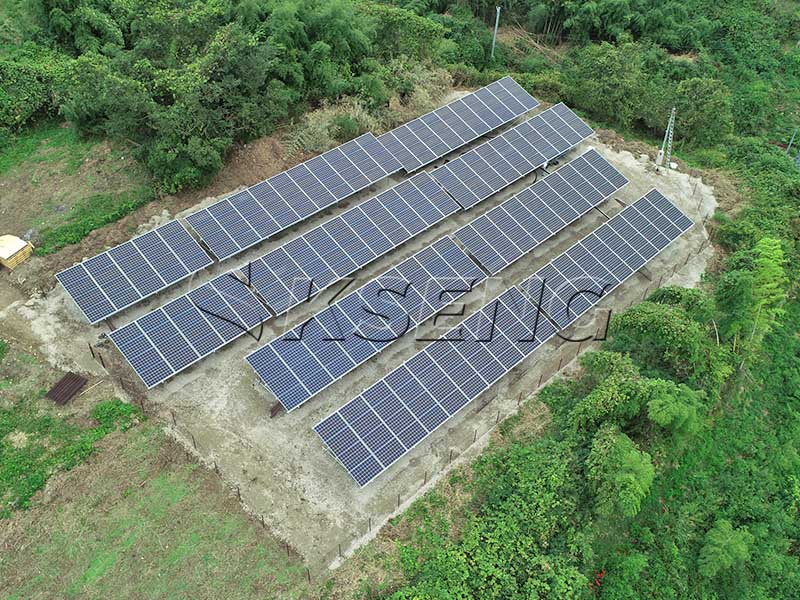

4. Optimaliseer de afstand tussen rijen om schaduw te verminderen

Een van de belangrijkste overwegingen bij een PV-project op de grond of op een plat dak is zonwering tussen de rijen.

Als de zon laag aan de hemel staat, vooral tijdens winterochtenden en -middagen, kan de voorste rij panelen schaduwen werpen op de rij erachter. Zelfs gedeeltelijke schaduw kan de energieproductie beïnvloeden, afhankelijk van de module- en systeemconfiguratie.

Om schaduwverliezen te verminderen, moeten ontwerpers de rijafstanden berekenen op basis van:

• Modulelengte en -breedte
• Kantelhoek
• Paneeloriëntatie
• Locatiebreedte
• Zonne-elevatiehoek
• Seizoensgebonden zonlichtomstandigheden
• Vereiste schaduwtolerantie
• Beschikbaar land- of dakoppervlak

Het maximaliseren van de rijafstand is echter niet altijd de beste oplossing.

Als rijen te ver uit elkaar worden geplaatst, kan het schaduwverlies afnemen, maar ook het aantal panelen dat op het perceel past, zal afnemen. Als rijen te dicht bij elkaar staan, kan het systeem meer modules huisvesten, maar wel meer schaduw ervaren.

Het doel is dan ook om de optimale balans te vinden tussen energieopbrengst per module en geïnstalleerd vermogen per vierkante meter.

Dit is vooral belangrijk voor zonneparken op utiliteitsschaal, waar landgebruik rechtstreeks van invloed is op de projecteconomie.

5. Voer een gedetailleerde schaduwanalyse uit

De schaduwanalyse moet worden voltooid voordat de lay-out van de zonnepanelen wordt afgerond.

Potentiële schaduwbronnen zijn onder meer:

• Aangrenzende rijen zonnepanelen
• Gebouwen
• Bomen
• Elektriciteitsmasten
• Schoorstenen
• HVAC-apparatuur
• Borstweringen
• Terrein
• Nabijgelegen bouwwerken

Voor daksystemen moeten ontwerpers obstakels in kaart brengen en bepalen hoe hun schaduwen gedurende de dag en in verschillende seizoenen veranderen.

Voor op de grond gemonteerde zonne-energieprojecten wordt terreinanalyse vooral belangrijk. Heuvels, hellingen, bomen en omringende structuren kunnen complexe schaduwpatronen creëren.

Een professionele analyse van de zonwering kan helpen bij het identificeren van de gebieden met de grootste hoeveelheid zonne-energie en kan de plaatsing van modules begeleiden.

Het resultaat is een lay-out die niet alleen het aantal panelen maximaliseert, maar ook de nuttige opwekking van zonne-energie maximaliseert.

6. Laat voldoende ruimte over voor luchtstroom en koeling

Zonnepanelen werken efficiënter wanneer overtollige warmte kan worden afgevoerd.

Een montagestructuur op zonne-energie die voldoende ruimte onder de modules biedt, kan de natuurlijke luchtstroom verbeteren. Betere ventilatie kan de temperatuuropbouw helpen beperken, vooral in warme klimaten.

Dit is nog een reden waarom het montagesysteem niet simpelweg als een structurele ondersteuning moet worden gezien.

Bij de lay-out moet rekening worden gehouden met:

Paneelpositie + montagehoogte + luchtstroom + plaatselijk klimaat

Adequate ventilatie kan bijdragen aan stabielere bedrijfsomstandigheden en systeemprestaties op de lange termijn.

7. Selecteer de juiste montagestructuur voor zonne-energie

De zonne-montageconstructie moet worden afgestemd op het projecttype.

Veel voorkomende toepassingen zijn onder meer zonne-montage op het dak, op de grond gemonteerde zonne-energie en zonnevolgsystemen.

Zonne-montage op het dak

PV-systemen op daken moeten rekening houden met:

• Daktype
• Draagvermogen dak
• Bestaande dakhelling
• Waterdichting
• Windbelasting
• Beschikbare installatieruimte
• Toegang voor onderhoud

Voor pannendaken, metalen daken, platte daken en membraandaken kunnen verschillende montagemethoden nodig zijn.

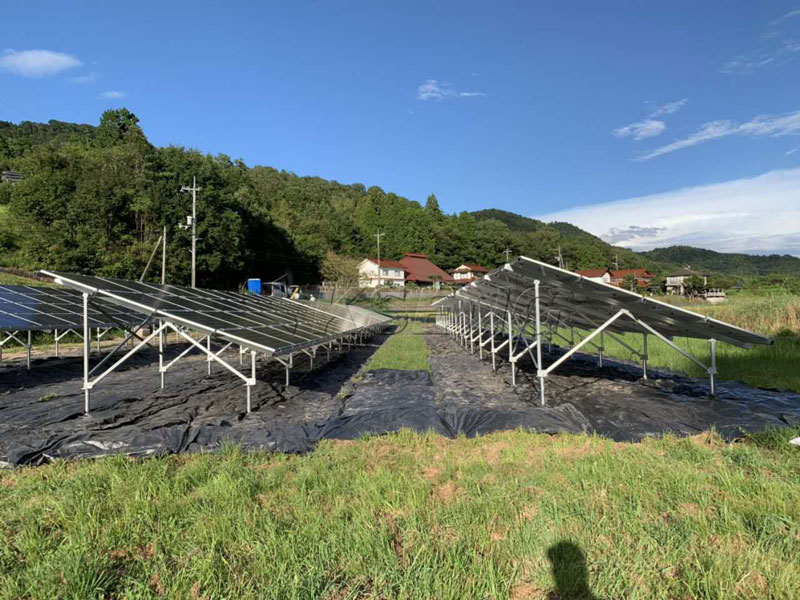

Op de grond gemonteerde zonne-energie

Op de grond gemonteerde systemen bieden grotere flexibiliteit in oriëntatie, kanteling, rijafstand en arrayconfiguratie.

Bij het ontwerp moet rekening worden gehouden met:

• Bodemcondities
• Terrein
• Type fundering
• Wind- en sneeuwbelasting
• Landgebruik
• Vegetatie
• Drainage
• Toegang tot apparatuur

zonne-volgsystemen

Voor grootschalige zonne-energieprojecten kunnen volgsystemen worden overwogen wanneer de extra energieopbrengst de extra structurele, mechanische en onderhoudsvereisten rechtvaardigt.

Trackers met één as kunnen de zon de hele dag volgen en worden steeds vaker gebruikt in toepassingen op utiliteitsschaal.

Een goed ontworpen volgsysteem voor zonne-energie kan helpen de energieopbrengst per landeenheid te optimaliseren, terwijl een efficiënte array-configuratie behouden blijft.

8. Optimaliseer de paneeldichtheid zonder de energieopbrengst op te offeren

Een veelgemaakte fout bij het ontwerpen van zonnepanelen is dat men zich alleen concentreert op het aantal modules dat op een locatie past.

Meer panelen betekenen niet automatisch proportioneel meer elektriciteit.

Een toenemende paneeldichtheid kan bijvoorbeeld leiden tot:

• Meer schaduw tussen de rijen
• Minder ventilatie
• Moeilijkere toegang voor onderhoud
• Gecompliceerde kabelgeleiding
• Hogere plaatselijke temperatuur
• Verhoogde installatiebeperkingen

Een betere aanpak is om de relatie te evalueren tussen:

Geïnstalleerde capaciteit + zonnestraling + schaduwverlies + grond-/dakgebruik + O&M-vereisten

Dit creëert een realistischer optimalisatiedoel voor commerciële projecten en projecten op utiliteitsschaal.

De optimale lay-out voor zonne-montage is niet noodzakelijkerwijs de lay-out met het hoogste aantal modules. Het is de lay-out die de beste combinatie oplevert van energieopbrengst, betrouwbaarheid, grondgebruik, structurele prestaties en projecteconomie.

9. Houd rekening met de modulegrootte en montagerichting

Moderne PV-modules worden groter en krachtiger. Daarom moet de montagestructuur voor zonne-energie worden ontworpen rond de werkelijke moduleafmetingen en installatieconfiguratie.

Ontwerpers moeten bepalen of modules moeten worden geïnstalleerd in:

• Staande oriëntatie
• Liggende oriëntatie
• Configuraties met één rij
• Configuraties met meerdere rijen
• 2P-trackerconfiguraties
• Oost-west dakconfiguraties

De keuze heeft invloed op de raillengte, de afstand tussen de steunen, de opstelling van de rijen, het kabelbeheer, de installatietijd en het grondgebruik.

Voor grootformaat PV-modules moet de montagestructuur voldoende structurele ondersteuning bieden, terwijl een efficiënte lay-out en een gestroomlijnd installatieproces behouden blijven.

10. Behoud structurele stabiliteit voor prestaties op lange termijn

De optimalisatie van de energieopwekking gaat niet alleen over het eerste bedrijfsjaar.

Van een montagesysteem op zonne-energie kan worden verwacht dat het tientallen jaren meegaat. Als de structuur na verloop van tijd vervormt, losraakt, corrodeert of verschuift, kan de oorspronkelijke paneeloriëntatie niet langer behouden blijven.

Wind, sneeuw, thermische uitzetting, trillingen en corrosie kunnen allemaal de montageconstructies beïnvloeden.

Daarom moet de lay-out van de montage op zonne-energie worden ontworpen in overeenstemming met de omgevingsomstandigheden van de locatie.

Belangrijke structurele overwegingen zijn onder meer:

• Windsnelheid
• Sneeuwbelasting
• Seismische omstandigheden
• Corrosieomgeving
• Funderingsomstandigheden
• Materiaalkeuze
• Kwaliteit van bevestigingsmiddelen
• Berekeningen van structurele belastingen

Een duurzame montagestructuur zorgt ervoor dat de uitlijning van de modules en de systeemprestaties gedurende de hele levensduur van het project behouden blijven.

11. Breng de energieopwekking en installatiekosten in evenwicht

De hoogste theoretische energieopbrengst levert niet altijd het beste projectrendement op.

Het vergroten van de kantelhoek, het vergroten van de rijafstand, het toevoegen van trackers of het gebruik van complexere montagestructuren kunnen de energieproductie verhogen, maar deze opties kunnen ook toenemen:

• Materiaalverbruik
• Funderingsvereisten
• Grondvereisten
• Installatiearbeid
• Onderhoudskosten
• Technische complexiteit

Daarom moet bij de professionele optimalisatie van de zonne-indeling rekening worden gehouden met zowel de energieopbrengst als de totale projectkosten.

Een vast kantelsysteem kan bijvoorbeeld geschikter zijn voor een project waarbij eenvoud, betrouwbaarheid en weinig onderhoud prioriteiten zijn, terwijl een volgsysteem aantrekkelijk kan zijn voor een project op nutsschaal waar extra energieopbrengst de extra investering kan rechtvaardigen.

De juiste oplossing hangt af van de locatie, de schaal, de elektriciteitsprijs, de grondkosten en de financiële doelstellingen van het project.

12. Gebruik een professioneel zonne-montageontwerp

Voor de optimalisatie van de lay-out van de montage op zonne-energie is meer nodig dan alleen het plaatsen van panelen op een dak of stuk grond.

Een professioneel ontwerpproces omvat doorgaans:

1. Locatieonderzoek en geografische analyse

2. Beoordeling van zonnebronnen

3. Dak- of terreinevaluatie

4. Schaduwanalyse

5. Optimalisatie van de paneeloriëntatie

6. Keuze kantelhoek

7. Berekening van de rijafstand

8. Keuze van montagestructuur

9. Analyse van wind- en sneeuwbelasting

10. Elektrische en onderhoudsoverwegingen

11. Simulatie van energieopbrengst

12. Definitieve structurele indeling

Door deze aanpak te gebruiken, kunnen projectontwikkelaars veelvoorkomende ontwerpproblemen vermijden en een beter evenwicht bereiken tussen energieproductie, structurele veiligheid en projectkosten.

13. Hoe Kseng helpt bij het optimaliseren van zonne-montage-indelingen

Als fabrikant van zonne-montagesystemen biedt Kseng montageoplossingen voor residentiële, commerciële, industriële en utilitaire PV-toepassingen.

Het productportfolio omvat montagesystemen op het dak, grondmontagesystemen, carports op zonne-energie, PV-structuren in de landbouw, drijvende zonne-energieoplossingen en volgsystemen.

Kseng biedt ook structurele ontwerpondersteuning op maat op basis van projectomstandigheden, waaronder paneelafmetingen, locatiegeografie, wind- en sneeuwbelastingen, funderingsvereisten en lay-outdoelstellingen.

Voor grootschalige projecten kan een op maat gemaakte montageoplossing helpen bij het optimaliseren van:

• Oriëntatie van de zonnepanelen
• Kantelhoek
• Rijafstand
• Landgebruik
• Structurele stabiliteit
• Installatie-efficiëntie
• Duurzaamheid op lange termijn

Deze projectspecifieke aanpak is vooral waardevol wanneer de omstandigheden ter plaatse standaard montage-indelingen ongeschikt maken.

Conclusie

Het optimaliseren van de lay-out van een zonne-installatie is een van de meest effectieve manieren om de algehele prestaties van een fotovoltaïsch systeem te verbeteren.

De sleutel is niet simpelweg om meer zonnepanelen te installeren. In plaats daarvan moeten ontwerpers de gehele zonnepanelen optimaliseren door de oriëntatie, kantelhoek, rijafstand, schaduw, luchtstroom, moduleconfiguratie, structurele stabiliteit, landgebruik en projectkosten in evenwicht te brengen.

Voor dakprojecten moet de indeling de beschikbare dakruimte maximaliseren, terwijl de structurele veiligheid behouden blijft en de schaduw tot een minimum wordt beperkt.

Voor op de grond gemonteerde zonneparken worden de rijafstand, het terrein, de zonnegeometrie en het landgebruik zelfs nog belangrijker.

Voor grote projecten op nutsschaal kunnen volgsystemen een andere optie bieden om de energieopbrengst te verhogen.

Een professioneel ontworpen montagesysteem voor zonnepanelen vormt de basis voor het behouden van de juiste paneelpositie en betrouwbare prestaties op de lange termijn.

Door nauwkeurige locatieanalyse, geoptimaliseerde lay-out van zonnepanelen en een duurzame montagestructuur te combineren, kunnen projectontwikkelaars van zonne-energie PV-systemen creëren die zijn ontworpen voor een hogere energieopwekking en een betere waarde op de lange termijn.
