R121
Kseng

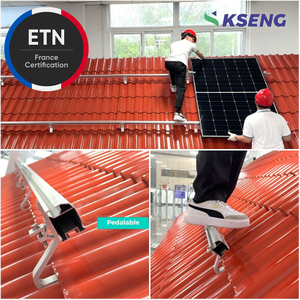

Het Kseng R121 pannendak zonne-montagesysteem is een fotovoltaïsche montageoplossing ontworpen voor het installeren van zonnepanelen op pannendaken. Het combineert een zeer sterke aluminium montagerail, hoogwaardige aluminium dakhaken en roestvrijstalen bevestigingsmiddelen om een veilige en duurzame basis te bieden voor PV-systemen op daken.
De R121 is geschikt voor residentiële en commerciële zonne-energieprojecten met pannendaken en is ontworpen voor een snelle, efficiënte installatie.

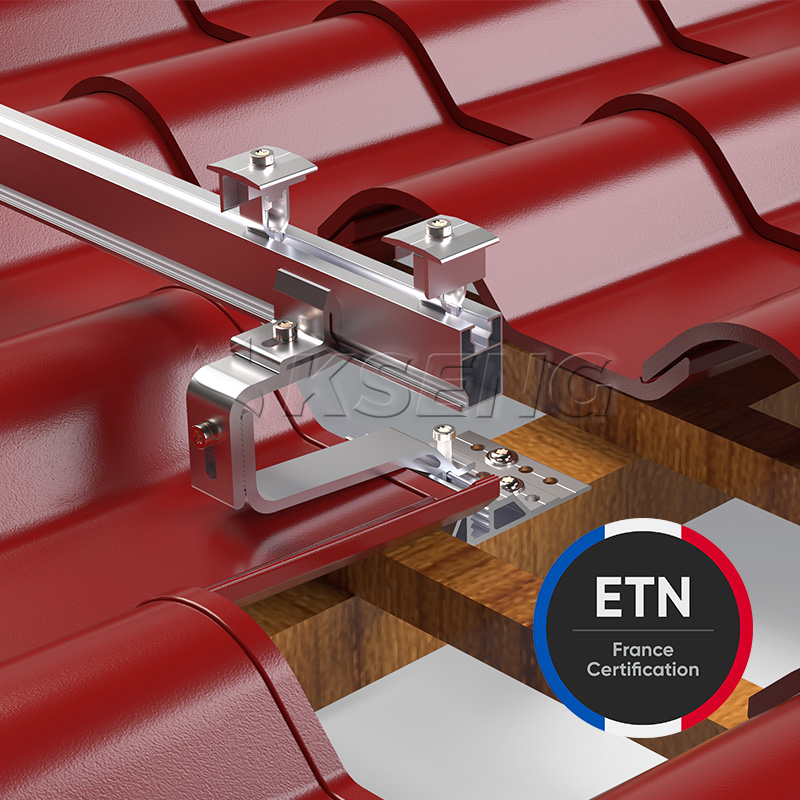

De R121 maakt gebruik van een speciale pannendakhaakconstructie om de montagerail voor zonne-energie veilig aan de dakconstructie te bevestigen. Het haakontwerp is geschikt voor toepassingen op pannendaken en zorgt voor een stabiele montage-interface voor PV-modules.
Het systeem maakt gebruik van midden- en eindklemmen voor twee doeleinden om de installatie van zonnepanelen te vereenvoudigen. Het klemontwerp helpt PV-modules te beveiligen terwijl het aantal verschillende componenten dat nodig is tijdens de installatie wordt verminderd.

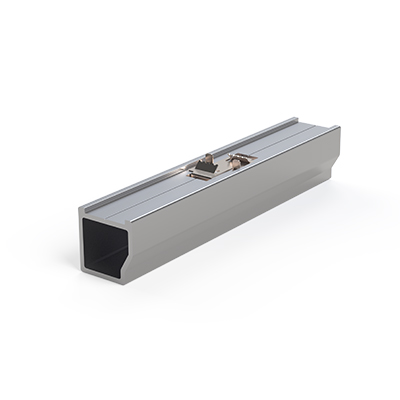

De R121 is voorzien van een snelkoppeling waarmee de montagerail tijdens de installatie efficiënt kan worden aangesloten. Dit helpt de montage te vereenvoudigen en kan de installatie-efficiëntie op de bouwplaats verbeteren.
De dakhaak is gemaakt van AL6005-T5 aluminium en vormt een lichtgewicht en corrosiebestendig montageonderdeel voor zonne-energietoepassingen op daken.
Het systeem maakt gebruik van SUS304 roestvrijstalen componenten voor betrouwbare bevestiging en corrosiebestendigheid in buitenomgevingen op daken.
De R121 is toegepast in zonne-energieprojecten in Europa en wordt geleverd met relevante certificeringsdocumentatie, weergegeven in de productmaterialen, inclusief CE- en ETN-certificering.
| Specificatie | R121 |
|---|---|
| Producttype | pannendak zonne-montagesysteem |
| Sollicitatie | PV-installatie met pannendak |
| Ontwerp windsnelheid | 30 m/sec |
| Ontwerp sneeuwbelasting | 0,70 kN/m² |
| Modulebreedte | ≤ 1134 mm |
| Moduledikte | 30–38 mm |
| Eenheidsarray | 1 × 4 stuks |
| Belangrijkste materialen | AL6005-T5, SUS304 |
| Montagetype | Zonne-montage op het dak |
| Daktype | Tegeldak |
| Certificering | CE, ETN |

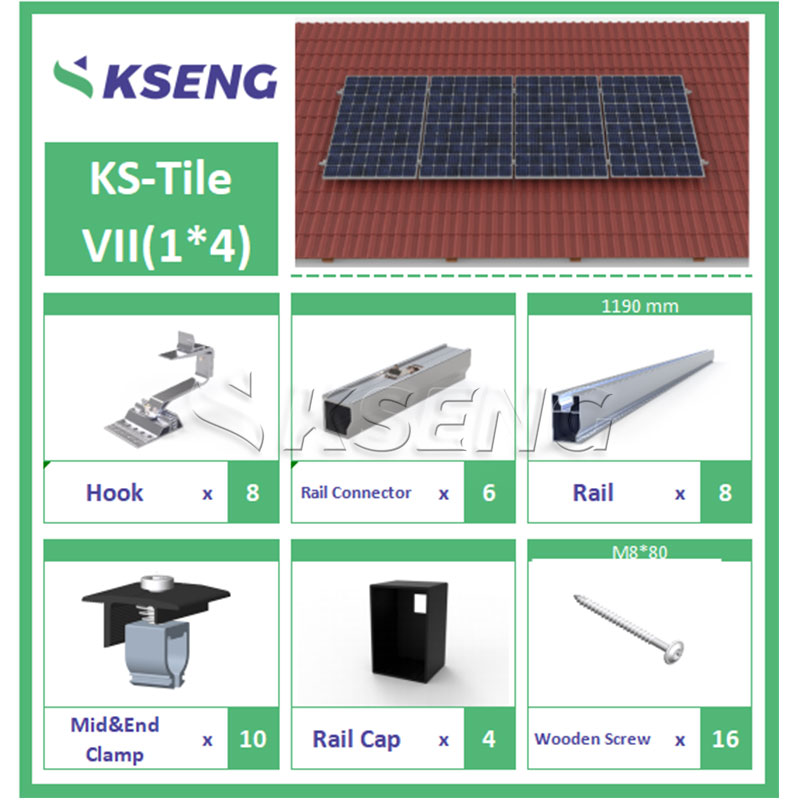

Het R121 zonnepaneelmontagesysteem met pannendak bestaat uit de belangrijkste componenten die nodig zijn voor een veilige PV-installatie op het dak.
Montagerail voor zonne-energie – biedt de structurele ondersteuning voor PV-modules.
Pannendakhaak – verbindt de montagerail met de pannendakconstructie.
Middenklem – bevestigt aangrenzende zonnepanelen aan de montagerail.
Eindklem – zet de buitenrand van de zonnepaneelarray vast.
Railverbinder – verbindt montagerails efficiënt.
Roestvrijstalen bevestigingsmiddelen – zorgen voor veilige en duurzame verbindingen.
Andere montageaccessoires – ondersteunen een efficiënte installatie en systeemmontage.

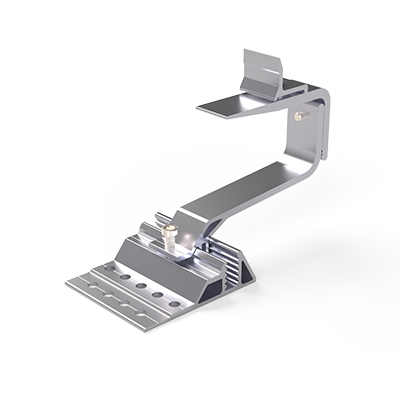

Haak (HA-1103)

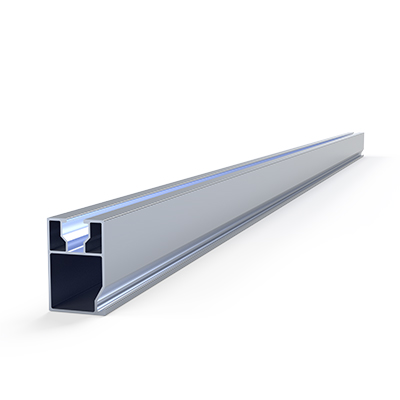

Spoor (R121)

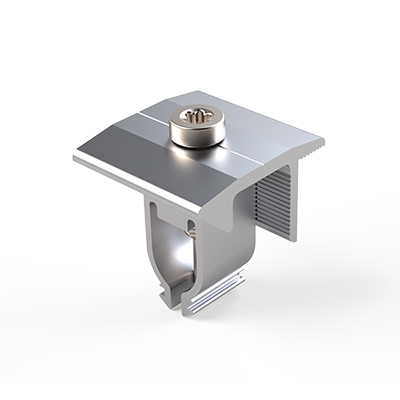

Midden-/eindklem (CM-0163)
R121 railconnector

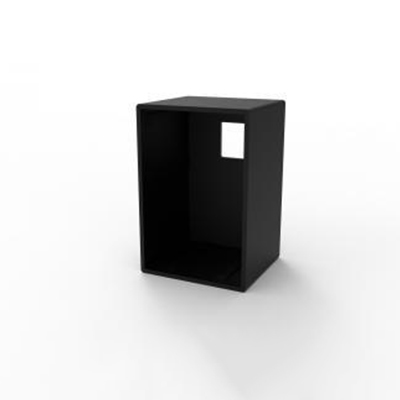

Spoorkap (L/R)
Naam3

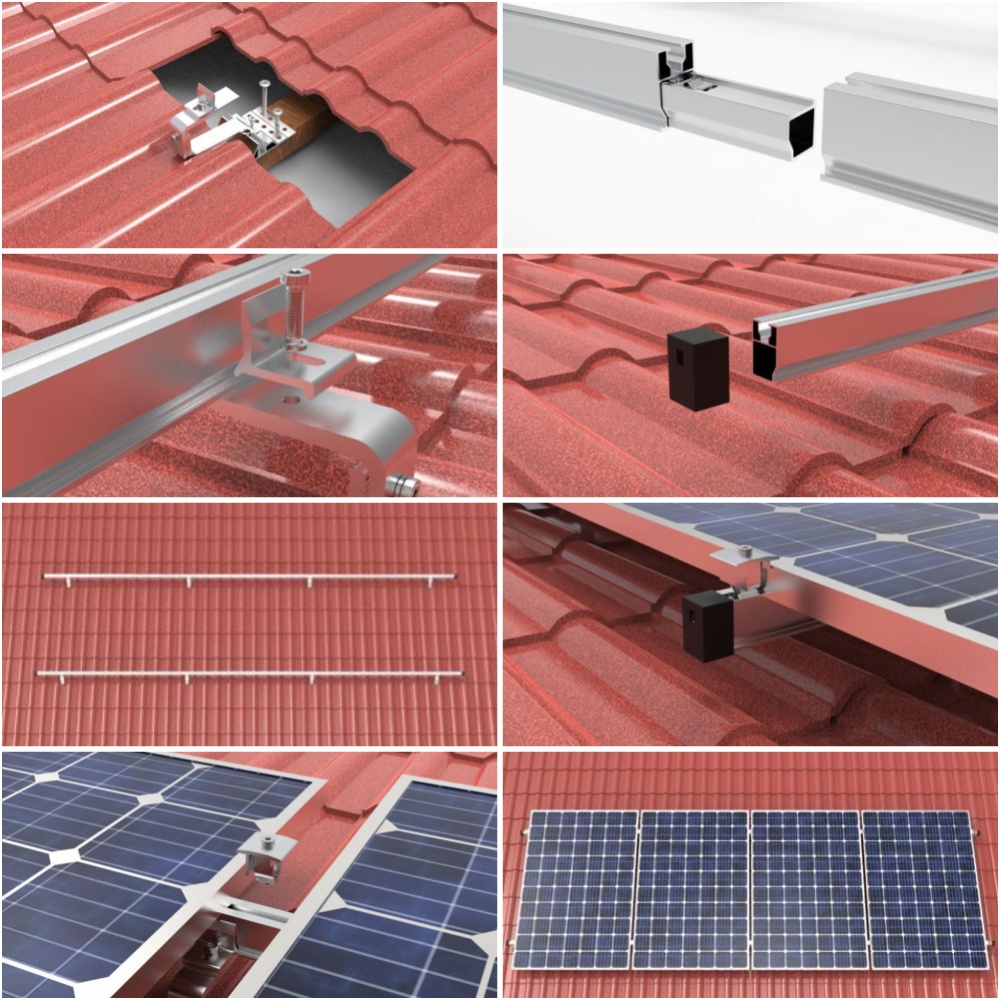

Het algemene installatieproces omvat de volgende stappen:
Controleer de dakconstructie, staat van de dakpannen en installatiegebied voordat u het PV-systeem monteert.
Plaats de premium aluminium dakhaken op de gewenste plaatsen en bevestig ze stevig aan de dakconstructie.
Sluit de montagerails aan op de dakhaken en pas hun positie aan volgens de opstelling van de PV-module.
Gebruik de snelle railconnector om montagerails met elkaar te verbinden waar extra raillengte vereist is.
Plaats de PV-modules op de rails en zet ze vast met de R121 midden- en eindklemmen.
Controleer alle mechanische verbindingen, module-uitlijning en bevestigingsmiddelen voordat u de installatie voltooit.
De Kseng R121 is ontworpen voor fotovoltaïsche toepassingen met pannendaken, waaronder:
Zonnesystemen op het dak van woningen
Commerciële PV-projecten met pannendaken
Europese residentiële zonne-installaties
Kleine en middelgrote fotovoltaïsche systemen op daken
Nieuwe zonne-installaties op bestaande pannendaken
Snelle installatie
Het snelaansluitrailontwerp en de vereenvoudigde klemstructuur helpen de PV-installatie op het dak te stroomlijnen.
Betrouwbare materialen
Het systeem maakt gebruik van AL6005-T5 aluminium en SUS304 roestvrijstalen componenten voor buitenmontage op zonne-energie.
Compatibiliteit met pannendaken
De speciale dakhaak biedt een montage-interface die speciaal is ontworpen voor toepassingen op pannendaken.
Flexibele modulecompatibiliteit
De R121 ondersteunt PV-modules met een dikte van 30–38 mm en een modulebreedte tot 1134 mm.
Europese projectervaring
Het product is gebruikt in zonne-energieprojecten in Europa en wordt ondersteund door CE- en ETN-certificeringsdocumentatie.

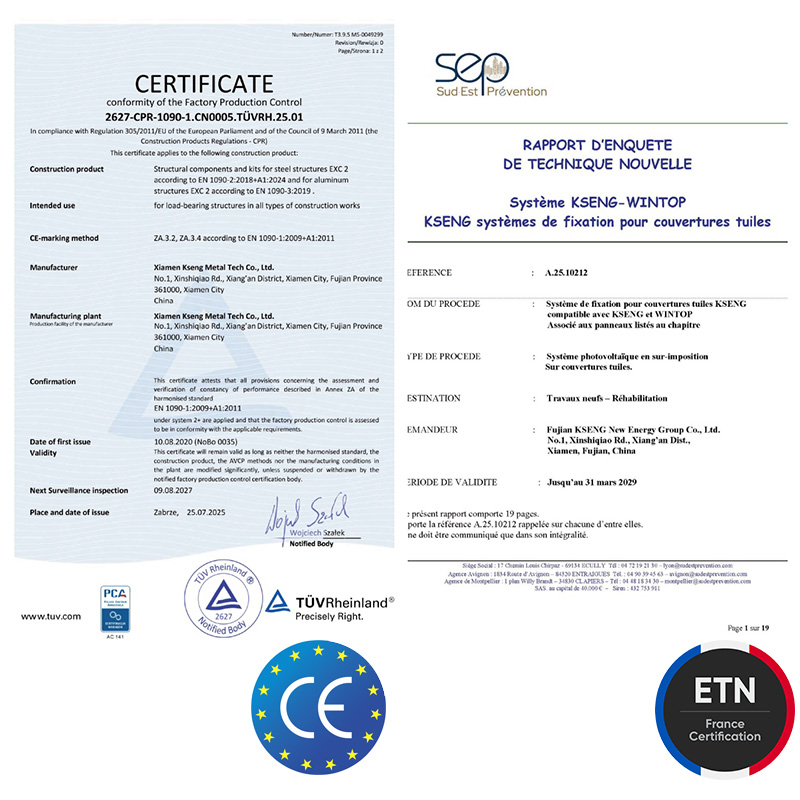

Het Kseng R121 zonnepaneelmontagesysteem met pannendak wordt ondersteund door certificeringsdocumentatie die wordt weergegeven in de productmaterialen, waaronder:
CE
ETN-certificering
Certificerings- en nalevingsvereisten kunnen per markt en project verschillen. Neem contact op met Kseng voor de nieuwste certificeringsdocumenten die van toepassing zijn op uw project.
Xiamen Kseng Metaaltechnologie. Co., Ltd. is gespecialiseerd in montagesystemen voor zonne-energie en PV-montageoplossingen voor verschillende installatieomgevingen.
De R121 maakt deel uit van Kseng's productportfolio voor zonne-montage op daken en is ontworpen om een efficiënte montageoplossing te bieden voor fotovoltaïsche projecten met pannendaken.
De Kseng R121 is een zonne-montagesysteem ontworpen voor het installeren van fotovoltaïsche modules op pannendaken. Er wordt gebruik gemaakt van aluminium dakhaken, montagerails, midden- en eindklemmen, railverbinders en RVS bevestigingsmiddelen.
De R121 is speciaal ontworpen voor zonne-installaties met pannendaken . De uiteindelijke montageconfiguratie moet worden gekozen op basis van het specifieke tegeltype en de dakconstructie.
De R121 ondersteunt zonnepanelen met een moduledikte van 30–38 mm en een modulebreedte tot 1134 mm , volgens de productspecificaties.
De belangrijkste materialen die voor de R121 zijn gespecificeerd, zijn AL6005-T5 aluminium en SUS304 roestvrij staal.
De opgegeven ontwerpwindsnelheid bedraagt 30 m/s . Bij het daadwerkelijke projectontwerp moet rekening worden gehouden met lokale windomstandigheden, dakconstructie, montage-indeling en technische vereisten.
De opgegeven ontwerpsneeuwbelasting bedraagt 0,70 kN/m² . Projectspecifieke structurele berekeningen moeten worden uitgevoerd in overeenstemming met de lokale omstandigheden en toepasselijke normen.
Ja. De R121 is voorzien van een railsysteem met snelle aansluiting en dubbele midden-/eindklemmen , die zijn ontworpen om de aansluiting van componenten en de installatie van PV-modules te vereenvoudigen.
Ja. Het product is gebruikt in zonne-energieprojecten in Europa en de productmaterialen tonen CE- en ETN-certificeringsdocumentatie . Projectspecifieke naleving moet vóór installatie met Kseng worden bevestigd.
