KST-1P
Kseng
Ontworpen voor 1MW+ zonne-energieprojecten, EPC's en zonne-energieontwikkelaars. De KST-1P combineert 1P single-axis tracking, locatiespecifiek structureel ontwerp en intelligente besturing voor PV-toepassingen op utiliteitsschaal.

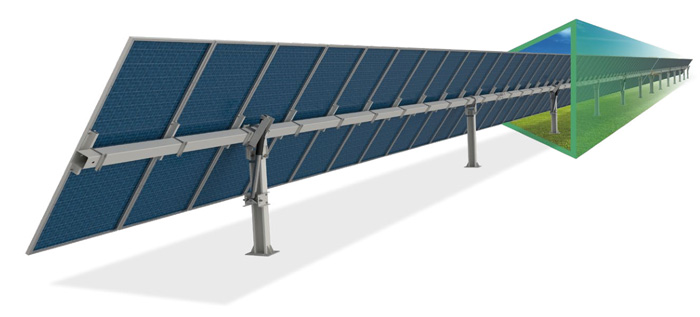

De KST-1P is een 1P horizontaal enkelassig volgsysteem voor zonne-energie, ontworpen voor fotovoltaïsche projecten op utiliteitsschaal . Het is geschikt voor zonne-energieontwikkelaars, EPC-aannemers, IPP's en inkoopteams die aan grootschalige PV-installaties werken.
Het systeem combineert een zwenkaandrijving, intelligente trackingcontrole en een robuuste staalconstructie om een betrouwbare werking op de lange termijn te ondersteunen. Met flexibele funderingsopties en aanpassingsvermogen aan het terrein kan de KST-1P worden ontworpen volgens projectspecifieke locatieomstandigheden.
Belangrijkste hoogtepunten
1P horizontale configuratie met één as
Volgnauwkeurigheid ≤ ±1°
Tot 54 kWp per rij*
Meerdere funderingsopties
Aanpasbaarheid van noord-zuidhellingen tot 20%*
Ontwerplevensduur van 20-25 jaar
De KST-1P is ontworpen voor de structurele, ecologische en operationele vereisten van grootschalige PV-projecten.
De hoofdas, structurele kolommen en tegen corrosie beschermde stalen componenten zijn ontworpen om de vereiste stijfheid en duurzaamheid te bieden voor langdurig gebruik buitenshuis. De zwenkaandrijving en het intelligente besturingssysteem ondersteunen nauwkeurige zonne-tracking, terwijl astronomische positionering en gesloten-lusregeling ervoor zorgen dat de tracker de hele dag uitgelijnd blijft.
Het systeem kan worden aangepast aan verschillende terrein- en funderingsomstandigheden. Afhankelijk van de locatie- en geotechnische vereisten kunnen betonnen funderingen, stalen palen en PHC-palen worden overwogen, terwijl noord-zuidhellingen tot 20% kunnen worden ondersteund, afhankelijk van het projectontwerp.
Voor EPC-aannemers, ontwikkelaars en inkoopteams biedt de KST-1P een schaalbare trackeroplossing, ondersteund door projectspecifieke structurele engineering, flexibele funderingsopties en technische ondersteuning op lange termijn.
Het definitieve structurele ontwerp en de systeemconfiguratie zijn afhankelijk van de projectlocatie, omgevingsbelasting, specificaties van PV-modules en toepasselijke lokale normen.
| Parameterspecificatie | |
|---|---|
| Model | KST-1P |
| Systeemtype | 1P horizontaal volgsysteem met één as |
| Aandrijfsysteem | Zwenkende aandrijving |
| Volgbereik | Tot ±60° (aangepast volgens project) |
| Nauwkeurigheid volgen | ≤ ±1° |
| Maximale capaciteit per rij | Tot 54 kWp* |
| PV-modules per rij | Tot 90 modules (1P × 90)* |
| Aanpassingsvermogen van het terrein | Tot 20% Noord-Zuidhelling* |
| Funderingsopties | Betonnen fundering / stalen paal / PHC-paal |
| Controlesysteem | MCU |
| Volgalgoritme | Astronomisch algoritme + Closed-Loop-besturing |
| Mededeling | RS485 Bedraad / Draadloos ZigBee |
| Voeding | AC-aangedreven / zelfaangedreven DC 24V |
| Materiaal | HDG-staal / Al-Mg-Zn-gecoat staal / koolstofstaal |
| Sneeuwbelasting | 1,4 kN/m²* |
| Windbelasting | Projectspecifiek constructief ontwerp* |
| Garantie | 10 jaar* |
| Ontwerp het leven | 20–25 jaar* |
Ontworpen voor grootschalige PV-toepassingen en krachtige PV-modules.
Astronomische positionering en gesloten-luscontrole ondersteunen nauwkeurige dagelijkse tracking.
Ontworpen voor variërende terreinomstandigheden, met een noord-zuid-hellingsaanpassing tot 20%, afhankelijk van het projectontwerp.
Ondersteunt betonnen funderingen, stalen palen en PHC-palen afhankelijk van de omstandigheden ter plaatse.
Een modulair structureel ontwerp ondersteunt efficiënt transport, montage en veldinstallatie.
Trackerconfiguratie, structurele belastingen, funderingsontwerp en lay-out kunnen worden ontworpen op basis van de projectomstandigheden.

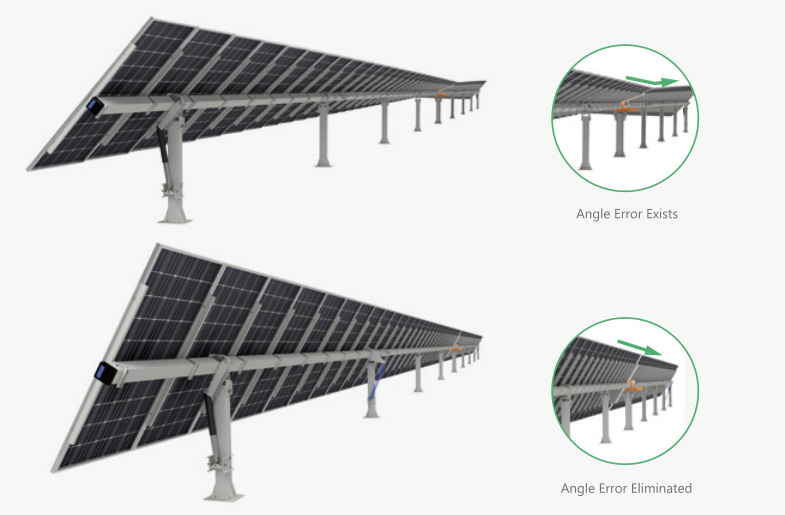

De KST-1P combineert astronomische positionering met gesloten-lusregeling om de hele dag door een nauwkeurige positionering van de tracker te behouden.
Berekent de positie van de zon op basis van de geografische locatie, datum en tijd van het project.
Sensorfeedback kan worden gebruikt om afwijkingen te detecteren en de positie van de tracker aan te passen.
De trackingnauwkeurigheid kan ≤ ±1° bereiken , afhankelijk van de systeemconfiguratie en bedrijfsomstandigheden.
Backtracking-logica helpt de schaduw van rij tot rij te verminderen tijdens lage zonnehoeken en kan worden geconfigureerd op basis van de projectindeling en de locatieomstandigheden.
RS485 bekabelde of draadloze communicatieopties ondersteunen systeembewaking en -besturing.

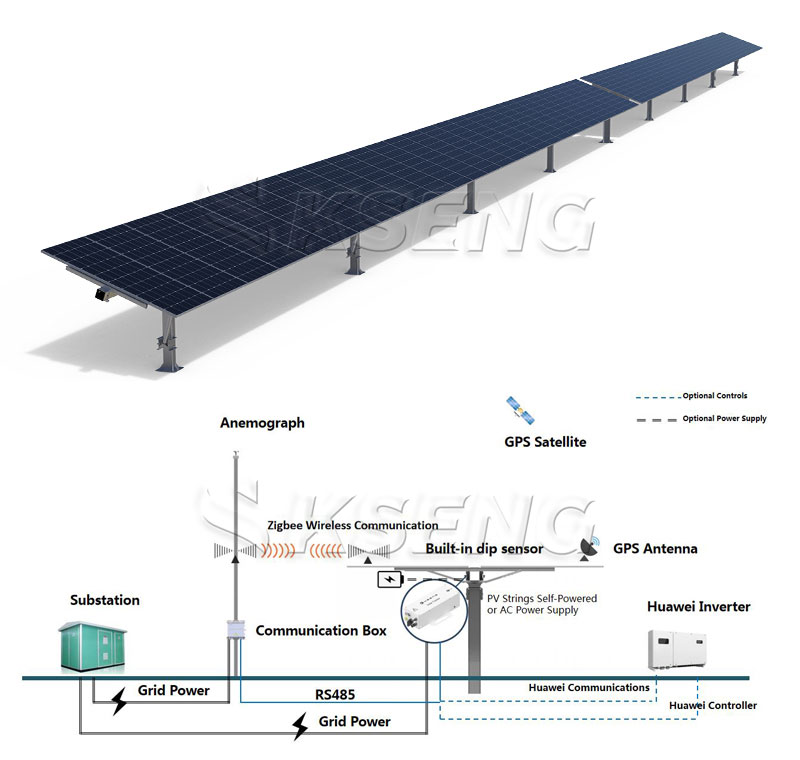

Systeemcontrole en communicatiearchitectuur
De KST-1P integreert intelligente trackingcontrole, GPS-positionering, bekabelde of draadloze communicatie en flexibele voedingsopties voor PV-toepassingen op nutsschaal.
De KST-1P is ontworpen voor de structurele en milieuvereisten van PV-projecten op utiliteitsschaal.

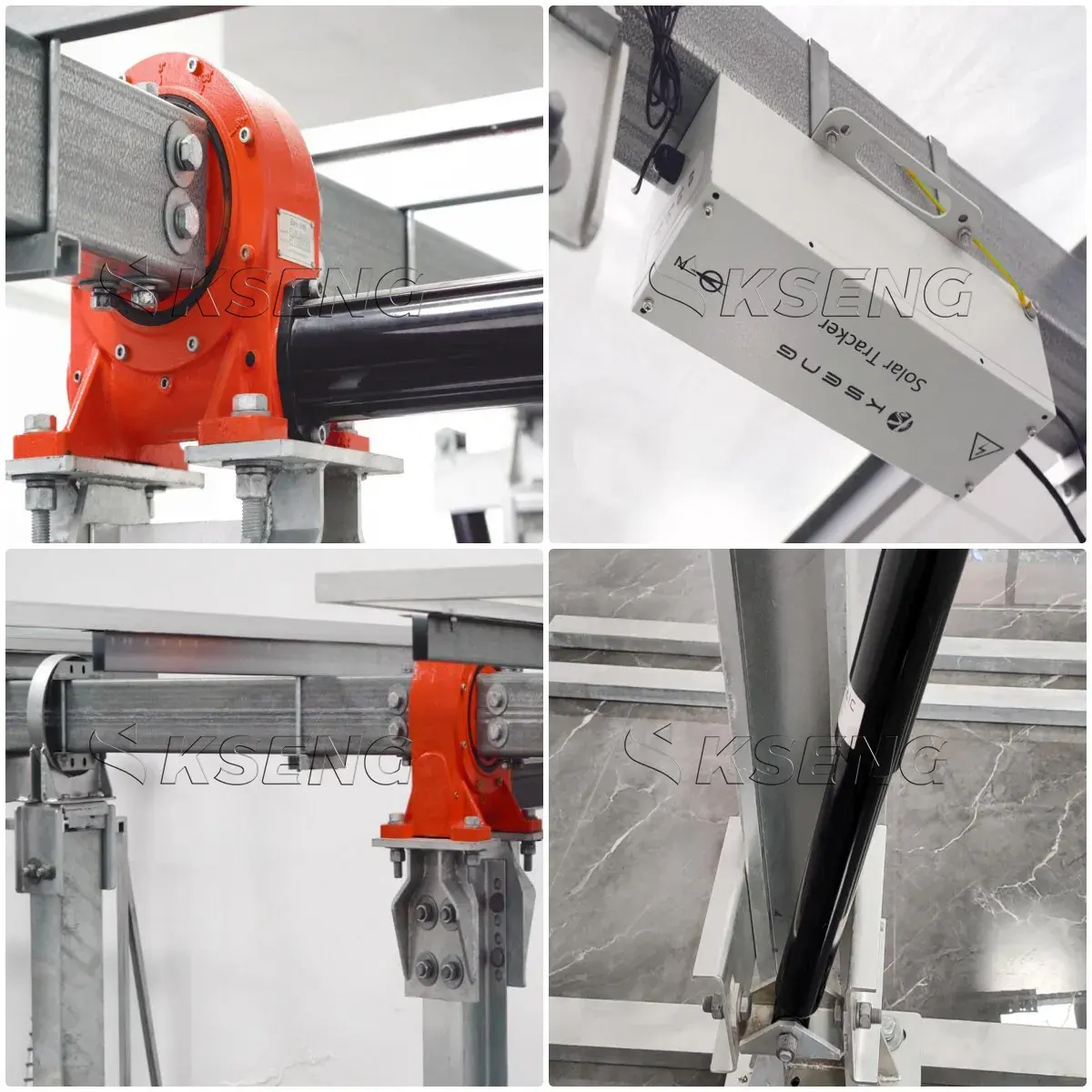

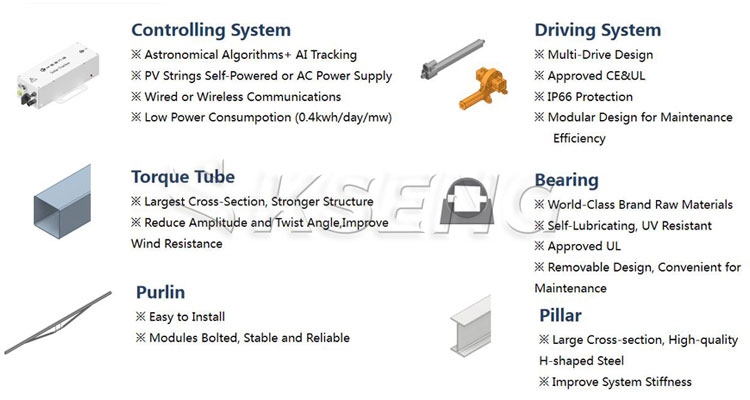

De KST-1P maakt gebruik van een modulair structureel ontwerp met geoptimaliseerde torsiebuizen, aandrijfcomponenten, lagers, gordingen en steunpilaren om structurele stabiliteit te bieden en installatie en onderhoud te vergemakkelijken.
Een compacte zwenkaandrijving zorgt voor gecontroleerde rotatiebeweging en houdkoppel voor de rupsconstructie.
De hoofdas, kolommen en structurele componenten zijn ontworpen volgens projectspecifieke mechanische en omgevingseisen.
Structurele belastingen worden geëvalueerd op basis van de projectlocatie, toepasselijke normen en locatieomstandigheden.
De structurele configuratie is ontworpen om mechanische bewegingen en dynamische belastingen tijdens bedrijf te beheersen.
Het definitieve constructieve ontwerp is afhankelijk van projectspecifieke engineering en toepasselijke lokale normen.

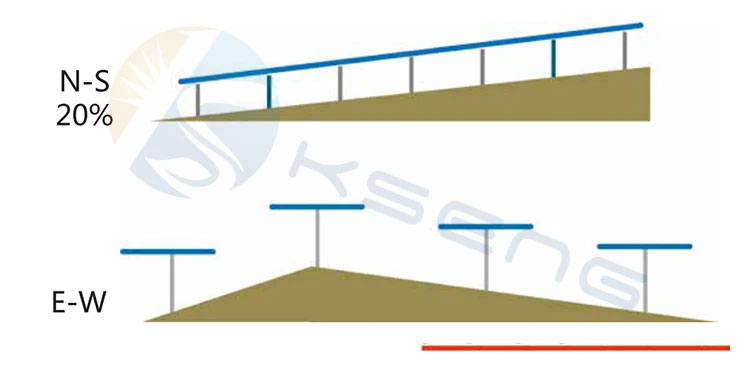

Zonne-energieprojecten op utiliteitsschaal hebben vaak betrekking op oneffen terrein, hellingsvariaties en verschillende funderingscondities. De KST-1P is ontworpen om lay-outflexibiliteit te bieden voor uitdagende projectlocaties.
Ondersteunt noord-zuidhellingen tot 20%, afhankelijk van projectspecifieke engineering.
De trackerconfiguratie is geschikt voor variërende oost-west-terreinomstandigheden door middel van projectspecifieke lay-out en structureel ontwerp.
Afhankelijk van de bodemgesteldheid en projectvereisten kunnen betonnen funderingen, stalen palen en PHC-palen worden overwogen.
De configuratie van de trackerrijen, het funderingsontwerp en de structurele parameters zijn geoptimaliseerd op basis van het terrein, de geotechnische en omgevingsomstandigheden van het project.
De KST-1P maakt gebruik van corrosiebestendige structurele materialen die zijn geselecteerd voor langdurige PV-toepassingen buitenshuis.
Thermisch verzinkt (HDG) staal
Al-Mg-Zn gecoat staal
Structurele componenten van koolstofstaal
Corrosiebescherming voor langdurige blootstelling buitenshuis
Materiaalkeuze en corrosiebescherming kunnen worden aangepast aan de projectlocatie en de omgevingsomstandigheden.
De KST-1P is ontworpen ter ondersteuning van grootformaat, krachtige PV-modules die vaak worden gebruikt in zonne-energieprojecten op nutsschaal.
Compatibel met reguliere grootformaat PV-modules, inclusief 210 mm celtechnologie en 600 W-klasse en PV-modules met een hoger vermogen, afhankelijk van het projectontwerp.
Ondersteunt maximaal 90 modules per rij in een 1P-configuratie, afhankelijk van de moduleafmetingen en het structurele ontwerp.
De maximale rijcapaciteit kan ongeveer 54 kWp bereiken op basis van een moduleconfiguratie van 600 W.

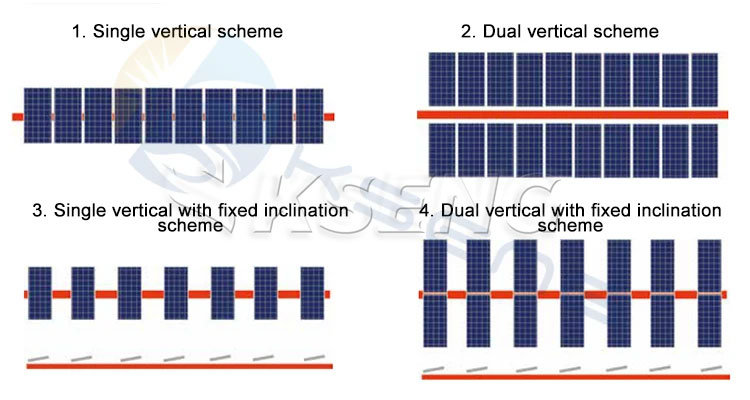

De KST-1P ondersteunt verschillende PV-moduleconfiguraties op basis van moduleafmetingen, rij-indeling en projectspecifieke structurele vereisten.
De definitieve moduleconfiguratie is afhankelijk van de afmetingen van de PV-module, het gewicht, de wind- en sneeuwbelasting, de rijconfiguratie en de locatiespecifieke constructietechniek.

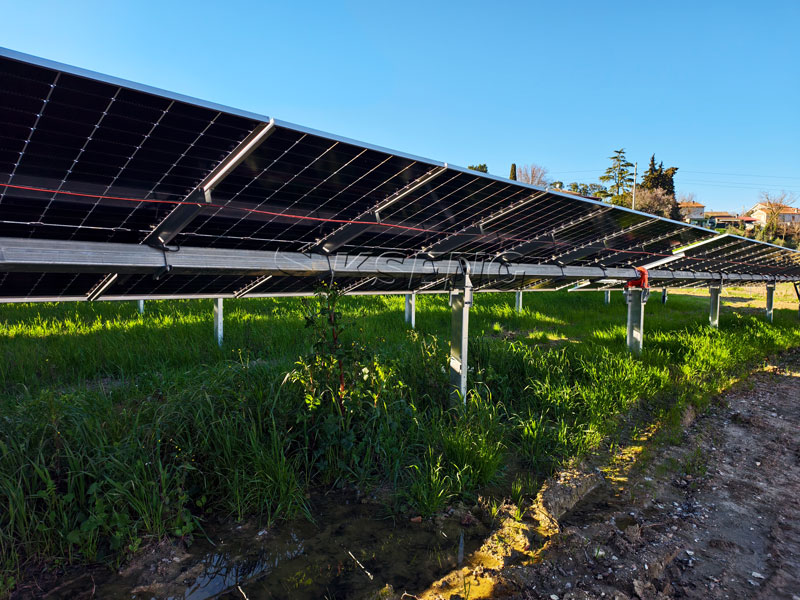

De KST-1P is ingezet in een 11 MW enkelassig zonnetrackerproject in Italië , waarmee de toepassing ervan in een echt Europees zonneproject op nutsschaal wordt gedemonstreerd.
Locatie: Italië
Projectcapaciteit: 11 MW
Trackermodel: KST-1P
Systeem: 1P horizontale tracker met één as
PV-toepassing op utiliteitsschaal
KST-1P trackersysteem met één as
Compatibiliteit met krachtige PV-modules
Aanpassingsvermogen van het terrein voor uitdagende locaties
Intelligente tracking en monitoring
Ontworpen voor langdurig projectgebruik
Europese zonne-energieprojecten vereisen vaak een zorgvuldige afweging van structurele belastingen, terrein, moduleconfiguratie, installatieomstandigheden en lokale vereisten.
Ons project in Italië biedt een referentie uit de praktijk voor EPC's, ontwikkelaars en inkoopteams die trackingoplossingen met één as voor Europese zonneparken evalueren.
CTA: Bekijk de casestudy van het Italië-project
De KST-1P integreert intelligente besturings- en beveiligingsfuncties om een betrouwbare werking op de lange termijn te ondersteunen.
Helpt de schaduw van rij tot rij te verminderen bij lage zonnehoeken.
RS485- en draadloze communicatieopties ondersteunen bewaking en bediening op afstand.
Systeemmonitoring- en diagnosefuncties helpen bij het identificeren van operationele problemen en ondersteunen het onderhoud.
De tracker kan automatisch terugkeren naar een vooraf gedefinieerde nachtpositie volgens de besturingsstrategie.
De KST-1P is ontworpen om zonne-energieprojecten op utiliteitsschaal te helpen de energieopbrengst, structurele vereisten, installatie-efficiëntie en bedrijfskosten op de lange termijn in evenwicht te brengen.
Tracking met één as kan de opvang van zonne-energie vergroten in vergelijking met systemen met vaste kanteling. De werkelijke winst is afhankelijk van de locatie van de locatie, het weer, de trackerconfiguratie, de rijafstand en het projectontwerp.
De modulaire structuur ondersteunt gestroomlijnd transport, montage en installatie.
Het funderingstype en de structurele configuratie kunnen worden geselecteerd op basis van de bodemgesteldheid en projectvereisten.
Duurzame structurele materialen, intelligente bediening en communicatie op afstand ondersteunen de werking en het onderhoud van het systeem op lange termijn.
Projectspecifieke energieopbrengst- en financiële analyses moeten worden geëvalueerd op basis van de werkelijke omstandigheden ter plaatse.
Elk zonneproject op nutsschaal heeft verschillende terrein-, wind-, sneeuw-, bodem- en moduleomstandigheden. KST-1P trackerconfiguraties kunnen daarom worden ontworpen volgens de specifieke projectvereisten.
Projectlocatie
Wind- en sneeuwbelasting
Terrein en helling
Bodem- en funderingscondities
Afmetingen en gewicht van de PV-module
Tracker-rijconfiguratie
Elektrische en communicatievereisten
Toepasselijke lokale normen en voorschriften
Deel uw projectlocatie, capaciteit, module-informatie en voorlopige locatievereisten met ons team.
Onze ingenieurs kunnen de projectomstandigheden evalueren en een geschikte KST-1P-configuratie aanbevelen.
CTA: Projectvereisten indienen
Kseng onderhoudt kwaliteitsmanagement- en productconformiteitsprocessen voor zijn oplossingen voor montage en tracking van zonne-energie.
De KST-1P-productpagina vermeldt momenteel:
TÜV
CE
ISO9001
Aanvullende projectspecifieke documentatie en nalevingsvereisten kunnen worden beoordeeld op basis van de doelmarkt, projectlocatie en toepasselijke normen.
Heeft u certificerings- of compliancedocumenten nodig voor uw project?
Neem contact op met ons team om uw projectvereisten te bespreken.
Kseng produceert montage- en volgsystemen voor zonne-energie en ondersteunt technische en commerciële vereisten op projectniveau.
Onze trackeroplossingen zijn ontworpen voor grootschalige PV-projecten en zijn ingezet op internationale markten.
Ons team kan de trackerconfiguratie, structurele vereisten, funderingsoverwegingen en projectspecifieke technische documentatie ondersteunen.
Wij ondersteunen bulkinkoop voor EPC-aannemers, ontwikkelaars, distributeurs en eigenaren van zonne-energieprojecten.
De KST-1P wordt gedekt door een garantie van 10 jaar, onderworpen aan de toepasselijke garantievoorwaarden.
Onze Europese projectenportfolio omvat zonne-trackerinstallaties op utiliteitsschaal in markten zoals Italië.
Veelgestelde vragen
Ja. De KST-1P is ontworpen voor grootschalige fotovoltaïsche toepassingen en kan worden geconfigureerd voor projecten op utiliteitsschaal. De uiteindelijke systeemconfiguratie hangt af van de projectcapaciteit, moduleselectie, terrein- en structurele vereisten.
1P betekent dat PV-modules in een configuratie met één portret op de trackerrij worden geïnstalleerd. De configuratie wordt veel gebruikt voor grootschalige zonne-energieprojecten.
Het standaard trackingbereik bedraagt ±45° tot ±60°, afhankelijk van de projectconfiguratie.
De gespecificeerde volgnauwkeurigheid kan ≤ ±1° bereiken, afhankelijk van de systeemconfiguratie en bedrijfsomstandigheden.
Ja. Het systeem is geschikt voor noord-zuidhellingen tot 20%, afhankelijk van projectspecifieke engineering. De oost-west-terreinomstandigheden kunnen ook worden geëvalueerd tijdens het projectontwerp.
De KST-1P kan worden ontworpen met betonnen funderingen, stalen palen of PHC-palen, afhankelijk van de bodemgesteldheid en projectvereisten.
Het systeem is ontworpen om mainstream grootformaat PV-modules met hoog vermogen te ondersteunen. Compatibiliteit moet worden bevestigd aan de hand van de werkelijke moduleafmetingen, het gewicht en de montagevereisten.
Het systeem maakt gebruik van een op MCU gebaseerde besturingsarchitectuur met astronomische positionering en gesloten-lusregeling. Communicatieopties omvatten bekabelde en draadloze RS485-communicatie.
De tracker kan worden geconfigureerd voor wisselstroom of zelfaangedreven DC 24V-werking, afhankelijk van de projectvereisten.
De KST-1P is ontworpen voor een levensduur van 20–25 jaar, afhankelijk van projectomstandigheden, installatiekwaliteit en onderhoud.
Het product wordt vermeld met een garantie van 10 jaar, onderworpen aan de toepasselijke garantievoorwaarden.
Ja. Geef uw projectcapaciteit, locatie, module-informatie en voorlopige technische vereisten op. Ons team kan het project beoordelen en een geschikte trackerconfiguratie en offerte verstrekken.
