Een fotovoltaïsche (PV) montagestructuur, ook wel zonnepaneelbeugel genoemd , is het 'skelet' dat zonnepanelen ondersteunt, ze in een optimale hoek vastzet en bestand is tegen wind, sneeuw en omgevingsbelasting. De structurele integriteit ervan bepaalt direct de levensduur en efficiëntie van meer dan 25 jaar van een zonne-energiecentrale. Hieronder lichten we de vier kerncomponenten van een PV-montagesysteem toe : kolommen, balken, rails en connectoren, met details over hun functies, materialen en toepassingen.

1. PV-montagekolommen: de Vertical Support Foundation

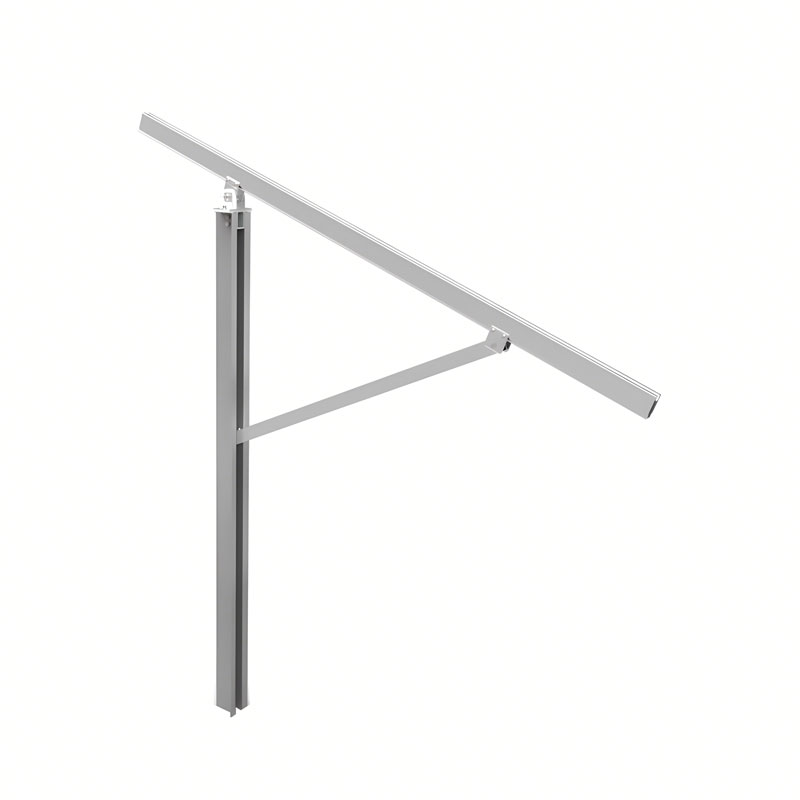

Kolommen (of palen) zijn verticale dragende componenten die het montagesysteem verbinden met de fundering (betonnen basis, grondschroef of dakconstructie). Ze dragen het volledige gewicht van zonnepanelen, balken en rails, terwijl ze weerstand bieden aan verticale en horizontale krachten (bijvoorbeeld windbelasting, sneeuwdruk).

Belangrijkste functies:

Verdraag verticale belastingen van zonnepanelen en bovenconstructies.
Bepaal de hoogte en hoogte van het zonnepaneel.
Breng ladingen veilig over naar de fundering en de grond.

Gemeenschappelijke materialen:

Thermisch verzinkt staal: Hoge sterkte, lage kosten, ideaal voor op de grond gemonteerde systemen in gebieden met zware sneeuw/wind.
Geanodiseerd aluminium: lichtgewicht (30% lichter dan staal), corrosiebestendig, perfect voor kustgebieden of vochtige gebieden.
Gelegeerd staal: hoge treksterkte, gebruikt voor zware projecten of projecten met grote overspanningen.

Typen: Voorkolommen (kantelhoek aanpassen), achterkolommen (behoud van stabiliteit) en steunkolommen (voor grote arrays).

2. PV-montagebalken: de horizontale lastverdeler

Balken (of dwarsbalken/hoofdbalken) zijn horizontale componenten die tussen kolommen worden geïnstalleerd en het hoofdframe van de PV-montagestructuur vormen. Ze ondersteunen de rails en zonnepanelen en verdelen de belastingen gelijkmatig over de kolommen om structurele vervorming te voorkomen.

Belangrijkste functies:

Verbind kolommen om een stabiel horizontaal frame te vormen.
Steunrails en zonnepanelen, die lasten overbrengen naar kolommen.
Houd de afstand en uitlijning van de zonnepanelen aan.

Gemeenschappelijke materialen en profielen:

C/Z-vormig gegalvaniseerd staal: Hoge stijfheid, kosteneffectief, veel gebruikt in vaste PV-beugels.
Aluminiumlegering (6063‑T5): Lichtgewicht, gemakkelijk te verwerken, geschikt voor dak- en woonsystemen.
I-balk/H-balk: Voor grootschalige op de grond gemonteerde elektriciteitscentrales die een hoog draagvermogen vereisen.

Installatietip: De balken worden met bouten (geen lassen) aan de kolommen vastgemaakt voor eenvoudige montage en demontage, waardoor de arbeidskosten ter plaatse worden verlaagd.

3. PV-montagerails: de zonnepaneeldrager

Rails (of geleiderails) zijn horizontale/aluminium extrusiecomponenten die op balken worden geïnstalleerd en dienen als direct montageoppervlak voor zonnepanelen. Ze vormen de 'brug' tussen de zonnepanelen en het montageframe, waardoor de panelen veilig worden bevestigd en uitgelijnd.

Belangrijkste functies:

Zorg voor een vlak, stabiel oppervlak voor de installatie van zonnepanelen.
Zet panelen vast met klemmen (midden-/eindklemmen) en weersta windtrillingen.
Zorg voor een nauwkeurige aanpassing van de paneelafstand en uitlijning.

Gemeenschappelijke materialen en kenmerken:

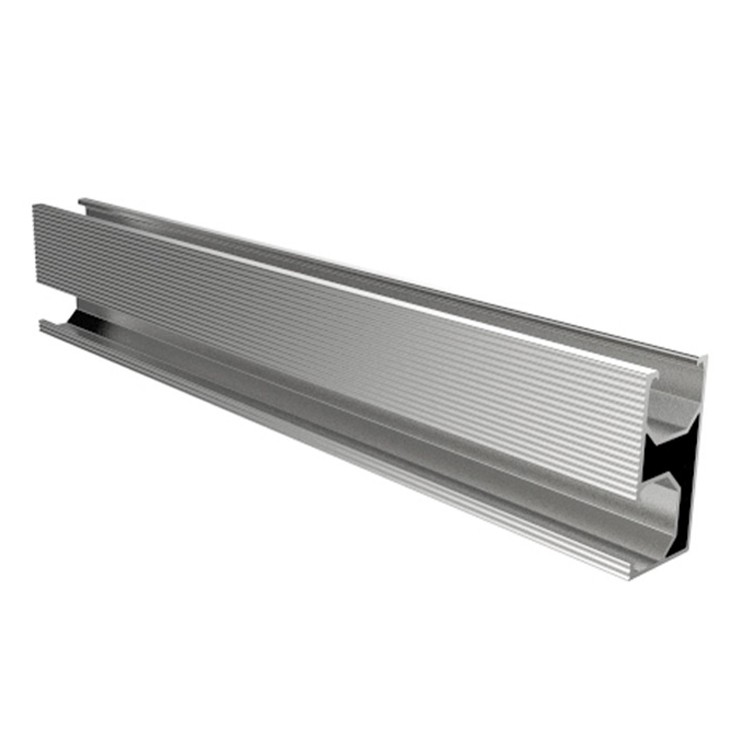

Geanodiseerde aluminiumlegering (6063-T5): Het standaardmateriaal voor PV-rails : corrosiebestendig, lichtgewicht en compatibel met de meeste zonnepanelenklemmen.
Geëxtrudeerd profielontwerp: T-gleuf/C-gleufgroeven voor flexibele kleminstallatie en eenvoudige aanpassing ter plaatse.
Lengteaanpassing: op projectspecifieke lengtes gesneden (doorgaans 2,4 m–6 m) om verspilling te minimaliseren.

Typen: standaardrails (voor gewone panelen), heavy-duty rails (voor grote/zware modules) en minirails (voor kleine rooftop-systemen).

4. PV-montageconnectoren: de structurele 'verbindingen'

Connectoren (inclusief bouten, moeren, klemmen, hoeken en beugels) zijn kleine maar cruciale componenten die kolommen, balken en rails verbinden tot een uniforme structuur. Zij zijn de 'verbindingen' van het PV-montagesysteem, die zorgen voor structurele stabiliteit en voorkomen dat ze losraken door langdurige trillingen.

Belangrijkste functies:

Verbind kolommen met balken, balken met rails en rails met panelen.
Weersta schuif- en trekkrachten en behoud de structurele integriteit onder dynamische belastingen (wind/aardbeving).
Maakt montage zonder gereedschap of snelle montage met bouten mogelijk, waardoor de installatietijd wordt verkort.

Veel voorkomende typen en materialen:

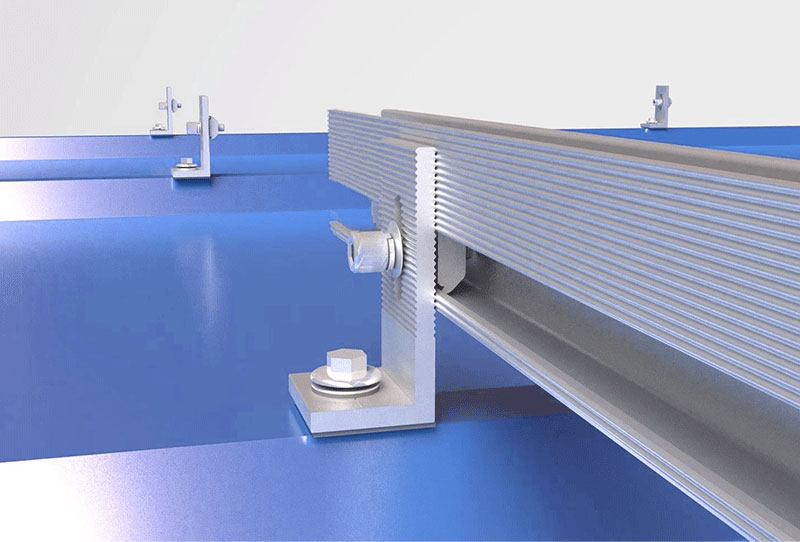

L-hoeken (rechthoekige connectoren): Verbind verticale/horizontale componenten (kolommen-balken, balken-rails); aluminium of gegalvaniseerd staal.

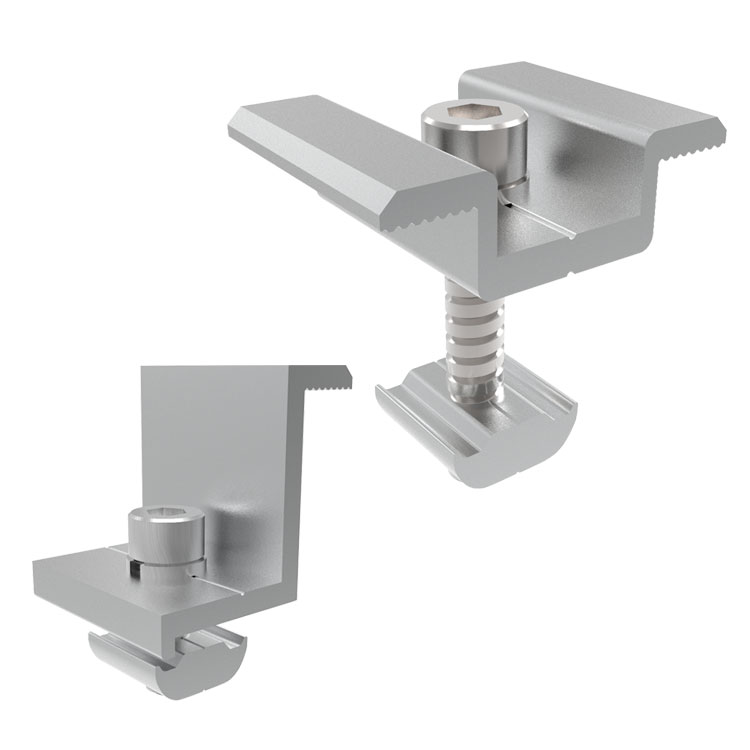

Midden-/eindklemmen: Bevestig zonnepanelen aan rails; geanodiseerd aluminium met roestvrijstalen bouten.
Bouten/moeren/ringen: Kernbevestigingen; roestvrij staal (304/316) voor corrosiebestendigheid, met anti-loslating ontwerp.
Driehoeksbeugels: Verbeteren de stabiliteit van de verbindingen tussen kolombalken, vooral in gebieden met veel wind.

Kritieke vereiste: Alle connectoren moeten overeenkomen met het materiaal van de hoofdcomponenten (aluminium connectoren voor aluminium rails) om galvanische corrosie te voorkomen.

Waarom kiezen voor de PV-montageconstructies van Kseng Energy?

Als professionele fabrikant van PV-montagebeugels ontwerpt en produceert Kseng Energy hoogwaardige zonne-montagesystemen met de volgende voordelen:

Eersteklas materialen: Alle kolommen, balken, rails en connectoren zijn gemaakt van corrosiebestendig aluminium of gegalvaniseerd staal, wat een levensduur van 25 jaar garandeert.
Structurele stabiliteit: Ontworpen om extreme weersomstandigheden te weerstaan (windsnelheid tot 60 m/s, sneeuwbelasting tot 1,5 kN/m²).
Eenvoudige installatie: Modulair ontwerp met bouten vermindert de tijd ter plaatse met 30% vergeleken met gelaste systemen.
Maatwerkoplossingen: op maat gemaakt voor zonne-energieprojecten op daken, op de grond, in de landbouw en aan de kust.
Wereldwijde certificeringen: TUV-, CE- en ISO-certificeringen garanderen naleving van internationale normen.

Conclusie

Kolommen, balken, rails en connectoren zijn de vier pijlers van een betrouwbare PV-montagestructuur . Elk onderdeel speelt een unieke rol bij het ondersteunen van zonnepanelen, het verdelen van belastingen en het garanderen van stabiliteit op lange termijn. Door hun functies, materialen en toepassingen te begrijpen, kunt u de optimale PV-beugel voor uw zonne-energieproject selecteren, of het nu gaat om residentiële, commerciële of utiliteitsprojecten.

Neem vandaag nog contact op met Kseng Energy Ons deskundige team biedt one-stop-services, van ontwerp en productie tot installatiebegeleiding, zodat u de efficiëntie en ROI van zonne-energie kunt maximaliseren. voor hoogwaardige, kosteneffectieve PV-montageoplossingen .
