1. Ontwerp van de productstructuur

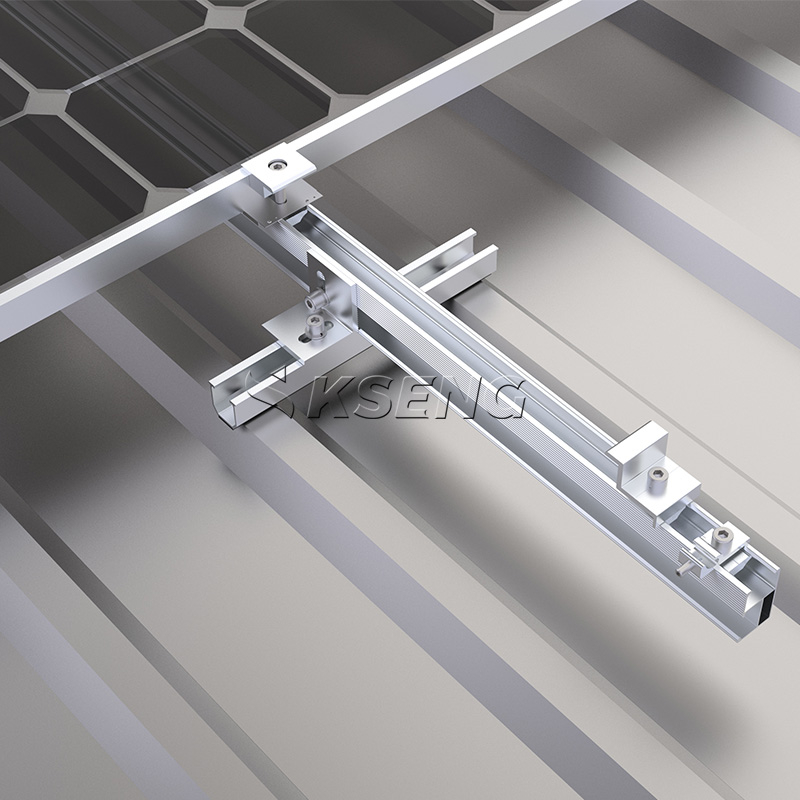

Deze commerciële montageset voor zonne-energie bestaat uit drie kernonderdelen: U-minibasisrail, L-vormige voetbeugel en lange hoofdrail. De U mini-basisrail wordt alleen op de spanningspunten op de verhoogde ribben van het trapeziumvormige metalen dak bevestigd, in plaats van het hele dakoppervlak te bedekken. De L-voetbeugel verbindt de U-basisrail en de hoofdrail, waardoor horizontale en verticale aanpassing mogelijk is om dakoneffenheden en maattolerantie van metalen platen te compenseren. Lange hoofdrails worden parallel gelegd om PV-modules te dragen, vergrendeld door middenklemmen en eindklemmen om de zonnepanelen stabiel te bevestigen. De gescheiden gelaagde structuur kan spanningen opvangen die worden veroorzaakt door thermische uitzetting en krimp van het dak, waardoor verborgen scheuren van zonnepanelen en dakschade worden vermeden.
2. Uitstekende waterdichte en dakbeschermingsprestaties

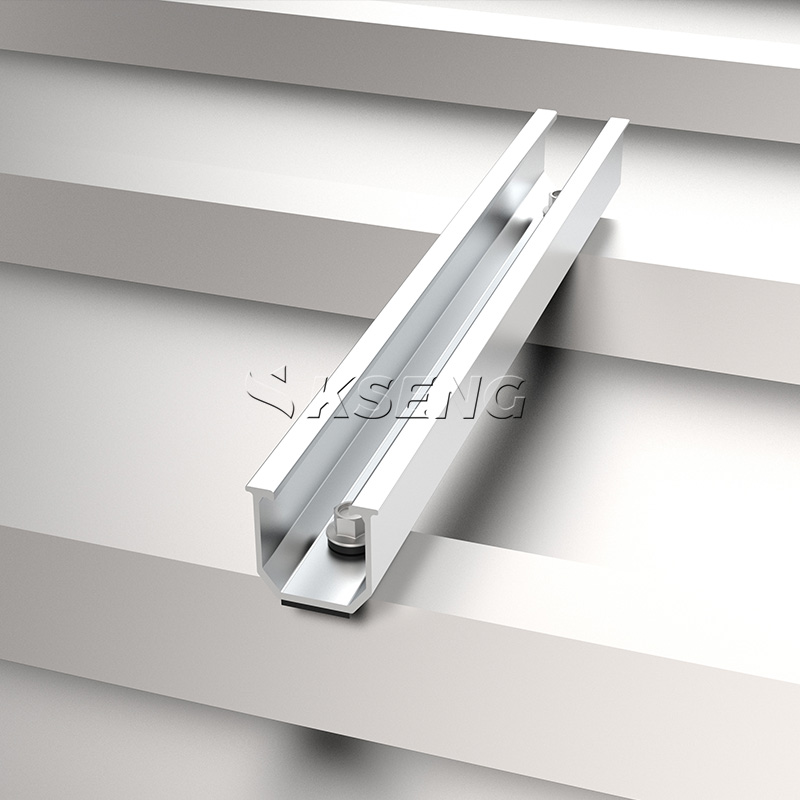

Elke U-mini-basisrail is voorzien van een EPDM antislip waterdichte rubberen pakking over de volledige lengte. Roestvrijstalen zelftappende schroeven dringen door het rubberen kussen heen voor een dubbele afdichting, waardoor lekkage van regenwater uit de schroefgaten effectief wordt voorkomen. We boren alleen gaten in de verhoogde ribben van het metalen dak in plaats van in watertankgebieden om het risico op waterlekkage te minimaliseren. De EPDM-pakking isoleert aluminiumlegering en gegalvaniseerde staalplaten om galvanische corrosie te voorkomen en dakroest en perforatie te voorkomen. Korte U-basisrails maken alleen op vaste punten contact met het dak, zonder wrijving over een groot oppervlak om de coating van het metalen dak te krassen, waardoor de levensduur van het originele fabrieksdak wordt verlengd.
3. Brede compatibiliteit en flexibele installatie

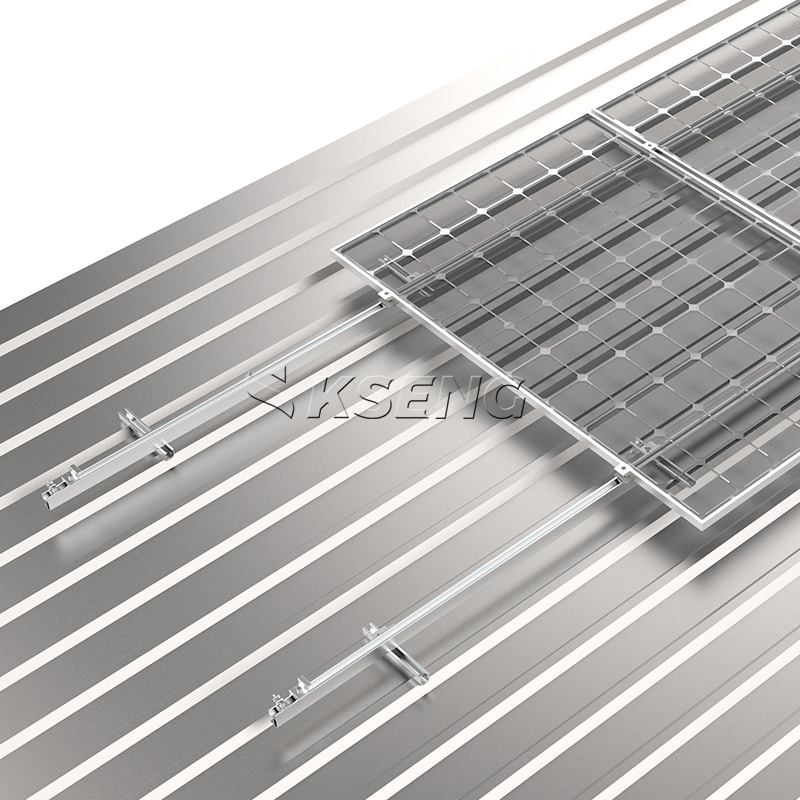

Het Kseng U-basis zonnerek past op de meeste gangbare trapeziumvormige gegolfde metalen platen, inclusief 840, 900, 760, 820 profielen. De lengte van de U-mini-basisrail kan ter plaatse worden ingekort om te passen bij de verschillende ribafstanden, terwijl meerdere specificaties van L-voetbeugels verstelbare montagehoogtes bieden. Lange hoofdrails kunnen vrij worden gesplitst voor onbeperkte uitbreiding van de PV-array, compatibel met monofaciale zonnepanelen van 450 W–700 W, die zowel de lay-out van de liggende als de staande module ondersteunen. Alle accessoires zijn gestandaardiseerde modulaire onderdelen zonder laswerk op maat. Eén werknemer kan de montage op een hoog dak voltooien om bouwtijd te besparen.
4. Duurzaam materiaal en stabiele mechanische prestaties
Alle aluminium extrusies zijn gemaakt van 6063-T5-materiaal met een hard geanodiseerde oppervlaktebehandeling, bestand tegen zure regen en kustzoutmistcorrosie. Alle bouten, schroeven en klemmen zijn van roestvrij staal 304 voor langdurig roestvrij gebruik, passend bij de levensduur van 25 jaar van zonnepanelen. Meerdere U-basis + L-voetconstructies ondersteunen de hoofdrail met tussenruimtes, waardoor de windbelasting en sneeuwbelasting gelijkmatig worden verdeeld over de dakribben zonder dat plaatselijke spanning de metalen plaat scheurt. Gereserveerde montageopeningen maken thermische uitzetting en krimp mogelijk, waardoor stabiele mechanische prestaties in tyfoon- en zware sneeuwgebieden worden gegarandeerd.
Veelgestelde vragen:
Vraag 1: Voor welk soort dak is dit zonne-montagesysteem geschikt?
A1: Dit rek is ontworpen voor trapeziumvormig gegolfd metalen dak, tinnen dak met niet-staande naad, dat veel wordt gebruikt op fabrieks-, magazijn-, logistiek park- en supermarktdak. Geschikt voor trapeziumvormige metalen platen 840/900/760/820.
Vraag 2: Hoe werkt de L-voetbeugel met U-mini-basisrail?
A2: De L-voet fungeert als een verstelbare connector tussen de U-basisrail en de lange hoofdrail. Het ondersteunt horizontale en verticale aanpassing om oneffen dakoppervlak en plaatmaatfouten in evenwicht te brengen, waarbij de vaste dakbasis en de PV-draagrail worden gescheiden om structurele spanningen te bufferen.
Vraag 3: Zal deze zonnebeugel daklekkage veroorzaken?
A3: Het systeem heeft een dubbel waterdicht ontwerp: EPDM-pakking over de volledige lengte onder U-basisrail + boren met alleen ribben zonder ponsen op waterkanalen. De zelftappende schroef dringt door het rubberen kussen heen om gaten af te dichten, waardoor het risico op waterlekkage aanzienlijk wordt verminderd.
Vraag 4: Van welk materiaal zijn uw montagecomponenten voor zonne-energie gemaakt?
A4: Structurele rails en beugels zijn van 6063-T5 geanodiseerd aluminium; alle bevestigingsmiddelen, klemmen zijn van SUS304 roestvrij staal; waterdichte pad is weerbestendig EPDM-rubber, 25 jaar buitenlevensduur.
Vraag 5: Is het eenvoudig om dit U-basis-zonnerek op een hoog metalen dak te installeren?
A5: Alle modulaire lichtgewicht onderdelen zijn gemakkelijk mee te nemen op het dak. Standaard installatiestappen: U-basisrail bevestigen → L-voetbeugel installeren → hoofdrail leggen → zonnepanelen vergrendelen met klemmen, één installateur kan de constructie zelfstandig afwerken.
Vraag 6: Vermindert deze zonnebeugel de belasting op het metalen dak?
A6: U-basisrails zijn alleen op spanningsdragende ribpunten aangebracht, de belasting van zonnepanelen wordt gelijkmatig verdeeld over meerdere dakribben, waardoor de lokale druk op het dunne metalen dak wordt verminderd, de meeste oude pakhuizen hebben geen extra dakversterking nodig.
