Platte daken bieden unieke flexibiliteit voor commerciële en residentiële zonnepanelen. Het kiezen van de juiste paneeloriëntatie verandert echter fundamenteel de projecteconomie, de structurele belasting en de energieopbrengst op de lange termijn. Je kunt panelen niet zomaar op een vlak oppervlak laten vallen zonder een weloverwogen structurele en geografische strategie.
Traditionele zonnemodellen gebruiken vaak standaard zonnepanelen op het zuiden. Installateurs gebruiken deze aanpak om maximale efficiëntie per paneel te realiseren. Tegenwoordig is er zichtbaar een verschuiving in de sector gaande. Oost-West- of dual-tilt-configuraties domineren steeds meer moderne installaties. Ze lossen kritische ruimtebeperkingen op en gaan effectief om met harde windbeperkingen.
Dit artikel biedt een uitgebreid beoordelingskader voor de beslissingsfase voor gebouweigenaren en facility managers. Wij zullen u begeleiden bij het rechtstreeks vergelijken van oriëntatiestrategieën. U leert omgaan met lastige gewichtslimieten en selecteert de optimale montagehardware voor uw specifieke energieverbruiksprofiel.
Systeemdichtheid versus piekopbrengst: Op het zuiden gerichte panelen genereren hogere individuele piekopbrengsten, maar oost-westconfiguraties maken tot 30% meer panelen op dezelfde dakoppervlakte mogelijk door de schaduwopeningen tussen de rijen te elimineren.
Aerodynamica en gewicht: De 'tent'-structuur van de Oost-West-arrays minimaliseert de windopwaartse kracht, waardoor veilig een niet-penetrerend montagesysteem voor platte daken mogelijk wordt gemaakt met aanzienlijk minder ballastgewicht.
Time-of-Use (TOU)-economie: Oost-West-arrays produceren een vlakkere, bredere energieopwekkingscurve, die nauw aansluit bij de ochtend- en avondverbruikspieken en de ROI maximaliseert onder de TOU-energietarieven.
Hardwareselectie: De oriëntatie bepaalt de montagearchitectuur; beide opstellingen vereisen specifieke omvormertopologieën (bijvoorbeeld dubbele MPPT's) en gelokaliseerde structurele beoordelingen.
Op het zuiden gerichte arrays vertegenwoordigen de basislijn van de zonne-energie-industrie. Ze genereren het hoogste absolute energievolume per geïnstalleerde watt. Wanneer je de panelen naar het zuiden richt, onderscheppen ze direct de intense middagzon. Dit zorgt voor een enorme piek in de energieproductie tijdens piekuren met daglicht. Als het uw primaire doel is om het absolute maximale vermogen te halen uit elk afzonderlijk paneel dat u koopt, blijft een traditionele oriëntatie op het zuiden de gouden standaard.
Deze hoge opbrengst per paneel brengt echter strikte geometrische beperkingen met zich mee. We moeten rekening houden met de vereisten voor de afstand tussen de rijen. Tijdens de wintermaanden staat de zon veel lager aan de hemel. Lagere zonnehoeken werpen dramatisch langere schaduwen over een dakoppervlak. Als je rijen gekantelde zonnepanelen te dicht bij elkaar plaatst, werpt de voorste rij direct een schaduw op de onderkant van de rij erachter. Zelfs een kleine schaduw kan bypass-diodes activeren, waardoor de energie-output van de hele snaar wordt verminderd. Installateurs moeten de rijen ver uit elkaar plaatsen om deze zelfschaduwing te voorkomen. Deze verplichte dode ruimte vermindert het totale aantal panelen dat u op uw dak kunt plaatsen aanzienlijk.
Je moet ook de realiteit van structurele en windbelasting onder ogen zien. Gekantelde panelen met open achterkant werken precies als zeilen. Wanneer de wind over een plat dak waait, vangt hij de blootliggende onderkant van op het zuiden gerichte panelen op. Dit creëert enorme opwaartse krachten. Voor het veilig bevestigen van een op het zuiden gericht zonne-montagesysteem met plat dak zijn aanzienlijke betonnen ballastblokken nodig. Als uw dak geen zwaar beton kan dragen, moeten installateurs mechanische dakdoorvoeringen gebruiken om in de bouwconstructie te boren. Deze doorvoeringen gaan de extreme windschering tegen, maar brengen op de langere termijn waterdichtheidsrisico's met zich mee.
Deze traditionele oriëntatie vertegenwoordigt de beste pasvorm voor specifieke bouwprofielen. Faciliteiten met voldoende, onbeperkte dakruimte gedijen goed bij opstellingen op het zuiden. Het is geschikt voor constructies zonder strikte gewichtslimieten, waarbij het toevoegen van betonnen ballast geen technische bedreiging vormt. Ten slotte profiteren gebouwen met een hoog energieverbruik 's middags enorm. Geklimatiseerde kantoorgebouwen die 's middags zware airconditioning hebben, zullen deze middagstroompiek onmiddellijk verbruiken, waardoor een uitstekende netonafhankelijkheid wordt gegarandeerd.
Oost-West-configuraties zetten het traditionele zonnemodel op zijn kop. In plaats van maximale individuele paneelefficiëntie na te streven, maximaliseren ze de ruimtelijke efficiëntie van het hele dak. Door panelen rug aan rug in een omgekeerde V- of ∧-vorm te plaatsen, elimineert het systeem de noodzaak voor grote schaduwafstanden. Eén paneel helt naar het oosten en zijn partner helt naar het westen. Omdat hun hoogste punten in het midden samenkomen, werpen ze geen lange schaduwen op aangrenzende rijen. Deze indeling vergroot het totale kilowattvermogen van een beperkt dakoppervlak aanzienlijk. U kunt vaak 30% meer panelen op dezelfde vierkante meters verpakken.
Naast de dichtheid verandert deze oriëntatie fundamenteel hoe en wanneer je stroom produceert. Oost-West-opstellingen maken de generatiecurve vlakker. Een systeem op het zuiden creëert rond het middaguur een scherpe, hoge berg kracht. Een Oost-West-systeem creëert een breder opwekkingsprofiel met dubbele pieken. De oostelijke panelen vangen de vroege ochtendzon op. De westelijke panelen vangen het late middag- en vroege avondlicht op. Deze bredere curve sluit prachtig aan bij de moderne Time-of-Use (TOU)-tarieven. Nutsbedrijven brengen vaak hogere tarieven in rekening tijdens de late middaguren, wanneer de vraag naar het elektriciteitsnet piekt. Door tijdens deze dure uren uw eigen stroom op te wekken, verbetert u uw financiële rendement bij modellen voor eigen verbruik drastisch.

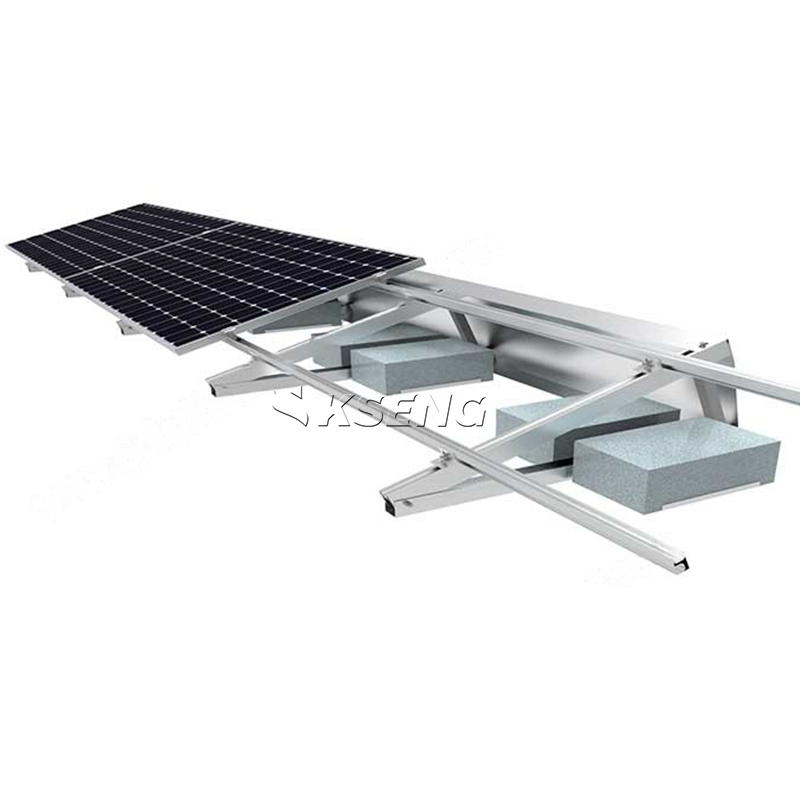

Het hardwarevoordeel van deze lay-out blijkt even overtuigend. Het gesloten, rug-aan-rug profiel vermindert de windopwaartse kracht drastisch. Wind glijdt eenvoudig over de aerodynamische ∧ vorm in plaats van eronder vast te komen zitten. Dit maakt de Oost-West-configuratie het ideale scenario voor een Ballasted Solar Mount voor plat dak- toepassing. Omdat de wind de panelen niet gemakkelijk kan optillen, vereist het systeem veel minder zwaar beton. U kunt veilige, lichtgewicht installaties realiseren zonder het membraan te penetreren of de dakgaranties te laten vervallen.
Oost-West-configuraties passen het beste bij commerciële daken met beperkte ruimte. Ze blinken uit in oudere gebouwen die te maken hebben met strikte structurele limieten voor het laadvermogen, waar zwaar beton onmogelijk is. Bovendien zijn ze geschikt voor geografische regio's met netwerkprofielen die de piekexport op het middaguur benadelen. Als uw nutsbedrijf u heel weinig betaalt voor het terugsturen van stroom rond de middag, is het economisch gezien veel verstandiger om uw opwekking over de ochtend en de avond te spreiden.
| Functiecategorie | Opstelling op het zuiden | Oost-West opstelling |
|---|---|---|
| Paneeldichtheid | Lager (vereist een grote rijafstand) | Hoog (rug-aan-rug, strakke verpakking) |
| Piekgeneratietijd | Middag (scherpe middagpiek) | Ochtend en late namiddag (vlakke curve) |
| Risico op windopwaartse kracht | Hoog (fungeert als open zeil) | Laag (aerodynamisch gesloten profiel) |
| Ballastgewicht vereist | Zwaar (hoge betoneisen) | Licht (minimaal beton nodig) |
Het kiezen van uw structurele lay-out vereist een strikte evaluatie van de technische en elektrische realiteit. Facilitair managers moeten verder kijken dan eenvoudige energieschattingen. U hebt een uitgebreid inzicht nodig in de interactie tussen de array en het fysieke gebouw. Een succesvol montageproject voor zonnepanelen op een plat dak vereist een evenwicht tussen drie belangrijke technische criteria.
Dakbelasting en structurele integriteit
Vereisten voor omvormer- en stringgrootte
Onderhouds- en vervuilingsbeperkingen
Houd eerst rekening met het laadvermogen en de structurele integriteit van uw dak. U moet actief de belasting per vierkante meter van zwaar geballaste systemen op het zuiden vergelijken met aerodynamische oost-westsystemen. Veel commerciële gebouwen, vooral grote magazijnen, hebben strikte limieten voor het maximale draagvermogen. Zware, op het zuiden gerichte ballasten kunnen deze structurele drempels overschrijden, waardoor dure gebouwversterkingen noodzakelijk zijn. Een hoogwaardig, niet-penetrerend montagesysteem voor plat dak, ontworpen voor oost-west-indelingen, verdeelt het gewicht doorgaans veel gelijkmatiger. Bovendien moet u de gevolgen van de drainage evalueren. Montagerails en zware betonblokken kunnen regenwater tegenhouden. Zorg ervoor dat de gekozen stellinghardware de natuurlijke waterstroom niet blokkeert of een plasvorming veroorzaakt op oppervlakken met een lage helling.
Bekijk vervolgens zorgvuldig de vereisten voor uw omvormer en stringgrootte. Oost-West-arrays introduceren specifieke elektrische eisen. De oostelijke panelen worden 's ochtends wakker en produceren hoge spanning, terwijl de westelijke panelen in relatieve schaduw staan. Je kunt deze twee tegengestelde kanten niet op hetzelfde traditionele omvormerkanaal aansluiten zonder enorme efficiëntie te verliezen. We merken de technische noodzaak op van dubbele MPPT-omvormers (Maximum Power Point Tracking) voor Oost-West-arrays. Met Dual MPPT kan de omvormer ongelijksoortige spanningscurven onafhankelijk beheren, waarbij de oostpanelen en de westpanelen als afzonderlijke afzonderlijke energiecentrales worden behandeld.
Tenslotte wordt aandacht besteed aan onderhoud en vervuiling, beter bekend als zelfreinigende limieten. De steekhoek is belangrijk. Op het zuiden gerichte panelen zitten over het algemeen in steilere hoeken (20 tot 30 graden). Deze steile hoek zorgt ervoor dat regenwater op natuurlijke wijze stof, vogelpoep en industrieel roet wegspoelt. Oost-West-systemen worden doorgaans onder veel ondiepere hoeken (10 tot 15 graden) gemonteerd om de windbelasting te minimaliseren en aangrenzende schaduw te voorkomen. Deze ondiepe helling vermindert het natuurlijke regenwater drastisch. Facilitair managers moeten vaker handmatige schoonmaakschema's plannen om te voorkomen dat vuilophoping de energieopbrengst van het systeem negatief beïnvloedt.
Naarmate u dichter bij de inkoop komt, wordt het beperken van projectrisico's uw primaire verantwoordelijkheid. Ieder dak gedraagt zich anders. Vertrouwen op algemene offertes voor zonne-energie zonder locatiespecifieke engineering kan tot rampzalige financiële en structurele resultaten leiden. Facilitair managers moeten installateursvoorstellen met een zeer kritisch oog beoordelen.
Rode vlaggen herkennen in generatieschattingen: Pas op voor installateurs die geen rekening houden met schaduw tussen de rijen bij voorstellen op het zuiden. Zorg er ook voor dat ze de ochtendopbrengsten in oost-westconfiguraties niet overdrijven door lokale horizonschaduw (zoals nabijgelegen bomen of hogere gebouwen) te negeren.
Veeleisende nauwkeurige laadvermogenmodellen: accepteer nooit een offerte waarin een voorlopig ballastplan ontbreekt. Installateurs moeten bewijzen dat zij uw specifieke structurele beperkingen begrijpen voordat u een contract tekent.
Hardwareselectie onder de loep nemen: Bevestig dat de hardware voor de stelling uitgebreide certificeringen voor windtunneltests heeft. Generieke rails zijn niet voldoende op commerciële vlakke constructies.
Het navigeren door wind- en sneeuwbelastingen vereist gelokaliseerde technische rapporten. Hoewel het gebruik van een niet-penetrerende oplossing zeer wenselijk blijft om de membraangaranties te beschermen, brengt winterweer unieke risico's met zich mee. Sneeuwophoping heeft een grote invloed op de oost-west-arrays. Bij een opstelling op het zuiden heeft de sneeuw de neiging van het paneel naar de lege dakspleet te glijden. In een Oost-West opstelling glijdt de sneeuw rechtstreeks langs de panelen naar de V-vormige vallei tussen de rijen. Dit concentreert een enorm, dicht gewicht in een zeer klein structureel gebied. Een ingenieur moet verklaren dat deze plaatselijke puntbelastingen het dakdek niet voorbij de veilige grenzen zullen duwen.
Houd ten slotte rekening met strikte nalevings- en vergunningsbeperkingen. Tegenslagen bij brand zijn niet bespreekbaar. Lokale brandvoorschriften schrijven vrije paden voor rond de omtrek van het dak en tussen paneelblokken, zodat brandweerlieden veilig kunnen navigeren. Deze randzone-afstanden creëren verplichte dode zones. U moet deze dode zones meenemen in uw berekeningen van de totale dichtheid voordat u uw oriëntatiestrategie voltooit. Een Oost-West-systeem ziet er op papier misschien perfect uit, maar als een brand 20% van uw dakoppervlak in beslag neemt, zal uw totale capaciteit dienovereenkomstig afnemen.
De keuze tussen een oost-west- en een zuidgericht zonnepaneel bepaalt het fundamentele succes van uw commerciële installatie. De beslissingsmatrix is uiteindelijk afhankelijk van uw specifieke bouwbeperkingen en energietariefstructuren. U moet een oriëntatie op het zuiden kiezen om de individuele opbrengst van elk paneel te maximaliseren, op voorwaarde dat uw faciliteit over voldoende dakruimte, hoge structurele draagvermogenslimieten en hoge energiebelastingen in de middag beschikt. Omgekeerd moet u een Oost-West-configuratie kiezen om de totale opwekkingscapaciteit van het dak te maximaliseren. Deze aerodynamische benadering beperkt effectief de risico's op harde wind en gewicht, terwijl uw vermogen prachtig wordt afgestemd op premium Time-of-Use-prijsmodellen.
Uw onmiddellijke volgende stap is het eisen van uitgebreide gegevens van uw potentiële installatiepartners. Vraag voorstellen voor een dubbele lay-out aan die zowel een traditioneel op het zuiden gericht model als een dicht oost-westmodel tonen. Sta erop dat deze voorstellen volledige opwekkingsprofielen van 8760 uur bevatten, zodat u precies kunt zien wanneer de stroom uw gebouw bereikt. Ten slotte moet u vooraf gedetailleerde ballastgewichtberekeningen maken om ervoor te zorgen dat de voorgestelde montagearchitectuur perfect aansluit bij de structurele realiteit van uw gebouw.
A: Individueel, ja. Een enkel paneel dat op het oosten of westen is gericht, produceert jaarlijks ongeveer 10% tot 15% minder totale energie vergeleken met een paneel dat perfect op het zuiden is gericht. Omdat u echter tot 30% meer panelen op hetzelfde platte dak kunt plaatsen zonder zonwering tussen de rijen, is de totale energiecapaciteit van het gehele dak doorgaans veel hoger.
A: Ja, maar er zijn substantiële afwegingen voor nodig. Op het zuiden gerichte panelen vangen de wind op als een open zeil, waardoor enorme opwaartse krachten ontstaan. Om dakdoorvoeringen te voorkomen, moet u zwaar geballaste stellingen gebruiken, gevuld met betonblokken. Als uw dakconstructie dit extreme gewicht niet aankan, bent u genoodzaakt mechanische doorvoeringen toe te passen.
A: Lage kantelhoeken, gebruikelijk bij oost-west-opstellingen, zijn lastig in de winter. De lagere winterzon raakt ondiepe panelen in een minder optimale hoek, waardoor de dagelijkse productie afneemt. Bovendien voorkomt een ondiepe helling dat sneeuw op natuurlijke wijze wegglijdt. U kunt langdurig energieverlies ervaren totdat de sneeuw smelt of handmatig wordt opgeruimd.
A: Micro-omvormers zijn niet strikt vereist, maar er is wel specifieke invertertechnologie nodig. Omdat oostelijke panelen 's ochtends pieken en westelijke panelen' s middags pieken, werken ze op verschillende spanningscurven. U kunt standaard stringomvormers gebruiken als deze zijn voorzien van dubbele MPPT (Maximum Power Point Tracking) om de twee oriëntaties onafhankelijk te beheren.
