Voor zonne-energie-EPC's en installateurs worden winstmarges op grondmontage gewonnen of verloren in de ontwerp- en voorbereidingsfase van de locatie. Het navigeren op onvoorspelbaar terrein vereist absolute precisie voordat het eerste stuk staal ter plaatse arriveert. Niet-overeenkomende funderingskeuzes of ondermaats ontworpen stellingsystemen leiden routinematig tot mislukte inspecties, vastgelopen tijdlijnen en opgeblazen arbeidsbudgetten. Installateurs ontdekken vaak te laat dat een slechte planning vooraf enorme vertragingen bij de bouw veroorzaakt. We hebben deze gids gemaakt om technische besluitvormers te voorzien van een duidelijk, op bewijs gebaseerd raamwerk voor het evalueren van op de grond gemonteerde constructies. Je leert hoe je geotechnische risico’s effectief kunt mitigeren. We laten u ook zien hoe u de juiste stellingconfiguraties selecteert om een soepele uitvoering van projecten op commerciële en utiliteitsschaal te garanderen. Elke locatie biedt unieke uitdagingen, van grillige bodemprofielen tot strenge regelgeving voor windbelasting. Door uw evaluatieproces te standaardiseren, beschermt u de winstgevendheid van projecten en garandeert u structurele integriteit.
De geotechnische realiteit dicteert funderingskeuzes; het overslaan van een trektest maakt vaak eventuele materiaalbesparingen aan de voorkant teniet.
Grondmontagesystemen voor palen blijven de industriestandaard voor samenhangende bodems, terwijl grondschroeven op zonne-energie een noodzakelijke terugval bieden voor rotsachtig of dicht terrein.
Het optimaliseren van het ontwerp van uw op de grond gemonteerde zonnesysteem vereist een evenwicht tussen de lokale belastingswaarden (conform ASCE 7) en arbeidsefficiënte structurele materialen zoals een aluminium op de grond gemonteerd rek.
Het selecteren van een stellingpartner moet afhangen van hun interne technische ondersteuning, gestempelde structurele tekeningen en installatietoleranties.
De fundering fungeert als cruciaal anker voor uw gehele project. Het vertegenwoordigt de variabele met het hoogste risico in elke op de grond gemonteerde array. U moet de omstandigheden van de ondergrond nauwkeurig beoordelen voordat u materialen bestelt. Als u de verkeerde basis selecteert, stijgen de arbeidskosten snel. Het dwingt teams ook om op het laatste moment dure, zware machines binnen te halen.
Verschillende bodemsamenstellingen vereisen specifieke funderingsstrategieën. We categoriseren de oplossingen in drie primaire methodologieën.
Gedreven palen
Een paalgrondmontagesysteem blijft de meest gebruikelijke keuze voor commerciële locaties. Het werkt het beste in leem, klei en samenhangende bodems met weinig gesteente. Heipalen bieden de snelste installatietijd per megawatt. Ze beschikken ook over de laagste initiële materiaalkosten. In rotsachtige grond loopt u echter een groot risico op weigering. Wanneer een paal vast gesteente raakt, moet u de gaten voorboren. Deze onverwachte stap verhoogt de arbeids- en apparatuurkosten dramatisch.
Spiraalvormige ankers
Wanneer u rotsachtige, dichte of sterk gevarieerde bodemgesteldheid tegenkomt, falen heipalen vaak. In deze scenario's biedt een Solar Ground Screw een noodzakelijk en robuust alternatief. Grondschroeven omzeilen kleine ondergrondse obstakels zonder weigering te ervaren. Ze bieden een uitzonderlijk hoge uittrekweerstand. We raden ze ten zeerste aan voor regio's met extreme vorst. De draden hechten zich vast in de grond onder de vrieslijn, waardoor seizoensverschuivingen worden voorkomen.
Geballaste funderingen (betonblokken)
Op bepaalde locaties is het binnendringen van grond volledig verboden. Stortplaatsen, brownfields en zeer corrosieve bodems vereisen verankering op maaiveldniveau. Met beton geballaste funderingen is er geen sprake van bodemverstoring. De afweging omvat extreem hoge betonkosten. Bovendien verhoogt het verplaatsen van zware betonblokken de logistieke complexiteit op de locatie.
Raad nooit de samenstelling van uw bodem. U moet een uitgebreid geotechnisch rapport verplicht stellen. Volg dit op door pull-tests op locatie uit te voeren voordat u zich aan een funderingsmethodologie vastlegt. Als u de trekproef overslaat, wordt vrijwel altijd de materiaalbesparing aan de voorkant tenietgedaan die u dacht te hebben gerealiseerd.
Funderingsselectiematrix
| Type fundering | Ideale bodemgesteldheid | Primair voordeel | Belangrijkste implementatierisico |
|---|---|---|---|
| Gedreven palen | Leem, klei, samenhangende grond | Hoogste installatiesnelheid | Weigering op rotsachtig terrein |
| Grondschroeven | Rotsachtig, dicht, vorstgevoelig | Hoge uittrekweerstand | Iets langzamere installatie |
| Geballaste blokken | Stortplaatsen, brownfields | Geen grondpenetratie | Hoge betonlogistiekkosten |
Uw keuze van constructiemateriaal heeft een grote invloed op de verzendlogistiek. Het dicteert ook de efficiëntie van de afhandeling op locatie en de onderhoudsverplichtingen op de lange termijn. Als u een grondmontagesysteem op zonne-energie selecteert , betekent dit dat u moet kiezen tussen staal en aluminium. Elk metaal dient verschillende ecologische en financiële doeleinden.

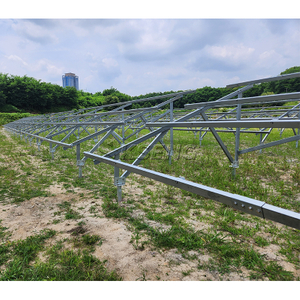

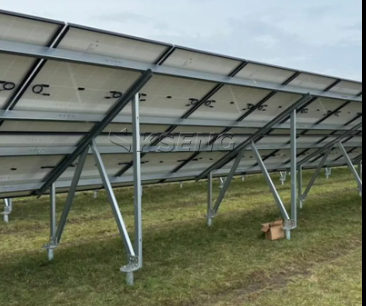

Zwaar gegalvaniseerd staal domineert zonne-energieprojecten op utiliteitsschaal. Het biedt superieure treksterkte. Dit maakt staal ideaal voor zones met sterke wind en zware sneeuwbelasting. Staal blijft zeer kosteneffectief als het in grote hoeveelheden wordt gekocht. Het enorme gewicht van staal vereist echter zware machines voor het lossen en de opslag op locatie. Bovendien blijft staal gevoelig voor eventuele roest. Als de gegalvaniseerde zinklaag tijdens de installatie krassen oploopt, zal er onvermijdelijk corrosie ontstaan.
Voor een lichter alternatief kiezen veel installateurs voor een aluminium grondmontagerek . Aluminium beschikt over een extreem hoge natuurlijke corrosieweerstand. Deze eigenschap maakt het de eerste keuze voor kustgebieden die worden blootgesteld aan zoutnevel. Aluminium is uitzonderlijk licht van gewicht. Uw veldteams kunnen aluminium rekken veel sneller handmatig monteren. Het lagere gewicht verlaagt ook de vracht- en verzendkosten. Het belangrijkste nadeel is de hogere materiaalprijs vooraf. Aluminium heeft ook een lagere vloeigrens in vergelijking met zwaar staal, waardoor dikkere extrusies nodig zijn om aan de lokale structurele codes te voldoen.
Bij het mengen van metalen moet u rekening houden met de risico's van galvanische corrosie. Een veel voorkomende fout in het veld is het direct en zonder bescherming vastschroeven van aluminium rekken op gegalvaniseerde stalen palen. Wanneer er vocht in de verbinding komt, reageren de verschillende metalen, waardoor het aluminium snel wordt afgebroken. Zorg voor een goede isolatie tussen deze componenten. Gebruik altijd hoogwaardige diëlektrische scheiders of gespecialiseerde coatings om staal van aluminium te scheiden.

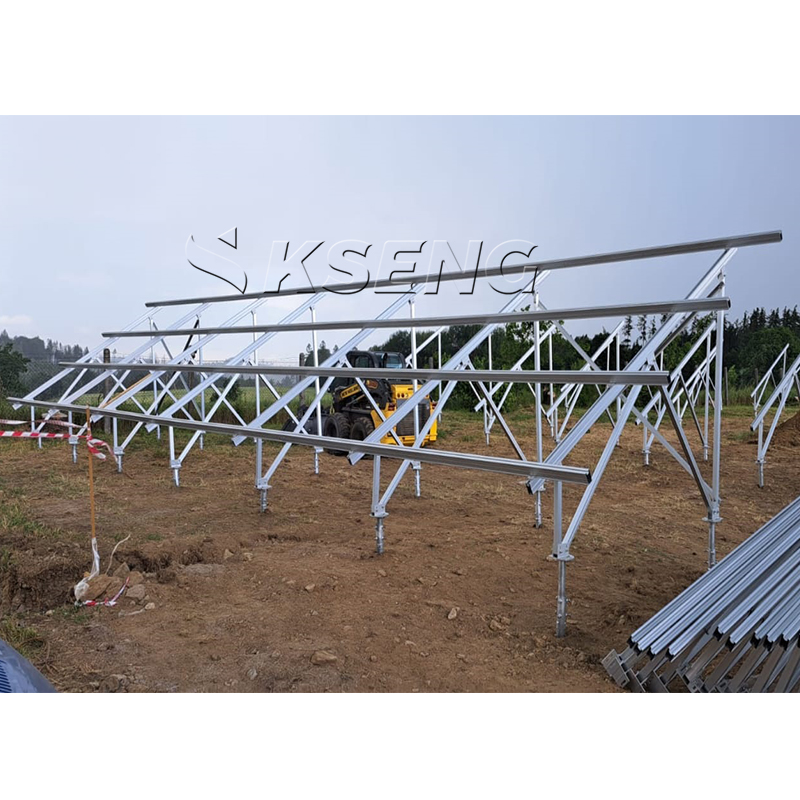

Het bereiken van een maximale energieopbrengst is slechts het halve werk. U moet ook strikte structurele naleving handhaven. Een succesvol ontwerp van een op de grond gemonteerd zonnestelsel vereist een evenwicht tussen de topografie van de locatie, extreme weersomstandigheden en componentbeperkingen.
Naleving van wind- en sneeuwbelasting: u moet uw arrays zo ontwerpen dat ze voldoen aan de lokale structurele codes. In de Verenigde Staten betekent dit doorgaans het naleven van de ASCE 7-16- of ASCE 7-22-normen. Het te groot maken van staal om 'veilig te zijn' vernietigt uw kostenefficiëntie. Het te klein maken van het frame om geld te besparen garandeert praktisch een catastrofale mislukking tijdens de volgende grote storm.
Topografisch aanpassingsvermogen: vlakke locaties bestaan zelden in de echte wereld. U moet stellingsystemen beoordelen op basis van hun structurele toleranties. Zoek naar systemen met een hoge verstelbaarheid tussen noord-zuid en oost-west. Deze systemen absorberen glooiend terrein naadloos. Het hoge aanpassingsvermogen voorkomt dat u dure en destructieve egalisatiewerkzaamheden op locatie nodig heeft.
Kantelhoek en bodemvrijheid: u moet de optimale zonne-azimut en kanteling in evenwicht brengen met de fysieke vereisten voor vrije ruimte. De voorrandhoogte van de array moet historische sneeuwdieptes opruimen. Bovendien vereist vegetatiebeheer voldoende ruimte onder de panelen. Als u bifaciale modules gebruikt, heeft u een grotere bodemvrijheid nodig om de albedo-reflectie van de onderliggende aarde te maximaliseren.
Ga ervan uit dat sterk hellende locaties aangepaste stellingindelingen vereisen. Vertrouw niet op kant-en-klare doorlopende rijen als uw site een score van meer dan 10% heeft. Scharnierende verbindingen en getrapte stellingconfiguraties worden noodzakelijk om de natuurlijke contouren van het land te volgen. Als u rechte rekken op gebogen terrein dwingt, worden de structurele verbindingen onnodig belast.
Een stellingsysteem dat er in CAD-software perfect uitziet, kan in het veld kapitaal verdampen. Realiteiten in het veld komen zelden perfect overeen met de blauwdruk. U moet installatie-uitdagingen proactief aanpakken om de bouwschema's op koers te houden.
Mechanische installatie neemt het grootste deel van uw projectplanning in beslag. Concentreer u op deze drie cruciale factoren bij de uitrol om vertragingen te beperken.
Aanpasbaarheidstoleranties: Geef prioriteit aan stellingsystemen die aanzienlijke verticale en horizontale verstelbaarheid bieden. Heimachines installeren palen zelden perfect loodrecht of perfect uit elkaar geplaatst. Het bovengrondse stellingframe moet een redelijke mate van menselijke fouten opvangen. Sleufverbindingsgaten en schuifklemmen bieden de nodige flexibiliteit om verkeerd uitgelijnde palen te corrigeren.
Complexiteit van het aantal onderdelen: Systemen die gebruik maken van honderden kleine losse bevestigingsmiddelen verhogen de arbeidsuren aanzienlijk. Vallende moeren en bouten vertragen de voortgang en frustreren de bemanningen. Een hoog aantal onderdelen vergroot ook het risico dat er onderdelen ontbreken tijdens de verzending. Zoek naar stellingfabrikanten die voorgemonteerde structurele onderdelen aanbieden. Vergrendelingsmechanismen met minimaal gereedschap en uitklapbare spanten besparen talloze uren in het veld.
Voorbereiding en fasering van de locatie: Gelijktijdig civiel werk brengt grote gevaren met zich mee. Het graven van elektrische leidingen direct naast de mechanische stellingconstructie veroorzaakt files. U moet het risico van overlappende voorbereidingsfasen van de locatie benadrukken. Een juiste opstelling van structurele materialen op de exacte rijlocaties minimaliseert dubbele handelingen. Tweemaal staal verplaatsen kost geld en put uw personeel uit.
Wanneer u structurele rekken koopt, koopt u niet alleen metaal. U koopt feitelijk de technische aansprakelijkheid en de inkoopbetrouwbaarheid van de leverancier. Als u de verkeerde partner selecteert, wordt uw bedrijf blootgesteld aan enorme financiële risico's.
Evalueer potentiële stellingpartners op drie niet-onderhandelbare dimensies voordat u een inkooporder ondertekent.
Interne technische mogelijkheden: Levert de fabrikant locatiespecifieke structurele PE-stempels (Professional Engineer)? Of schuiven ze die aansprakelijkheid af op uw interne team? Een geloofwaardige partner analyseert uw geotechnisch rapport en levert gestempelde structurele tekeningen die garanderen dat hun systeem lokale windbelastingen zal overleven.
Transparantie van de toeleveringsketen: Beoordeel de doorlooptijden van de fabrikant eerlijk. Vraag hen naar hun inkoopstrategieën voor ruw staal en aluminium. Bepaal hun vermogen om leveringen te faseren die overeenkomen met uw exacte bouwfasen. Het ontvangen van alle materialen op de eerste dag zorgt voor een rommelige site. Gespreide, just-in-time leveringen houden de verzamelplaatsen schoon en georganiseerd.
Garantievoorwaarden: Kijk verder dan de standaard marketingkop '20 jaar'. U moet de feitelijke kleine lettertjes evalueren. Bepaal welke specifieke omgevingsomstandigheden de garantie ongeldig maken. Zeer corrosieve grond, onjuiste heitechnieken of specifieke reinigingsmiddelen maken de dekking vaak teniet. Zorg ervoor dat de garantievoorwaarden overeenkomen met de realiteit van uw specifieke locatie.
Wij adviseren installateurs om hun definitieve geotechnische rapport en locatietopografische kaart naar twee of drie doorgelichte fabrikanten te sturen. Vraag vergelijkende voorlopige indelingen aan. Vraag om gedetailleerde offertes voor stuklijsten. Als u deze offertes naast elkaar vergelijkt, wordt duidelijk welke leverancier het staalontwerp werkelijk heeft geoptimaliseerd voor uw specifieke terrein.
Succesvolle implementaties van grondmontage zijn sterk afhankelijk van een zorgvuldige planning vooraf. Om kostbare boringen of uitgravingen te voorkomen, moet u het funderingstype direct afstemmen op de bodemsamenstelling. Door materialen te selecteren die zijn afgestemd op de locatieomgeving, wordt duurzaamheid op de lange termijn tegen roest en corrosie gegarandeerd. Bovendien voorkomt het gebruik van zeer verstelbare stellingsystemen onvermijdelijke kleine veldfouten, waardoor uw arbeidsbudgetten intact blijven.
Omzeil rigoureuze geotechnische tests niet alleen maar om een paar dagen op de planning te besparen. Het overslaan van deze tests blijft de belangrijkste oorzaak van enorme vertragingen bij de bouw. Bescherm uw marges door de oplossing de eerste keer correct te ontwikkelen. Neem vandaag nog contact op met ons engineeringteam voor een locatiespecifiek ontwerpadvies en een offerte voor stellingen die perfect zijn afgestemd op de bodem- en belastingsvereisten van uw project.
A: Standaard kant-en-klare grondmontagesystemen zijn doorgaans geschikt voor hellingen tussen 10% en 15%. Als uw locatie deze helling overschrijdt, zullen standaard vaste racks overmatige stress ervaren. U hebt gespecialiseerde gelede rekken of ontwerpen met trapconfiguratie nodig om glooiend, steil terrein aan te kunnen zonder dat daarvoor dure terreinnivellering nodig is.
A: Door de palen ruim onder de plaatselijke vorstgrens in te bedden, voorkomt u vorstinslag. De specifieke diepte is afhankelijk van regionale klimaatgegevens. In extreem koude klimaten waar diep rijden moeilijk is, raden wij ten zeerste aan spiraalvormige grondschroeven te gebruiken. De structurele draden verankeren zich diep in de stabiele aarde en zijn bestand tegen opwaartse uitzettingskrachten.
A: Ja, maar u moet direct fysiek contact tussen de twee metalen voorkomen. Door de combinatie van aluminium en gegalvaniseerd staal ontstaat er een hoog risico op galvanische corrosie bij blootstelling aan vocht. U moet goede isolatiebarrières installeren, zoals diëlektrische scheiders of speciale rubberen pakkingen, tussen de aluminium beugels en de stalen palen.
A: We raden een standaard bodemvrijheid van 24 tot 36 inch aan voor bifaciale modules. Deze hoogte biedt optimale ruimte voor albedo-reflectie, waardoor de achterkant van de panelen maximaal weerkaatst licht kan absorberen. Deze ruimte zorgt er ook voor dat de sneeuw zich niet ophoopt en de onderrand van de reeks blokkeert.
