Nu de mondiale vraag naar hernieuwbare energie blijft groeien, zijn zonne-energieprojecten een belangrijk onderdeel van de energietransitie geworden. Veel projecteigenaren en installateurs zien echter vaak een kernelement over het hoofd: de selectie van zonnefunderingen. De zonnefundament is de 'wortel' van het hele zonnestelsel, verantwoordelijk voor het ondersteunen van de zonnepanelen, omvormers en andere componenten, en het weerstaan van externe druk zoals wind, sneeuw, seismische activiteit en bodemzetting. Een verkeerde keuze kan niet alleen leiden tot hogere bouwkosten en vertraagde planningen, maar kan ook potentiële veiligheidsrisico's met zich meebrengen voor de werking van het zonnestelsel op de lange termijn (meestal 25 jaar of langer).
Van de vele soorten zonnefunderingen zijn betonnen funderingen, schroefpaalfunderingen en ballastfunderingen de meest gebruikte en volwassen opties. Elk type heeft zijn eigen kenmerken, toepasbare scenario’s en toepassingsgebied. Om u te helpen de juiste keuze te maken door waardevolle, originele inhoud aan te bieden, zal dit artikel een uitgebreide analyse en vergelijking van deze drie funderingstypen uitvoeren en een praktische selectiegids geven.
1. Overzicht van de drie belangrijkste typen zonnefunderingen
Voordat we ingaan op de selectiemethode, is het noodzakelijk om eerst de basiskenmerken van elk type zonnefundering te begrijpen, inclusief hun structurele principes, kernvoordelen en inherente beperkingen. Dit zal helpen een basis te leggen voor latere selectie.

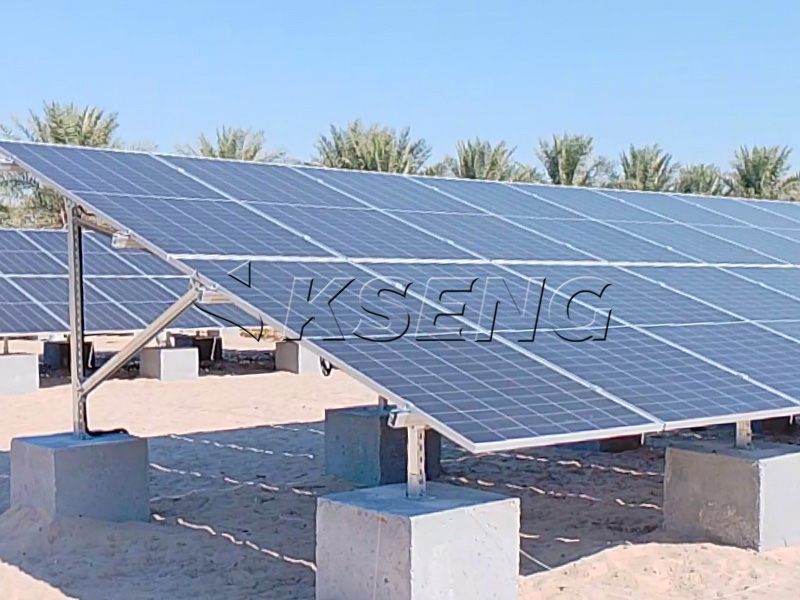

Betonnen zonnefundering is een traditioneel en veelgebruikt funderingstype, dat is onderverdeeld in ter plaatse gestorte betonnen funderingen en prefab betonnen funderingen. Het wordt gemaakt door beton (meestal C20-C30-kwaliteit) in vooraf ontworpen sjablonen te gieten en ankerbouten in te bedden om verbinding te maken met zonnebeugels. Het ter plaatse gestorte type wordt ter plaatse gestort, terwijl het prefab type in de fabriek wordt geproduceerd en naar de locatie wordt getransporteerd voor installatie, wat efficiënter is.
Kernvoordelen : Het heeft een uitstekend draagvermogen en stabiliteit, is bestand tegen grote wind- en sneeuwbelastingen en is geschikt voor verschillende complexe geologische omstandigheden. De levensduur is lang (in overeenstemming met het zonnestelsel, tot 25-30 jaar) en de onderhoudskosten zijn extreem laag. Het is vooral geschikt voor grootschalige gecentraliseerde zonne-energiecentrales, waar de stabiliteitseisen hoog zijn.
Nadelen : Het bouwproces is relatief complex en vereist opgravingen ter plaatse, het plaatsen van bekistingen, het storten van beton en het uitharden (de uithardingsperiode bedraagt doorgaans niet minder dan 7 dagen, en 10 dagen in de winter), wat leidt tot een lange bouwcyclus. De graafwerkzaamheden zullen de omgeving verstoren, de vegetatie vernietigen en een bepaalde hoeveelheid bouwafval genereren. Bovendien zijn de materiaal- en arbeidskosten relatief hoog en vormen de transportkosten van beton ook een belangrijk onderdeel van de projectkosten.
Toepasbare scenario's : Gecentraliseerde zonne-energiecentrales, grote commerciële zonne-energieprojecten, locaties met een goed bodemdraagvermogen (zoals samenhangende grond, zandgrond) en gebieden met hoge wind- en sneeuwbelasting. Het is ook geschikt voor projecten zonder strikte eisen aan de bouwcyclus en lage beperkingen op het gebied van milieubescherming.

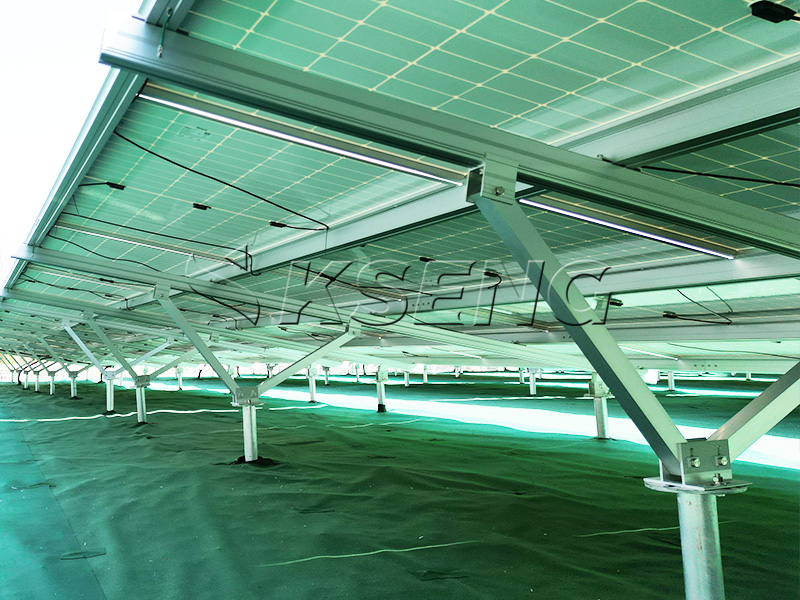

Schroefpaal zonnefundering, ook wel spiraalpaalfundering genoemd, is een nieuw type fundering dat zich de afgelopen jaren snel heeft ontwikkeld. Het is samengesteld uit een stalen paallichaam en spiraalvormige messen. Het wordt geïnstalleerd door het paallichaam via een professionele heimachine in de grond te draaien, zonder dat er moet worden uitgegraven, beton gestort of uitgehard. Het paallichaam is meestal gemaakt van gegalvaniseerd staal (zinklaagdikte ≥86 μm in zoute-alkaligebieden) om de corrosieweerstand te verbeteren.
Kernvoordelen : De constructie-efficiëntie is extreem hoog: elke paal kan in 15 minuten of minder worden geïnstalleerd, wat de bouwcyclus aanzienlijk kan verkorten en 'heien en installeren op dezelfde dag' kan realiseren. Er zijn geen graafwerkzaamheden nodig, het heeft dus weinig impact op de omgeving, er is geen bouwafval en het is geschikt voor ecologisch kwetsbare gebieden zoals graslanden en wetlands. Het installatieproces is eenvoudig en vereist alleen professionele heiapparatuur, en de kosten zijn in veel scenario's lager dan die van een ter plaatse gestorte betonnen fundering. Het kan ook worden gerecycled en hergebruikt, wat milieuvriendelijker is.
Nadelen : Het draagvermogen wordt sterk beïnvloed door de bodemkwaliteit. Het is niet geschikt voor hard gesteente, dik grind of andere geologische omstandigheden, omdat het moeilijk te draaien en in te brengen is en zelfs het paallichaam beschadigd kan raken. In gebieden met sterke corrosie (zoals zoute alkalische kustgebieden) heeft het stalen paallichaam een aanvullende anticorrosiebehandeling nodig, anders heeft dit invloed op de levensduur. De initiële afschrijvingskosten voor apparatuur zijn relatief hoog.
Toepasbare scenario's : verspreide zonne-energiecentrales, complementaire projecten op het gebied van landbouw en zonne-energie, complementaire projecten van visserij en zonne-energie, gebieden met zachte grond (zoals slib, löss), ecologisch kwetsbare gebieden (graslanden, wetlands) en projecten met strakke bouwschema's. Het is ook geschikt voor projecten waarbij graafwerkzaamheden niet handig of verboden zijn.

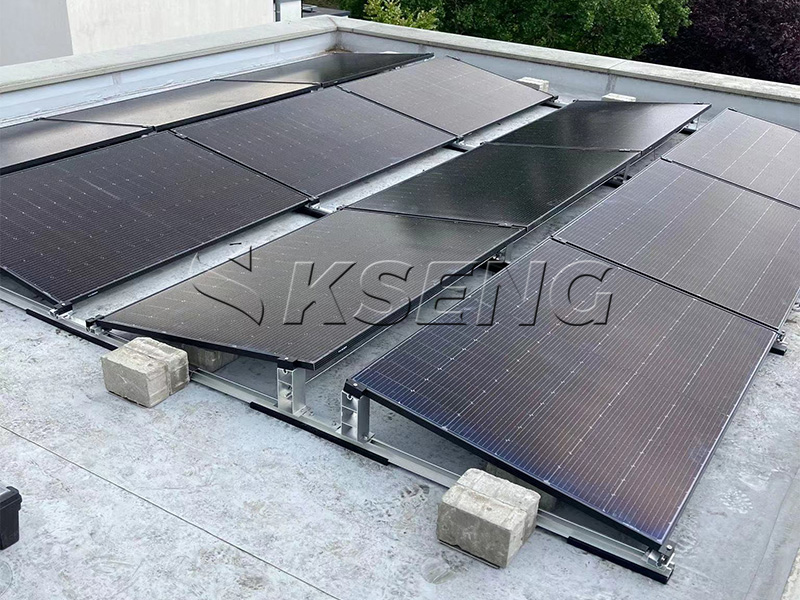

Ballast zonnefundering, ook wel gewichtsfundering genoemd, is een niet-penetrerende fundering die niet in de grond hoeft te worden gestoken. Het is afhankelijk van het eigen gewicht van zware materialen (zoals geprefabriceerde betonblokken, stalen gewichten of zelfs gerecyclede materialen) om de zonnebeugels te bevestigen, waardoor de stabiliteit van het zonnestelsel wordt gegarandeerd. Het wordt meestal in de fabriek geprefabriceerd en door middel van hijsen op de grond of op het dak geïnstalleerd.
Kernvoordelen : De constructie is uiterst eenvoudig, er zijn geen graafwerkzaamheden of heien nodig en de installatiesnelheid is snel. Het beschadigt de oorspronkelijke grond- of dakconstructie niet, dus het is geschikt voor zonne-energieprojecten op daken (platte daken), tijdelijke zonne-energieprojecten en locaties waar grondpenetratie verboden is (zoals afgedekte stortplaatsen). De kosten zijn relatief laag, vooral voor kleinschalige zonne-energieprojecten, en de latere demontage en verplaatsing zijn handig. Het heeft vrijwel geen impact op het milieu en verstoort de bodem en de vegetatie niet.
Nadelen : De stabiliteit is relatief slecht en is volledig afhankelijk van het eigen gewicht om wind- en opwaartse krachten te weerstaan, dus het is niet geschikt voor gebieden met hoge windbelastingen. Het vereist een vlak en hard installatieoppervlak; anders is het gemakkelijk te kantelen of te verschuiven. Voor grootschalige zonne-energieprojecten is een groot aantal gewichtsmaterialen nodig, wat de transport- en installatiekosten zal verhogen en ook een groot gebied in beslag zal nemen. Het anti-kantelvermogen is zwak en niet geschikt voor gebieden met hevige sneeuwval of oneffen terrein.
Toepasbare scenario's : zonne-energieprojecten op daken (residentiële, commerciële platte daken), kleinschalige zonne-energieprojecten op de grond, tijdelijke zonne-energieprojecten, locaties waar grondpenetratie verboden is en gebieden met lage windbelasting en vlak terrein. Ook geschikt voor projecten die in een later stadium gedemonteerd en verplaatst moeten worden.
2. Sleutelfactoren voor het selecteren van zonnefunderingen
Om het meest geschikte type zonnefundering te kiezen, is het niet voldoende om alleen de kenmerken van elk type te begrijpen. Het is ook noodzakelijk om uitgebreid rekening te houden met de volgende sleutelfactoren, die rechtstreeks de rationaliteit, economie en veiligheid van de selectie van funderingen bepalen. Deze factoren zijn ook de kernpunten waar gebruikers vaak naar zoeken, wat de relevantie van het artikel kan verbeteren.
2.1 Geologische omstandigheden
Geologische omstandigheden zijn de belangrijkste factor die het type zonnefundering bepaalt. Ten eerste is het noodzakelijk om geologisch onderzoek ter plaatse uit te voeren om inzicht te krijgen in het bodemtype, het draagvermogen, het ondergrondse waterpeil en of er harde rotslagen of dikke grindlagen aanwezig zijn. Als het gronddraagvermogen bijvoorbeeld goed is (≥150 kPa), kan er worden gekozen voor een betonnen fundering of een schroefpaalfundering; als de grond zacht is (zoals slib), is een schroefpaalfundering geschikter (deze kan door de zachte grondlaag dringen om de onderliggende stabiele grondlaag te bereiken); als de locatie uit hard gesteente bestaat, is een ter plaatse gestorte betonnen fundering (vastgezet door inbedding in gesteente) geschikter; Als het ondergrondse waterpeil hoog is, moet een schroefpaalfundering of een prefab betonnen fundering worden gekozen om de impact van water op de uitharding van het beton te voorkomen.
2.2 Projectschaal en -type
Grootschalige gecentraliseerde zonne-energiecentrales stellen hoge eisen aan stabiliteit en draagvermogen, dus een betonnen fundering is meestal de eerste keuze; gedistribueerde zonne-energiecentrales (residentieel, commercieel) stellen kleinschalige, hoge eisen aan constructie-efficiëntie en milieubescherming, dus een schroefpaalfundering of ballastfundering is geschikter. Zonnedakprojecten kunnen alleen kiezen voor een ballastfundering (niet-penetrerend) om beschadiging van de dakconstructie te voorkomen; complementaire projecten voor landbouw-zonne-energie en visserij-zonne-energie vereisen weinig impact op het land, dus een schroefpaalfundering is de beste keuze.
2.3 Bouwcyclus en efficiëntie
Als het project een strak bouwschema heeft en snel in gebruik moet worden genomen, moet worden gekozen voor een fundering met schroefpalen of een ballastfundering, omdat de bouwsnelheid ervan veel sneller is dan die van een betonnen fundering (geen uithardingsperiode). Als de bouwcyclus niet strak is en de stabiliteit de belangrijkste overweging is, kan een betonnen fundering worden gekozen. Bij sommige noodprojecten op het gebied van zonne-energie kan een schroefpaalfundering bijvoorbeeld de bouwperiode met 50% verkorten in vergelijking met een betonnen fundering.
2.4 Vereisten voor milieubescherming
In ecologisch gevoelige gebieden zoals natuurreservaten, graslanden en wetlands zijn uitgravingen en constructies strikt beperkt. Op dit moment moet worden gekozen voor een schroefpaalfundering (geen uitgraving) of een ballastfundering (geen grondschade) om de impact op de ecologische omgeving te minimaliseren. Een betonnen fundering vereist grootschalige uitgraving, waardoor de vegetatie en de bodemstructuur worden vernietigd, en is daarom niet geschikt voor dergelijke gebieden. Daarnaast kan een schroefpaalfundering gerecycled worden, wat beter aansluit bij het concept van groene ontwikkeling.
2.5 Kostenbegroting
Kosten zijn voor de meeste projecten een belangrijke factor. Over het algemeen zijn de kosten van een ballastfundering het laagst, gevolgd door een schroefpaalfundering en een betonnen fundering het hoogst. Er moet echter worden opgemerkt dat de kosten worden beïnvloed door de projectschaal, de geologische omstandigheden en de regionale arbeidskosten. In gebieden met hoge transportkosten voor beton kan een schroefpaalfundering bijvoorbeeld voordeliger zijn; voor grootschalige projecten kunnen de kosten van een betonnen fundering worden verlaagd door middel van batchconstructie. Hoewel bij sommige projecten de initiële investering van een schroefpaalfundering 22% hoger is dan die van een betonnen fundering, ligt het volledige investeringsrendement in de 25 jaar durende exploitatiecyclus 0,8 procentpunt hoger dankzij de snellere aansluiting op het elektriciteitsnet en de lagere kosten voor het egaliseren van grond.
2.6 Klimaatomstandigheden
Klimaatomstandigheden zoals windsnelheid, sneeuwval en temperatuur hebben ook invloed op de keuze van de fundering. In gebieden met hoge windbelastingen (zoals kustgebieden) moet worden gekozen voor een betonnen fundering of een schroefpaalfundering met een sterk anti-opdrijfvermogen; Ballastfundering is niet geschikt vanwege het zwakke anti-windvermogen. In koude gebieden met permafrost moet de betonnen fundering onder de vrieslijn worden begraven (2,1 meter in Noordoost-China) en een trapeziumvormig gedeelte aannemen om vorst te voorkomen; Een schroefpaalfundering kan vorst door diepe verankering voorkomen, maar het stalen paallichaam moet de wanddikte vergroten om brosse breuk bij lage temperaturen te weerstaan. In zoute-alkaligebieden moet de betonnen fundering gebruik maken van Portland-slakkencement (sulfaatbestendigheidsgraad ≥KS90), en de fundering van schroefpalen moet de anticorrosiebehandeling versterken.
3. Praktische Keuzegids
Om u te helpen snel het juiste type zonnefundering te selecteren, hebben wij op basis van bovenstaande factoren een praktische selectiegids samengesteld, die direct toepasbaar is in de projectpraktijk:
Kies een betonnen fundering als : u een grootschalige gecentraliseerde zonne-energiecentrale bouwt, de locatie een goed bodemdraagvermogen heeft, de bouwcyclus niet strak is, de eisen op het gebied van milieubescherming niet hoog zijn en stabiliteit op lange termijn en lage onderhoudskosten vereist zijn.
Kies een Screw Pile Foundation als : u een gedistribueerde zonne-energiecentrale bouwt, een landbouw-zonne-/visserij-zon-aanvullend project, de locatie zachte grond of ecologisch gevoelige gebieden heeft, het bouwschema krap is en u de impact op het milieu moet minimaliseren en een snelle installatie moet realiseren.
Kies Ballast Foundation als : u een zonneproject op het dak bouwt, een kleinschalig tijdelijk zonneproject, de locatie grondpenetratie verbiedt, het terrein vlak is, de windbelasting laag is en u een eenvoudige constructie en lage kosten nodig heeft.
4. Veelvoorkomende fouten die u moet vermijden bij het selecteren van funderingen
In het daadwerkelijke project maken veel projecteigenaren verkeerde keuzes vanwege onvoldoende inzicht in de funderingstypen of het negeren van sleutelfactoren, wat tot onnodige verliezen leidt. Hier zijn enkele veelvoorkomende fouten die u moet vermijden, waardoor de praktische waarde van het artikel kan worden verbeterd en meer gebruikersklikken kunnen worden aangetrokken:
Fout 1: Blindelings streven naar lage kosten en kiezen voor ballastfundering in gebieden met veel wind, wat leidt tot het risico dat het zonnepaneel omvalt bij harde wind.
Fout 2: Het negeren van geologisch onderzoek en het kiezen van een schroefpaalfundering in harde rotsgebieden, wat leidt tot moeilijke installatie en hogere kosten.
Fout 3: De bouwcyclus over het hoofd zien en een betonnen fundering kiezen voor projecten die snel in gebruik moeten worden genomen, wat leidt tot een vertraagde aansluiting op het elektriciteitsnet en verlies van voordelen voor energieopwekking.
Fout 4: Het negeren van eisen op het gebied van milieubescherming en het kiezen van een betonnen fundering in ecologisch kwetsbare gebieden, wat ertoe leidt dat de milieueffectbeoordeling niet wordt gehaald.
5. Conclusie
De selectie van typen zonnefunderingen (beton, schroefpaal, ballast) is geen 'one-size-fits-all'-aangelegenheid, maar moet uitgebreid worden overwogen op basis van geologische omstandigheden, projectschaal, bouwcyclus, eisen op het gebied van milieubescherming, kostenbudget en klimaatomstandigheden. Elk funderingstype heeft zijn eigen voordelen en toepasbare scenario’s: betonnen fundering is stabiel en duurzaam, geschikt voor grootschalige projecten; schroefpaalfundering is efficiënt en milieuvriendelijk, geschikt voor gedistribueerde en milieugevoelige projecten; ballastfundering is eenvoudig en goedkoop, geschikt voor dak- en tijdelijke projecten.
Door de kenmerken van elk funderingstype te begrijpen en de selectiegids in dit artikel te volgen, kunt u de meest geschikte zonne-fundering voor uw project kiezen, de veilige en stabiele werking van het zonnestelsel op de lange termijn garanderen, de projectkosten en bouwefficiëntie optimaliseren en de duurzame ontwikkeling van de zonne-energie-industrie bevorderen. Als u meer vragen heeft over de keuze van een zonnefundering, kunt u contact opnemen met ons professionele team voor één-op-één advies.
