Aantal Bladeren:0 Auteur:Site Editor Publicatie tijd: 2026-10-15 Oorsprong:aangedreven

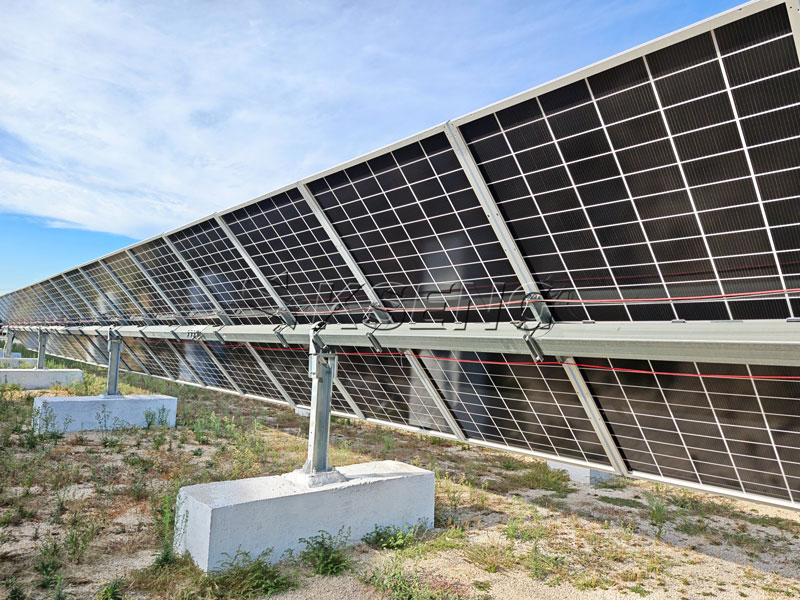

In september 2026 leverde Kseng zijn KST-1P enkelassige zonnevolgoplossing en op maat gemaakte funderingsontwerptekeningen voor een 1MW zonne-PV-project in Italië. Vanwege de bodemgesteldheid ter plaatse was conventioneel heien niet haalbaar. De klant maakte vooraf ter plaatse gestorte betonnen pierfunderingen klaar, terwijl Kseng ontwerptekeningen leverde om de zonnetrackerstructuur te coördineren met de door de klant voorbereide funderingen.
Dit project demonstreert het belang van projectspecifieke technische ondersteuning bij het aanpassen van een zonnevolgsysteem aan uitdagende locatieomstandigheden. Door de trackerstructuur en funderingsinterfaces te coördineren, kon het projectteam tegemoetkomen aan de funderingsvereisten van de locatie en tegelijkertijd verder gaan met het installatieplanningsproces.
Projectlocatie: Italië
Projectcapaciteit: 1MW
Projectdatum: september 2026
Productmodel: KST-1P
Systeemtype: Horizontale zonnetracker met één as
Funderingstype: Door de klant voorbereide ter plaatse gestorte betonnen pijlers
Belangrijkste uitdaging: Conventioneel heien was niet haalbaar vanwege de bodemgesteldheid ter plaatse
Kseng's scope: KST-1P zonnetrackeroplossing en op maat gemaakte funderingsontwerptekeningen
Klantopdracht: Voorbereiding en constructie van de betonnen pijlerfundaties
De KST-1P is een enkelassig zonnevolgsysteem van Kseng , ontworpen voor op de grond gemonteerde zonne-PV-toepassingen. In tegenstelling tot montageconstructies met vaste kanteling, past een enkelassige zonnetracker de oriëntatie van PV-modules gedurende de dag aan om de schijnbare beweging van de zon te volgen. Onder geschikte projectomstandigheden kan dit de opvang van zonne-energie verbeteren en het energieopwekkingspotentieel van een PV-installatie vergroten.
Voor grootschalige en op de grond gemonteerde zonne-energieprojecten moet een trackersysteem meer doen dan alleen maar PV-modules ondersteunen. Het moet ook de mechanische structuur, het aandrijfmechanisme, het besturingssysteem, de locatie-indeling en het funderingsontwerp integreren in een gecoördineerde oplossing.
De KST-1P combineert een trackingstructuur met een aandrijf- en besturingsopstelling om de module-oriëntatie langs een enkele as aan te passen. De projecttoepassing moet worden geëvalueerd op basis van de lokale zonnestraling, moduleconfiguratie, terrein, schaduwomstandigheden, trackingstrategie en andere locatiespecifieke factoren.
Een zonnetracker met één as roteert PV-modules rond één as om de schijnbare dagelijkse beweging van de zon te volgen. Vergeleken met montagesystemen met vaste kanteling kan deze aanpak ervoor zorgen dat modules tijdens geschikte perioden van de dag zonnestraling onder gunstigere hoeken ontvangen.
Voor ontwikkelaars van zonne-energieprojecten en EPC-aannemers biedt dit een nieuwe manier om het gebruik van de beschikbare zonne-energiebronnen te optimaliseren. De werkelijke energiewinst hangt af van factoren zoals geografische locatie, weersomstandigheden, systeemindeling, modulekarakteristieken, schaduw, trackerconfiguratie en bedrijfsstrategie. Projectspecifieke energiesimulaties worden aanbevolen bij het inschatten van potentiële prestatieverbeteringen.
Een zonnevolgsysteem omvat doorgaans de structurele componenten die de PV-modules ondersteunen, roterende en transmissiecomponenten, een aandrijfmechanisme en een bijbehorend besturingssysteem. Deze elementen werken samen om de modulehoeken aan te passen volgens de trackingstrategie van het systeem.
De uitlijning van de structurele componenten en de rotatie-as is vooral belangrijk tijdens het ontwerp en de installatie van het systeem. Steunposities, verbindingsinterfaces en funderingslocaties moeten op elkaar worden afgestemd om ervoor te zorgen dat de tracker kan worden gemonteerd volgens het goedgekeurde ontwerp.
Specifieke aandrijfconfiguraties, besturingsfuncties, volghoekbereiken en bedieningskenmerken moeten worden bevestigd aan de hand van de officiële technische documentatie van KST-1P en de voor elk project geselecteerde configuratie.
Op de grond gemonteerde zonne-energieprojecten vereisen een zorgvuldige coördinatie tussen het volgsysteem en de algemene indeling van de locatie. Belangrijke ontwerpoverwegingen kunnen onder meer de specificaties van PV-modules, de rijafstand van de trackers, terreinvariaties, toegang voor onderhoud, positionering van de fundering en toepasselijke structurele ontwerpbelastingen omvatten.
Voor een PV-installatie van 1 MW moeten deze factoren samen worden overwogen tijdens de engineeringfase. Het vooraf vaststellen van de systeemconfiguratie en de vereisten voor de funderingsinterface kan het projectteam helpen de trackerstructuur te coördineren met de geselecteerde funderingsoplossing.
De grootste uitdaging bij dit Italiaanse project was de bodemgesteldheid van de locatie, waardoor conventioneel heien ongeschikt was voor de geplande installatie. Er was daarom een alternatieve funderingsopstelling nodig om de ondersteuningsstructuur van de zonnetracker te huisvesten.

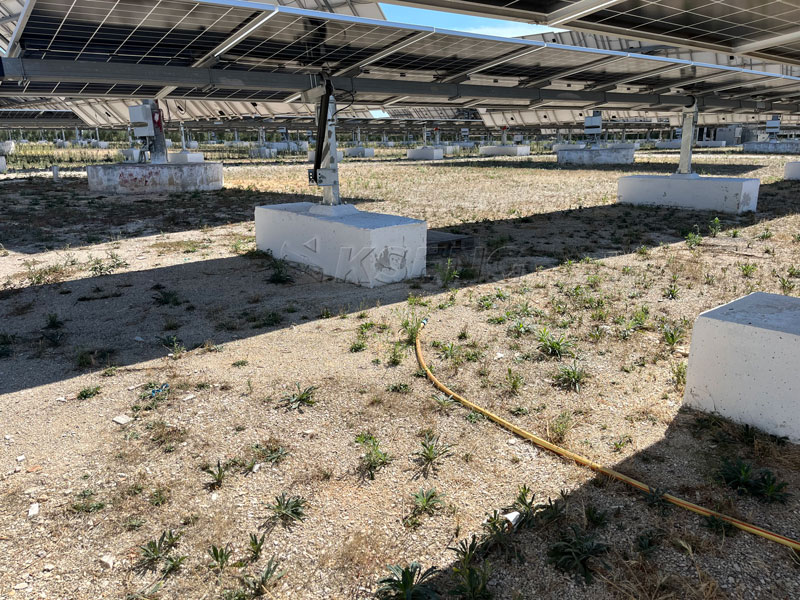

De klant bereidde ter plaatse gestorte betonnen pierfunderingen voor vóór de installatie van de tracker. In tegenstelling tot een conventionele opstelling waarbij steunpalen rechtstreeks in de grond worden geslagen, vereist een betonnen pierfunderingsoplossing een zorgvuldige coördinatie tussen de funderingsindeling en de trackerconstructie.
Belangrijke overwegingen zijn onder meer funderingsposities, bovenaanzichten, afmetingen, verankeringsinterfaces en de uitlijning van de steunpunten van de tracker. Deze details kunnen van invloed zijn op het installatieproces en de uitlijning van de algehele trackingstructuur.
Om aan de projectvereisten te voldoen, leverde Kseng op maat gemaakte funderingsontwerptekeningen voor de coördinatie van het KST-1P-systeem met de door de klant voorbereide betonnen pijlers.
Wanneer een zonnetracker moet worden geïnstalleerd op door de klant voorbereide betonnen funderingen, wordt de compatibiliteit tussen de funderingsindeling en de trackerstructuur een belangrijk onderdeel van de projectengineering.
Voor dit 1MW zonnetrackerproject in Italië leverde Kseng op maat gemaakte funderingsontwerptekeningen ter ondersteuning van de coördinatie van de KST-1P-structuur met de bestaande funderingsconstructie.
De funderingslocaties moeten overeenkomen met de aangewezen ondersteuningsposities van het zonnevolgsysteem. Funderingsmiddelpunten, afstanden en ondersteuningslay-outs moeten vóór installatie worden gecontroleerd aan de hand van de goedgekeurde projecttekeningen.
Door de ontwerptekeningen te vergelijken met de as-built funderingscondities kan het projectteam mogelijke afwijkingen vooraf identificeren. Als de feitelijke funderingsposities of -afmetingen afwijken van het ontwerp, moeten de verschillen door de verantwoordelijke technici worden beoordeeld voordat de installatie van de tracker wordt voortgezet.
Een zonnevolgsysteem met één as is afhankelijk van een gecoördineerde structurele positionering en uitlijning van de rotatie-as. Verschillen in steunhoogten kunnen de structurele montage, componentverbindingen en algehele uitlijning beïnvloeden.
Bij het ontwerp van de fundering en de bouwcoördinatie moet daarom rekening worden gehouden met de vereiste tophoogten, steunposities, verbindingsinterfaces en toepasselijke constructietoleranties. Door deze details vóór de installatie te bevestigen, kan het team beoordelen of de voorbereide funderingen consistent zijn met het trackerontwerp.
Funderingen van betonnen pijlers vereisen doorgaans een gedefinieerde verbindingsregeling tussen de fundering en de draagstructuur van de tracker. Afhankelijk van het projectontwerp kunnen relevante details de positionering van de ankerbouten, verbindingscomponenten, funderingsafmetingen en toepasselijke structurele belastingen omvatten.
De uiteindelijke verankeringsmethode en funderingsparameters moeten worden bepaald op basis van de goedgekeurde projecttekeningen en technische berekeningen. De geschiktheid van de fundering, de versterking, de verankeringscapaciteit en de constructiekwaliteit moeten worden geverifieerd door de verantwoordelijke projectprofessionals op basis van geotechnische informatie, structurele vereisten en toepasselijke lokale normen.
Voor dit project zijn door de klant de betonnen pijlerfundaties voorbereid. De reikwijdte van Kseng had betrekking op de KST-1P zonnetrackeroplossing en op maat gemaakte funderingsontwerptekeningen, niet op de constructie of installatie van de betonnen funderingen.
Het gebruik van door de klant voorbereide funderingen vereist een nauwe coördinatie tussen het trackerontwerp en de feitelijke omstandigheden op de locatie. Vóór installatie moet het projectteam bevestigen dat de as-built funderingen overeenkomen met het goedgekeurde ontwerp wat betreft positionering, afmetingen, verhogingen en aansluitinterfaces.
Deze coördinatie is vooral belangrijk voor volgsystemen met één as, waarbij de draagstructuur en de rotatie-as moeten worden uitgelijnd volgens het systeemontwerp. Het identificeren van discrepanties vóór de installatie kan vermijdbare aanpassingen ter plaatse helpen verminderen en de coördinatie tussen de installatieteams van de fundering en de tracker verbeteren.
In dit Italiaanse project vormden de op maat gemaakte funderingsontwerptekeningen van Kseng een ontwerpreferentie voor het coördineren van de KST-1P-constructie met de betonnen pijlers die door de klant waren voorbereid. De aanpak pakte de funderingsbeperkingen van het project aan en handhaafde tegelijkertijd een duidelijke verdeling van de verantwoordelijkheden tussen de trackeroplossing en de funderingsconstructie.
Vergeleken met montageconstructies met vaste kanteling, past een enkelassige zonnetracker overdag actief de oriëntatie van PV-modules aan. Hierdoor kunnen projectontwikkelaars dynamische tracking overwegen als een optie om de opvang van zonne-energie onder geschikte omstandigheden te verbeteren.
Bij het evalueren van een volgsysteem voor zonne-energie moeten projectontwikkelaars, EPC-aannemers en systeemintegrators verschillende factoren samen overwegen:
Potentieel voor energieopwekking: Beoordeel de potentiële energieopbrengst op basis van lokale zonnebronnen, moduleconfiguratie en de geselecteerde trackingstrategie.
Structurele compatibiliteit: Stem de trackerconfiguratie af op de PV-modules, de opstelling van de array, de omstandigheden ter plaatse en de toepasselijke ontwerpbelastingen.
Funderingsvereisten: Evalueer de bodemgesteldheid, funderingsconstructiemethoden en de verbinding tussen de fundering en de trackerconstructie.
Installatie en onderhoud: Plan de toegang tot de installatie, de bedieningsruimte en toekomstige inspectie- en onderhoudsvereisten.
Projecteconomie: Vergelijk uitrustings- en funderingskosten, installatievereisten, onderhoudsbehoeften en verwachte energieproductie.
De geschiktheid van een zonnetracker moet worden bepaald aan de hand van een projectspecifieke technische en economische beoordeling, in plaats van te vertrouwen op een enkele productspecificatie of een getal met geïnstalleerde capaciteit.
Zon-PV-projecten verschillen qua bodemgesteldheid, terrein, funderingsmethoden, moduleconfiguraties en structurele vereisten. Bij het selecteren van een geschikt zonnevolgsysteem gaat het dus om zowel productselectie als projectspecifieke ontwerpcoördinatie.
Voor dit 1MW-project in Italië leverde Kseng de KST-1P enkelassige zonnetracker-oplossing samen met op maat gemaakte funderingsontwerptekeningen ter ondersteuning van de coördinatie tussen de trackerstructuur en de door de klant voorbereide ter plaatse gestorte betonnen pijlers.
Deze casus benadrukt de waarde van het al vroeg in het projectontwerpproces in overweging nemen van funderingsinterfaces en locatiebeperkingen. Voor projecten waarbij conventioneel heien niet haalbaar is of waarbij funderingen al zijn voorbereid, kan een vroege coördinatie tussen het trackerontwerp en de funderingsopstelling het projectteam helpen de installatievereisten te identificeren voordat de werkzaamheden beginnen.
Kseng biedt oplossingen voor montage en tracking van zonne-energie voor een reeks PV-toepassingen. Projectspecifieke systeemconfiguraties en technische vereisten moeten worden bevestigd in overeenstemming met de omstandigheden ter plaatse en de relevante technische documentatie.
Het 1MW KST-1P zonnetrackerproject in Italië demonstreert hoe projectspecifieke ontwerpcoördinatie kan helpen bij het aanpakken van funderingsbeperkingen in op de grond gemonteerde zonne-PV-installaties.
Omdat conventioneel heien niet haalbaar was onder de bodemgesteldheid van de locatie, bereidde de klant vooraf ter plaatse gestorte betonnen pijlerfundaties voor. Kseng leverde de KST-1P enkelassige volgoplossing voor zonne-energie en op maat gemaakte funderingsontwerptekeningen om de coördinatie tussen de trackerstructuur en de voorbereide funderingen te ondersteunen.
Door trackingtechnologie met één as te combineren met projectspecifieke technische ondersteuning, kwam de oplossing tegemoet aan de noodzaak om het trackersysteem te coördineren met de funderingsopstelling van de locatie. De definitieve geschiktheid van de constructie en fundering moet nog worden bevestigd door de verantwoordelijke projectingenieurs volgens het goedgekeurde ontwerp en de lokale vereisten.
Plant u een zonnetrackerproject met door de klant voorbereide betonnen funderingen? Neem contact op met Kseng om de omstandigheden ter plaatse, de KST-1P-systeemconfiguratie en aangepaste vereisten voor het funderingsontwerp te bespreken.
