Extreem weer vormt een kritieke kwetsbaarheid voor fotovoltaïsche installaties op utiliteitsschaal wereldwijd. Hoewel de efficiëntie van zonnepanelen vaak in de schijnwerpers staat, hangt de financiële levensvatbaarheid op de lange termijn volledig af van de mechanische veerkracht van het volgmechanisme. De kern van deze veerkracht is de zwenkaandrijving. We beschouwen het als het centrale mechanische hart van een moderne zonnetracker met één as , die de zwaarste dynamische windbelastingen kan weerstaan ​​en tegelijkertijd de kritische structurele integriteit behoudt.

Wanneer de windsnelheden escaleren, kan de enorme kinetische energie die naar dit centrale knooppunt wordt overgebracht verwoestend zijn. Daarom vereist het evalueren van een zonnetracker veel verder kijken dan de standaard algoritmen voor trackingsoftware. Projectingenieurs moeten het houdkoppel, het tandwielontwerp en de omgevingsafdichting van de zwenkaandrijving nauwkeurig onder de loep nemen. Het focussen op deze robuuste mechanische beveiligingen is de meest betrouwbare manier om catastrofaal structureel falen te voorkomen en operationele tegenslagen gedurende een levensduur van 25 jaar te minimaliseren.

Belangrijkste afhaalrestaurants

• Het koppelvermogen van een zwenkaandrijving is de definitieve maatstaf voor het voorkomen van torsieflutter en catastrofaal falen tijdens extreme windgebeurtenissen.

• Ingesloten, zelfvergrendelende wormwielmechanismen bieden superieure faalveilige mogelijkheden in een één-assig volgsysteem voor zonne-energie in vergelijking met blootgestelde of niet-vergrendelende alternatieven.

• Voor de evaluatie van aanbestedingen moeten onafhankelijke, versnelde testgegevens over de levenscyclus nodig zijn, waarbij de nadruk specifiek moet liggen op het binnendringen van schurend materiaal (IP-classificaties) en thermische degradatie.

• Kostenbesparingen vooraf op aandrijfcomponenten resulteren vaak in onevenredige langetermijnverliezen als gevolg van micro-stops en langere onderhoudscycli.

De mechanische realiteit van windbelasting op een zonnetracker met één as

Wind duwt niet simpelweg statisch tegen grote fotovoltaïsche modules. Het creëert complexe, zeer dynamische aerodynamische verschijnselen. Als de wind langs de voorkant van een zonnepaneel beweegt, ontstaat er turbulentie. Langs de randen van de modules beginnen wervelingen te ontstaan. Dit afstoten veroorzaakt ernstige, ritmische trillingen. Ingenieurs noemen deze krachten aerodynamische instabiliteit, galopperen en torsiefladderen. Deze verschijnselen transformeren grote PV-modules in enorme vleugelprofielen. De resulterende kinetische energie beweegt zich recht door de bevestigingsbuis. Het wordt uiteindelijk rechtstreeks overgebracht naar het centrale aandrijfsysteem.

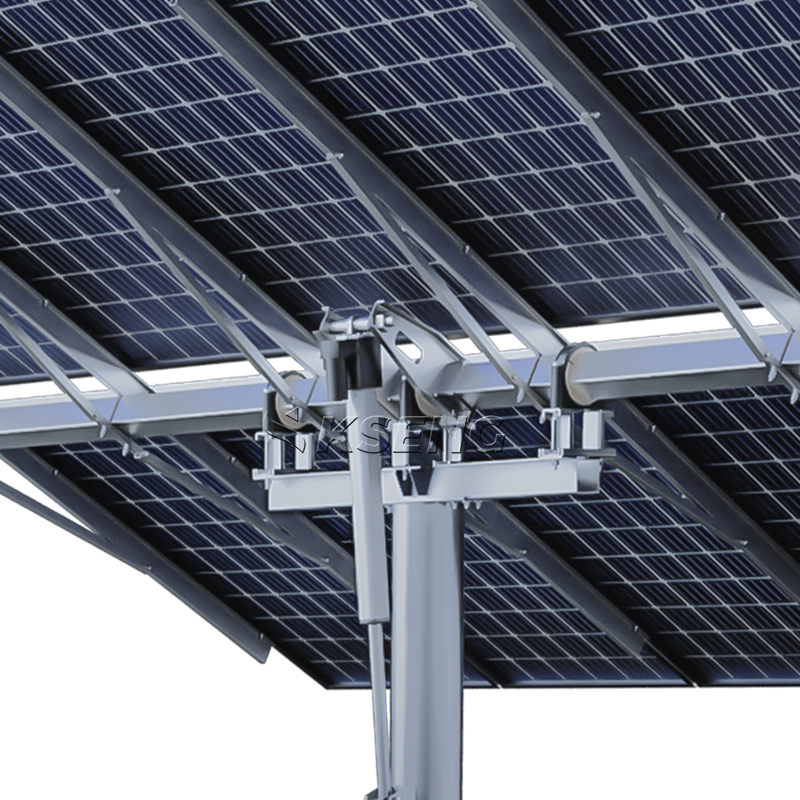

In deze dynamische omgeving fungeert de zwenkaandrijving als primair ankerpunt. Tijdens normale zonnige omstandigheden functioneert het slechts als een langzaam bewegend positioneringsapparaat. Wanneer zich echter onweerswolken verzamelen, verandert het systeem zijn functie. De tracker beweegt actief naar een defensieve 'opbergpositie' om de windweerstand te minimaliseren. Zodra deze vlakke of enigszins schuine opberghoek is bereikt, stopt de zwenkaandrijving met draaien. Het gaat onmiddellijk over in een kritische structurele rem. Het moet enorme koppelbelastingen volledig statisch vasthouden terwijl de wind probeert de modules naar boven te scheuren of naar achteren te draaien.

Als het aandrijfmechanisme niet de mechanische kracht heeft om deze krachten te weerstaan, zijn de resultaten snel en desastreus. De opeenvolgende effecten van een defecte aandrijving reiken veel verder dan het vervangen van een enkele versnellingsbak. Eigenaars van activa worden doorgaans met ernstige gevolgen geconfronteerd:

• Gestripte interne tandwieltanden waardoor de hele trackerrij oncontroleerbaar is bij harde wind.

• Catastrofale paneelbotsingen waarbij aangrenzende modules en torsiebuizen worden vernietigd.

• De fabrieksgaranties zijn vervallen vanwege mechanische opbrengst boven gespecificeerde operationele limieten.

• Enorme verliezen aan energieopbrengst in afwachting van zware vervangingsapparatuur en gespecialiseerde reparatieploegen.

Draaischijven versus alternatieve aandrijfmechanismen in een volgsysteem voor zonnepanelen

Ingenieurs ontwerpen volgsystemen met behulp van verschillende mechanische oplossingen. De industrie vergelijkt in de eerste plaats gesloten roterende zwenkaandrijvingen met lineaire actuatoren en staalkabelsystemen. Elke categorie benadert beweging anders. Lineaire actuatoren maken gebruik van duw- en trekschroefmechanismen. Staalkabelsystemen zijn afhankelijk van gespannen kabels en katrollen. Zwenkaandrijvingen zijn afhankelijk van ingesloten roterende tandwielen die in een continue cirkel in elkaar grijpen.

Zwenkaandrijvingen bieden duidelijke mechanische voordelen ten opzichte van hun alternatieven. Ze bieden een continu rotatievermogen. Belangrijker nog is dat ze een verdeeld draagoppervlak hebben. Een lineaire actuator concentreert de windkrachten op een enkele montagepin en een verlengde stalen staaf. Deze verlenging maakt het zeer kwetsbaar voor buigen of knikken onder zijdelingse windschering. Zwenkaandrijvingen verdelen deze enorme krachten tegelijkertijd over zware behuizingsbouten en meerdere ingeschakelde tandwieltanden.

Deze verdeelde belasting vormt de basis voor een superieure fail-safe architectuur. Specifieke zwenkaandrijvingsontwerpen maken gebruik van zandloperwormwielen. Standaard cilindrische wormwielen raken slechts één of twee tanden tegelijk. Een zandloperworm wikkelt zich rond het centrale tandwiel en grijpt tegelijkertijd meerdere tanden aan. Dit ontwerp creëert een natuurlijk zelfremmend vermogen. Windstoten proberen het paneel naar achteren te duwen. De geometrie van het zandlopertandwiel verhindert fysiek dat het achteruit draait. Het is inherent bestand tegen terugdrijven. Het biedt ultieme veiligheid voor een volgsysteem voor zonnepanelen zonder uitsluitend te vertrouwen op actieve elektronische remmen, die vaak uitvallen tijdens ernstige stroomstoringen.

Kernevaluatiecriteria voor de duurzaamheid van zwenkaandrijvingen

Bij het evalueren van de duurzaamheid van schijven moet goed naar de technische specificaties worden gekeken. Projectontwikkelaars moeten de exacte verschillen begrijpen tussen functionele bewegings- en overlevingslimieten. Ze moeten ook de materialen onderzoeken die in de behuizing worden gebruikt.

Ten eerste moeten ontwikkelaars het kritische verschil definiëren tussen houdkoppel en aandrijfkoppel. Het aandrijfkoppel bepaalt de normale dagelijkse werking. Het is de rotatiekracht die nodig is om de panelen op een rustige dag soepel van oost naar west te laten kantelen. Het houdkoppel is geheel anders. Het houdkoppel is de absolute limiet voordat mechanisch meegeven optreedt onder zware windbelasting. Het vertegenwoordigt de maximale statische druk die de tandwieltanden kunnen overleven voordat ze breken. Hoewel veel goedkopere aandrijvingen voldoende aandrijfkoppel bieden, missen ze op gevaarlijke wijze het houdkoppel dat nodig is om extreem weer te overleven.

We evalueren de duurzaamheid aan de hand van specifieke criteria:

1. Holding Torque Metrics: Verifieer onafhankelijke laboratoriumtests die bevestigen dat de aandrijving niet terugdraait of schuift bij de maximaal voorspelde windsnelheden voor uw specifieke regio.

2. Tandwielmateriaal en bewerking: Geharde staallegeringen en speciale bronzen tandwielen zijn bestand tegen langdurige slijtage. Oppervlaktebehandelingen, zoals inductieharden van de wormdraden, verhogen de vermoeidheidslimieten drastisch gedurende een levenscyclus van 25 jaar.

3. Milieuafdichting: barre klimaten vernietigen niet-afgedichte componenten. Hoge IP-classificaties (IP65 of IP67) zijn verplicht. De realiteit van de inzet in de woestijn omvat ultrafijn, schurend zand. Als zand de behuizing van de tandwielkast binnendringt, werkt het als slijppasta. Kustomgevingen introduceren corrosieve zoutnevel en slagregen. Hoge IP-waarden voorkomen zowel het binnendringen van schurend zand als waterschade.

4. Smeer- en onderhoudsintervallen: Analyseer operationele verschillen zorgvuldig. Levenslang afgedichte units maken gebruik van hoogwaardige synthetische vetten. Ze vereisen geen onderhoud. Omgekeerd vereisen goedkopere eenheden handmatige jaarlijkse smering. Handmatig smeren introduceert menselijke fouten en verhoogt de continue arbeidskosten gedurende de levensduur van het project.

Het beperken van implementatierisico's in extreme omgevingen

Het aanschaffen van een sterke zwenkaandrijving is slechts de eerste stap. Een goede implementatie is net zo belangrijk. De realiteit van de implementatie dicteert extreme uitdagingen met betrekking tot geografische aanpassing van de locatie. Ontwikkelaars kopen vaak identieke hardware voor verschillende klimaten. Deze aanpak brengt aanzienlijke risico's met zich mee. Een robuust zonnevolgsysteem moet zich fysiek aanpassen aan zijn omgeving. Kustgebieden met sterke wind vereisen geavanceerde corrosiewerende coatings, zoals thermisch verzinken van de aandrijfbehuizing. Op hoge temperaturen en schurende woestijnlocaties is thermisch vet met een hoge viscositeit nodig om te voorkomen dat interne smeermiddelen vloeibaar worden en weglekken.

Naast omgevingsfactoren moeten ingenieurs ook rekening houden met strikte installatietoleranties. Zelfs de sterkste uitrusting zal voortijdig verslijten als deze verkeerd wordt geïnstalleerd. Veldploegen forceren soms verkeerd uitgelijnde torsiebuizen in de zwenkaandrijvingsflens. Dit dwingt het systeem tot een eeuwige binding. Elke keer dat de aandrijving draait, moet de aandrijving interne wrijving bestrijden. Structurele steunen die buiten strikte uitlijningstoleranties zijn geïnstalleerd, veroorzaken een ongelijkmatige verdeling van de belasting. De tandwieltanden beginnen tegen elkaar te slijpen, waardoor de verwachte levensduur van het onderdeel drastisch wordt verkort.

Om dit risico te beperken, moeten teams een strenge verificatie van de inbedrijfstelling implementeren. Voordat de locatie commercieel wordt geëxploiteerd, moeten technici specifieke veldtesten uitvoeren. Ze laten de tracker handmatig van het uiterste oosten naar het uiterste westen fietsen. Ze bewaken het elektrische stroomverbruik van de aandrijfmotor. Plotselinge pieken in de stroomafname duiden op mechanische binding of slechte uitlijning. Veldtests garanderen dat de aandrijving soepel en zonder abnormale trillingen inschakelt en vergrendelt. Een grondige inbedrijfstelling waarborgt de fysieke integriteit van de gehele installatie.

Een Solar Tracker-systeem specificeren: logica voor inkoop en shortlisting

EPC's (ingenieurs-, inkoop- en constructiebedrijven) moeten strikte logica toepassen bij het specificeren van trackinghardware. Datagedreven shortlisting doorbreekt marketingretoriek. U moet uw inkoopteams adviseren om exacte technische gegevens op te vragen bij fabrikanten. Vraag windtunneltestrapporten van derden. Zoek specifiek naar aero-elastische modeltests, in plaats van naar starre modeltests, omdat deze torsiefluctuaties nauwkeurig simuleren. Vraag versnelde slijtagetestrapporten aan. Controleer alle grondstofcertificaten om er zeker van te zijn dat de staallegeringen overeenkomen met de meegeleverde specificatiebladen.

Vervolgens moet u de garantiebeperkingen zorgvuldig evalueren. Onderzoek de kleine lettertjes in de overeenkomsten van fabrikanten. Zorg ervoor dat de garantie realistische lokale windgebeurtenissen volledig dekt. Veel contracten bevatten verborgen mazen in de wet. Sommigen maken de garantie ongeldig als windstoten een kunstmatig lage drempel overschrijden. Anderen vereisen dat buitensporig, ongedocumenteerd preventief onderhoud geldig blijft. Als een garantie elke zes maanden een complexe veldsmering vereist, zullen de operationele verliezen op de lange termijn snel groter zijn dan eventuele aanvankelijke kortingen.

Concentreer u ten slotte op bruikbare volgende stappen tijdens het biedingsproces. Wij raden u aan de taal van uw Request for Proposal (RFP) zorgvuldig te structureren. Stel specifieke veiligheidsfactoren voor de zwenkaandrijving verplicht in de aanbestedingsdocumenten. Stel strikte minimumwaarden voor houdkoppels vast op basis van regionale historische windgegevens. Vereisen dat alle leveranciers bewijzen dat hun gesloten tandwielen minimaal voldoen aan de IP65-normen. Een premium één-assig zonnevolgsysteem is volledig afhankelijk van luchtdichte inkoopspecificaties. Sterke RFP-taal dwingt fabrikanten om alleen zeer duurzame, goed ontworpen aandrijfoplossingen in te dienen.

Conclusie

De centrale zwenkaandrijving bepaalt uiteindelijk de algehele structurele levensduur van elk trackingmiddel. Terwijl software-optimalisaties de dagelijkse energieopbrengsten verbeteren, bepaalt de mechanische hardware of de installatie extreem weer overleeft. Houdkoppel, zelfremmende tandwielgeometrie en robuuste afdichting tegen omgevingsinvloeden zijn onmisbare kenmerken voor operationeel succes bij zware toepassingen.

Het evalueren van mechanische duurzaamheid vereist intens scepticisme. Het eisen van verifieerbare technische gegevens is de enige betrouwbare manier om een ​​investering in zonne-energie op nutsschaal veilig te stellen. Het vertrouwen op glanzende brochures zonder onafhankelijke testrapporten introduceert onaanvaardbare risico's in kapitaalintensieve energieprojecten.

We moedigen projectingenieurs en inkoopmanagers sterk aan om hun huidige leveranciersspecificaties onmiddellijk te herzien. Vergelijk uw bestaande hardware met de vastgestelde windbelastingslimieten en houdkoppelcapaciteiten. Upgrade vandaag nog uw RFP-taal om ervoor te zorgen dat uw toekomstige fabrieken morgen de zwaarste milieu-uitdagingen kunnen weerstaan.

Veelgestelde vragen

Vraag: Wat is het verschil tussen trackingprecisie en houdkoppel in een zonnetracker?

A: Volgprecisie verwijst naar het vermogen van het systeem om de zon nauwkeurig te volgen en de energieopbrengst bij normaal weer te bepalen. Het houdkoppel is de maximale mechanische kracht die de aandrijving kan weerstaan ​​terwijl deze stilstaat, waardoor de fysieke overleving van de tracker tijdens extreme windomstandigheden wordt bepaald.

Vraag: Waarom heeft een zelfremmend wormwiel de voorkeur vanwege de windweerstand?

A: Een zelfremmend wormwiel voorkomt geometrisch dat externe krachten, zoals zware windstoten, het tandwiel naar achteren dwingen. Het fungeert als een inherente mechanische rem, waardoor de panelen veilig worden vastgezet zonder dat er actieve elektrische stroom of secundaire remsystemen nodig zijn.

Vraag: Hoe vaak moeten zwenkaandrijvingen in een eenassig zonnevolgsysteem worden onderhouden?

A: Onderhoud varieert sterk per ontwerp. Moderne, hoogwaardige gesloten units maken gebruik van synthetische smeermiddelen en streven naar onderhoudsvrij of minimale smeercycli van 5 tot 10 jaar. Dit vermindert de lopende werkzaamheden en onderhoudswerkzaamheden (O&M) aanzienlijk.

Vraag: Kunnen zwenkaandrijvingen achteraf worden gemonteerd op oudere volgsystemen voor zonnepanelen?

A: Retrofitten is doorgaans moeilijk vanwege de eigen montagebeugels en specifieke vereisten voor software-integratie. Het upgraden van het aandrijfmechanisme van een ouder systeem vereist meestal een uitgebreide structurele revisie van het centrale aandrijfblok.
