Zonne-energieontwikkelaars en EPC's op nutsschaal worden geconfronteerd met een meedogenloze evenwichtsoefening. U moet de hogere investeringskosten vooraf van volgsystemen voortdurend afwegen tegen de strikte noodzaak om de energieopbrengst te maximaliseren. Terwijl onafhankelijke architecturen met één as lange tijd het nutslandschap hebben gedomineerd, hebben de recente componentinflatie en operationele complexiteit een strategische draai geforceerd. We zien nu een enorme verschuiving in de sector naar mechanisch geoptimaliseerde lay-outs.
Een met twee rijen zonnetrackersysteem biedt een meetbare verlaging van de Levelized Cost of Energy (LCOE) voor relatief vlakke topografieën. Het bereikt dit door de elektrische storingspunten drastisch te verminderen zonder de opbrengstverhoging van 15-25% op te offeren die kenmerkend is voor actieve volginstallaties. In deze gids leert u de exacte mechanische principes achter tweerijige koppelingen. We zullen de maatstaven voor de geschiktheid van de locatie onderzoeken, de inkoopkaders opsplitsen en deze opstelling rechtstreeks vergelijken met alternatieven met vaste kanteling en onafhankelijke rij-alternatieven.
Gehalveerde elektrische complexiteit: Door twee rijen aan één enkele zwenkmotor te koppelen, worden de besturingseenheden en motoren tot 50% verminderd, waardoor het aantal uitval direct afneemt.
Strenge locatieparameters: Maximale kostenefficiëntie wordt bereikt op locaties met NS-hellingstoleranties van minder dan 10–15%; sterk golvend terrein kan nog steeds onafhankelijke rijontwerpen vereisen.
O&M-kostenreductie: Minder actieve componenten en een ultralaag dagelijks energieverbruik (vaak <0,1 kWh/dag) zorgen voor financiële levensvatbaarheid op de lange termijn.
Compatibiliteit met groot formaat: Moderne mechanische koppelingssystemen zijn speciaal ontworpen om hoge windbelastingen te ondersteunen voor ultragrote (210 mm/600 W+) bifaciale modules.
Ingenieurs zoeken voortdurend naar manieren om meer te doen met minder bewegende delen. Jarenlang was het de industriestandaard om elke rij zonnepanelen onafhankelijk van stroom te voorzien. Elke rij had zijn eigen motor, zijn eigen batterijback-up en zijn eigen communicatieknooppunt. Hoewel dit maximale flexibiliteit op oneffen terrein bood, vermenigvuldigde het ook het aantal potentiële faalpunten op een enorme locatie.

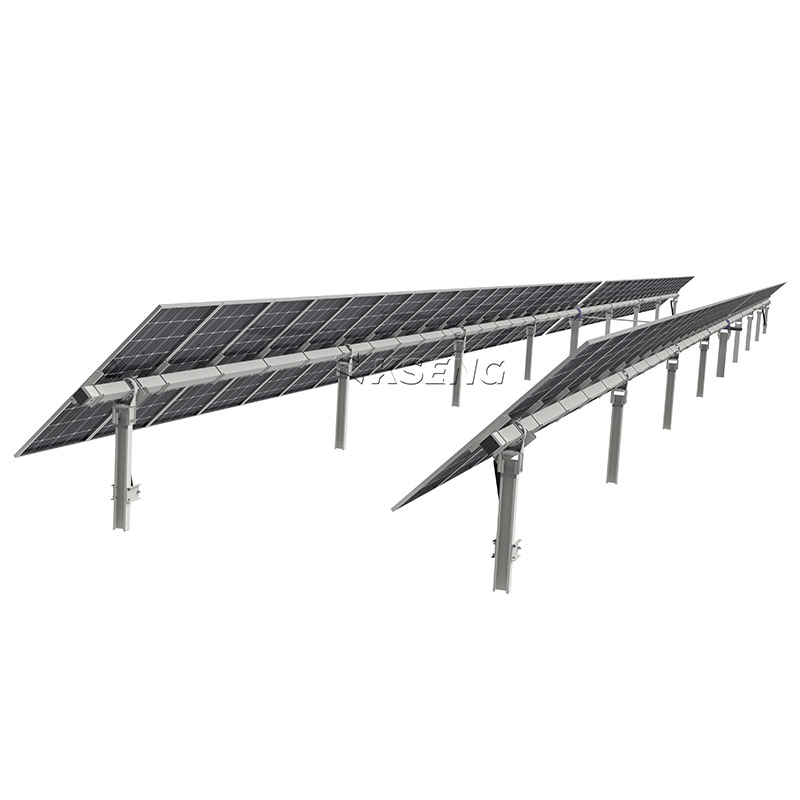

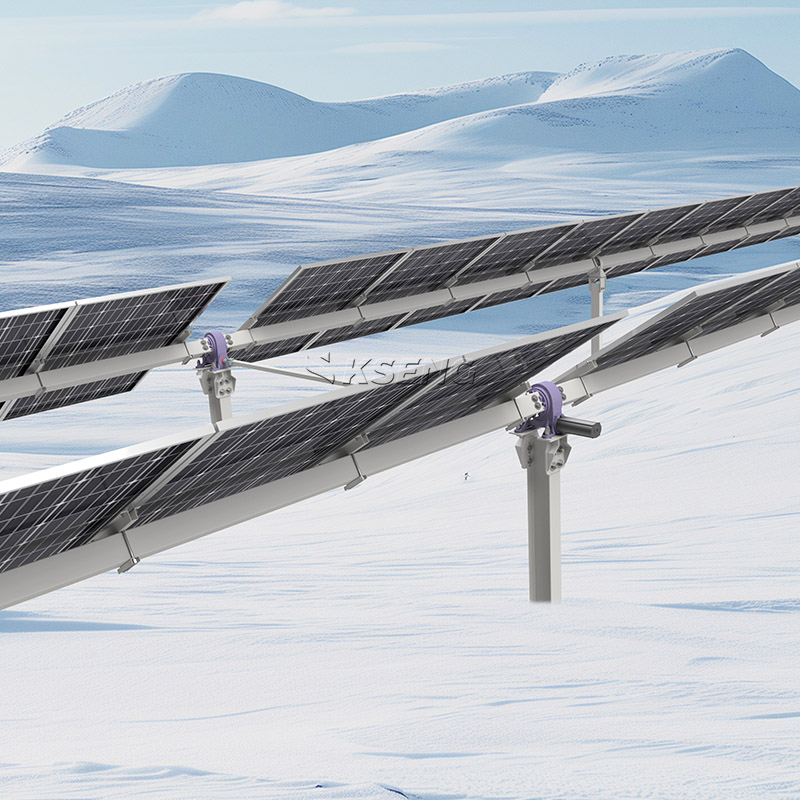

De tweerijige koppelingsarchitectuur verandert deze aanpak. Het berust op fundamentele mechanische vereenvoudiging. In plaats van dubbele elektrische componenten wordt gebruik gemaakt van een enkele krachtige zwenkmotor. Deze centrale motor is via robuuste mechanische verbindingen verbonden met aangrenzende rijen. Fabrikanten gebruiken hiervoor gewoonlijk spline-assen en cardanverbindingen. Cardangewrichten zijn bijzonder waardevol. Ze fungeren als kruiskoppelingen, waardoor een lichte articulatie mogelijk is, zodat de gekoppelde rijen kleine terreinvariaties aankunnen zonder te binden.
Het koppelen van twee enorme rijen zonnepanelen doet meer dan alleen een motor delen. Het verandert fundamenteel de structurele dynamiek van de array. De gekoppelde architectuur deelt actief windbelastingen en structurele spanningen over een veel grotere fysieke voetafdruk. Deze bredere basis verbetert de natuurlijke trillingsfrequentie van de gehele array. Bijgevolg is het systeem veel beter bestand tegen galopperende en door de wind veroorzaakte resonantie dan een op zichzelf staande rij. Wanneer plotselinge windstoten de locatie treffen, verdelen de stijve stalen verbindingen de torsiekrachten veilig in de fundering.
Het beheren van rij-tot-rij-schaduw is een cruciale uitdaging tijdens de vroege ochtend- en late middaguren. Bij een traditionele opstelling bestaat het risico dat aangrenzende panelen in de schaduw komen als de ene motor iets achterloopt op de andere. Een echter op organische wijze op. één-assig volgsysteem op zonne-energie dat gebruik maakt van koppelingen met dubbele rijen lost dit probleem Omdat de rijen fysiek met elkaar verbonden zijn, behouden ze een perfect gesynchroniseerde beweging. Ze elimineren vrijwel het risico van onbedoelde schaduw tussen rijen. Wanneer deze wordt aangestuurd door uniforme AI-gestuurde backtracking-algoritmen, zorgt deze rigide synchronisatie voor een optimale opname van zonlicht tijdens uren met weinig zonlicht.
De overstap van onafhankelijke rijen naar gekoppelde architectuur vereist een nauwkeurige blik op het projectgrootboek. De financiële voordelen van opstellingen met twee rijen manifesteren zich zowel in de initiële aanschaffase als lang na de inbedrijfstelling. Door elektronica te vervangen door constructiestaal veranderen EPC's het cashflowprofiel van ontwikkelingen op utiliteitsschaal drastisch.
Besparingen op hardwarekosten vertegenwoordigen het meest directe voordeel. Wanneer u rijen met elkaar verbindt, ruilt u effectief dubbele motoren, reservebatterijen en gelokaliseerde controllers in voor stalen mechanische assen. Staal is inherent goedkoper en minder onderhevig aan de volatiliteit van de toeleveringsketen van halfgeleiders dan microchips en printplaten. Deze directe afweging verlaagt de initiële stuklijst. Je koopt de helft van de motoren, de helft van de communicatieknooppunten en de helft van de gelokaliseerde voedingen.
De langetermijnimpact op het Operations and Maintenance (O&M)-grootboek is groot. Denk eens aan de realiteit van een veldtechnicus. Het oplossen van problemen met één motor en één communicatieknooppunt voor elke ongeveer 240 panelen is zeer efficiënt. In een onafhankelijk rijsysteem moet diezelfde technicus voor elke 120 panelen knooppunten inspecteren. Minder elektronische knooppunten betekenen minder vrachtwagenrollen, minder firmware-updates en minder reserveonderdelen die in een magazijn rotten. Bovendien zijn moderne koppelingsmotoren zeer efficiënt. Ze beschikken vaak over een ultralaag dagelijks energieverbruik, waarbij ze soms minder dan 0,1 kWh per dag verbruiken.
Sceptici vragen zich vaak af of mechanische verbindingen de beweging beperken. Dat doen ze niet. Systemen met twee rijen bieden exact hetzelfde trackingbereik als hoogwaardige onafhankelijke trackingarchitecturen. U krijgt nog steeds het standaard bewegingsbereik van ±60°. U bereikt nog steeds de kritische trackingnauwkeurigheid van ±1°. Omdat de prestatiestatistieken identiek blijven aan onafhankelijke rijen, garanderen systemen met twee rijen de verwachte inkomstengeneratie, gemodelleerd tijdens de initiële financieringsfase.
Bij het selecteren van een zonnetracker met één as voor een groot project moeten ingenieurs voorbij de marketingclaims kijken. Je hebt een rigoureus evaluatiekader nodig. We raden ten zeerste aan om de industriestandaard uitsplitsing van de vier pijlers te gebruiken om elk mechanisch koppelingssysteem te beoordelen.
U moet de dwarsdoorsnede van de hoofdligger en de algehele stijfheid ervan evalueren. De zonne-energie-industrie evolueert snel naar ultragrote bifaciale modules. Deze 210 mm, 600 W+ panelen zijn zwaar en zijn vaak langer dan 2,5 meter. Het systeem moet deze massieve panelen kunnen accommoderen zonder dat er sprake is van overmatige doorbuiging onder belasting. Vraag uw leverancier naar specifieke windtunnelgegevens die de structurele stijfheid van grootformaatmodules bevestigen.
Kijk verder dan de standaard zonvolgtimer. Moderne projecten vereisen gesloten AI-controlesystemen. Deze systemen moeten prioriteit geven aan geavanceerde astronomische algoritmen en tegelijkertijd actieve weersaanpassingen bieden. Beoordeel ook de betrouwbaarheid van het communicatieprotocol. Bekabelde systemen zijn stabiel, maar duur om te graven. Zoek naar gedecentraliseerde mesh-netwerken die protocollen gebruiken zoals Zigbee, LoRa of RS485. Deze zorgen ervoor dat het systeem nog steeds communiceert, zelfs als een lokaal knooppunt offline gaat.
Onderzoek de wind-stow-statistieken nauwkeurig. Extreem weer is de grootste bedreiging voor zonne-energie. Een levensvatbare op nutsschaal zonnetracker moet een noodflat-stow-tijd van minder dan 6 tot 8 minuten garanderen. Het systeem moet deze snelle opslagsequentie initiëren op het moment dat lokale anemometers windsnelheden van meer dan 18 m/s detecteren. Controleer of het systeem voldoende back-upstroom heeft om deze actie uit te voeren tijdens een stroomstoring.
Controleer het bereik van de bedrijfstemperatuur. Een standaard nutsvoorzieningssysteem zou feilloos moeten werken van -30°C tot +60°C. Controleer bovendien de Ingress Protection (IP)-classificaties van de gereduceerde motorbehuizingen. Omdat er in een opstelling met twee rijen minder motoren zijn, moeten de motoren die je wel hebt, hermetisch worden afgesloten tegen stof, zand en slagregen.
Dubbele rijen zijn uitzonderlijk, maar niet magisch. Ze worden geconfronteerd met strikte fysieke beperkingen. Voordat u zich engageert voor een gekoppelde architectuur, moet u de reële omstandigheden van uw aangewezen site grondig evalueren.
Mechanische verbindingen vereisen een nauwkeurige uitlijning over lange afstanden. Locaties met sterke noord-zuid-golvingen of extreme oost-west-gradiëntveranderingen zullen ernstige problemen veroorzaken. Als de helling een helling van meer dan 15% overschrijdt, zullen de stijve stalen verbindingen vastlopen, waardoor de motor voortijdig doorbrandt. Sterk golvend terrein verhoogt het risico op vertragingen bij de installatie drastisch. Voor zwaar glooiende heuvels blijven onafhankelijke rijen de veiligere keuze.
Denk eens aan de realiteit van veldimplementatie. Terwijl het halveren van de elektrische bedrading tijd bespaart, vereist de mechanische montage een rigoureuze heinauwkeurigheid. EPC's moeten rekening houden met nauwkeurige structurele nivellering. Als de geheide palen slechts enkele centimeters verwijderd zijn, wordt het verbinden van de stijve aandrijfas tussen twee rijen een zware, arbeidsintensieve strijd. Landmeters en hei-operators moeten ongelooflijk nauwe toleranties handhaven om ervoor te zorgen dat de mechanische verbindingen goed aansluiten.
Het integreren van het juiste funderingstype is van cruciaal belang voor het behoud van de integriteit van de koppeling gedurende een levenscyclus van 25 jaar. Het verschuiven van de grond zal een mechanische verbinding vernietigen. In gebieden die gevoelig zijn voor hevige vorst of losse zandgronden zijn standaard geheide H-palen mogelijk niet voldoende. Mogelijk moet u grondschroeven of betonnen funderingen opgeven om ongelijkmatige zetting te voorkomen. Als een rij meer zakt dan zijn gekoppelde partner, zal het resulterende koppel de cardanverbindingen uit elkaar scheuren.
Het kiezen van de juiste montagestructuur bepaalt de financiële hartslag van uw zonnepark. Om de beslissing te vereenvoudigen, moeten we evalueren hoe systemen met twee rijen zich verhouden tot de twee andere dominante methodologieën: systemen met vaste kanteling en trackers met onafhankelijke rijen.
Systemen met een vaste kanteling zijn het eenvoudigst. Ze bevatten geen bewegende delen, wat resulteert in vrijwel geen onderhoud. Bij harde wind zijn ze vrijwel onverwoestbaar. Deze veiligheid brengt echter enorme kosten met zich mee. Vaste systemen lijden doorgaans een opbrengstverlies van 15-25% in vergelijking met trackingarrays. Bovendien kenmerken ze zich door een sterk geconcentreerd middagproductieprofiel. Op moderne energiemarkten die worden gedomineerd door Time-of-Use (TOU)-prijzen, vindt de piek in de vraag naar energie vaak plaats in de late namiddag. Trackers vangen deze lucratieve middagzon op, terwijl vaste systemen deze volledig missen. Dit maakt systemen met vaste kanteling zeer onconcurrerend in regio's met variabele energieprijzen.
De scheidslijn tussen onafhankelijke trackers en trackers met twee rijen is eenvoudig: topografie. Onafhankelijke rijtrackers beschikken over een speciale motor per rij. Hierdoor kunnen ze naadloos en zonder binding over complex, heuvelachtig terrein stappen. Als uw site op een achtbaan lijkt, kiest u onafhankelijke rijen. Als uw terrein echter vlak tot matig is, vertegenwoordigen onafhankelijke rijen verspilde CAPEX. Voor vlakke terreinen is de keuze voor tweerijige koppelingen de ultieme financiële richtlijn. Het elimineert overtollige hardwarekosten en vermindert O&M-overhead.
Bekijk voor duidelijke duidelijkheid de volgende functionele vergelijking van de drie primaire architecturen:
| Metrische | rij- | tracker met vaste kanteling | en dubbele rij-tracker |
|---|---|---|---|
| Verbetering van de energieopbrengst | Basislijn (0%) | + 15% tot 25% | + 15% tot 25% |
| Terreintolerantie | Zeer hoog (alle hellingen) | Hoog (complexe heuvels) | Matig (<15% helling) |
| Elektrische complexiteit | Nul | Hoog (1 motor per rij) | Laag (1 motor per 2 rijen) |
| CAPEX-profiel | Laagste | Hoogste | Gematigd |
| Beste gebruiksscenario | Extreem weer, goedkope grond | Sterk golvende topografie | Platte topografie, budgetgericht |
Het volgen van dubbelrijige koppelingen is geen universeel wondermiddel voor elk zonnepark. Het is een sterk geoptimaliseerde technische oplossing met een hoge ROI, ontworpen voor specifieke geografische profielen. Door een enkele zwenkaandrijvingsmotor over twee afzonderlijke rijen te delen, verwijdert u enorme hoeveelheden overtollige elektronica. Deze mechanische vereenvoudiging verlaagt uiteraard zowel uw initiële kapitaaluitgaven als uw onderhoudskosten op de lange termijn.
Terwijl u uw volgende implementatie op nutsschaal plant, moeten uw volgende stappen datagestuurd zijn. Voer eerst een rigoureuze analyse van de terreinhelling uit om er zeker van te zijn dat uw locatie binnen de vereiste 10-15% NS-hellingstolerantie valt. Neem vervolgens contact op met de fabrikant van uw zonne-energietracker om specifieke windtunneltestgegevens aan te vragen ter verificatie van de compatibiliteit van grootformaat modules. Vraag ten slotte om op maat gemaakte LCOE-modellering die koppelingen met twee rijen rechtstreeks contrasteert met onafhankelijke architecturen voor uw specifieke geografische coördinaten. Door de structurele realiteit naast de financiële gegevens te evalueren, garandeert u een maximale winstgevendheid van uw vermogen.
A: Maximale kostenefficiëntie vereist relatief vlak terrein. Normaal gesproken bieden trackers met twee rijen een tolerantie voor de noord-zuidhelling van 10% tot 15%. De exacte limiet hangt sterk af van het specifieke cardangewricht of het mechanische koppelingsontwerp van de fabrikant. Steilere sites vereisen meestal een overgang naar onafhankelijke rij-architecturen om koppelingsbinding te voorkomen.
EEN: Ja. Moderne koppelingsontwerpen zijn speciaal gebouwd voor zware bifaciale modules. Ze behouden een grote bodemvrijheid, vaak groter dan 500 mm. Bovendien ontwerpen ingenieurs zorgvuldig de primaire torsiebuizen en mechanische verbindingen om structurele schaduwvorming te minimaliseren. Deze lay-out maximaliseert de kritische opvang van albedo-licht aan de achterkant van de panelen.
A: Koppelingssystemen op utiliteitsschaal omvatten gelokaliseerde fail-safes. Ze maken gebruik van zelfaangedreven back-upstrings of speciale, weersbestendige back-upbatterijen op het motorknooppunt. Deze gelokaliseerde stroom zorgt ervoor dat de array tijdens zwaar weer binnen enkele minuten zelfstandig een noodcommando voor flat-stow kan uitvoeren, zelfs als het primaire elektriciteitsnet offline valt.
