Het selecteren van het verkeerde stellingsysteem brengt kritische geotechnische risico's met zich mee. Het verhoogt de initiële kapitaaluitgaven door overmatige arbeid. Deze misstap brengt ook de 25-jarige structurele integriteit van uw zonne-energie in gevaar. Een succesvolle implementatie vereist een zorgvuldige planning. U moet de stellingstructuur en fundering afstemmen op de locatiespecifieke topografie. De samenstelling van de bodem, regionale windbelastingen en zware sneeuwophopingen zijn van groot belang. LCOE-doelstellingen op lange termijn bepalen ook uw uiteindelijke succes. Zonder een duidelijke strategie escaleren kleine sitevariabelen snel tot grote implementatievertragingen.
Deze gids categoriseert de belangrijkste typen op de grond gemonteerde zonnesystemen op basis, materiaal en structureel ontwerp. Wij bieden een transparant evaluatiekader voor projectontwikkelaars, EPC’s en commerciële kopers. Je leert hoe je door de harde geotechnische realiteit kunt navigeren. U zult ook ontdekken hoe u de afwegingen op het gebied van materieel kapitaal effectief in evenwicht kunt brengen. Ten slotte onderzoeken we geavanceerde coatings en gespecialiseerde structurele ontwerpen om uw volgende implementatie op nutsschaal te optimaliseren.
De geotechnische realiteit dicteert funderingskeuzes; er bestaat geen universele montageoplossing.
De materiaalkeuze (bijvoorbeeld aluminium versus Zn-Al-Mg-staal) bepaalt de balans tussen de aanschafkosten vooraf en O&M op de lange termijn (corrosiebestendigheid).
Niet-traditionele structuren zoals verticale arrays veranderen de financiële modellen voor landbouwvoltaïsche projecten en projecten op grote breedtegraden.
Bij de shortlisting van aanbestedingen moet voorrang worden gegeven aan naleving van de lokale code (bijv. ASCE 7), statische/dynamische belastingtests en realistische installatietijdlijnen boven de grondstofkosten.
Het evalueren van zonneconstructies vereist meer dan alleen het vergelijken van materiaalprijskaartjes. U moet een holistische siteanalyse uitvoeren. Deze analyse zorgt ervoor dat u een systeem kiest dat tientallen jaren van omgevingsstress kan doorstaan. We evalueren deze systemen op drie kritische dimensies.
De grond onder uw zonnepanelen bepaalt elke funderingsbeslissing. Bodemcohesie speelt een grote rol bij de stabiliteit. Zandgronden missen de wrijving die nodig is om heipalen vast te houden tijdens opwaartse gebeurtenissen. Dichte klei biedt uitstekende houdkracht, maar zet uit als het nat is. De diepte van het gesteente is een andere kritische variabele. Het raken van ondiep gesteente halverwege het sleuvengraven dwingt een kostbare draai weg van standaardpalen.
Vorstlijnen vereisen ook zorgvuldige aandacht in koudere klimaten. Installateurs moeten funderingen uitdrijven tot onder de maximale vorstdiepte. Anders zal de vorst de palen omhoog duwen. Deze beweging verdraait de stellingen en verbrijzelt de zonnepanelen. Ten slotte beperkt een strenge landindeling de levensvatbaarheid van de fundering. Steile hellingen vereisen gespecialiseerde scharnierverbindingen en aangepaste poollengtes om een gelijkmatig modulevlak te behouden.
De financiering van zonne-energieprojecten vereist een delicaat evenwicht tussen initiële kapitaaluitgaven (CAPEX) en operationele kosten op lange termijn (OPEX). De kosten voor zware machines domineren de initiële installatiefase. Het huren van hydraulische heimachines verhoogt de CAPEX snel. Deze machines verminderen echter de menselijke arbeidsuren drastisch.
Materiaalkeuzes hebben een directe impact op de OPEX. U kunt geld besparen door vooraf standaard gegalvaniseerd staal te kopen. Toch kan standaard galvaniseren mislukken in bodems met een hoog zoutgehalte. Deze storing versnelt roest. Actieve roestbestrijding en structurele reparaties gedurende een levensduur van 25 jaar verbruiken gemakkelijk die initiële besparingen. De efficiëntie van het landgebruik speelt ook een rol in dit evenwicht. Lay-outs met een hoge dichtheid verminderen de kosten voor landaankoop, maar compliceren het vegetatiebeheer. U moet deze onderhoudsrealiteit op de lange termijn afwegen tijdens de aanbestedingsfase.
Structureel falen is een onaanvaardbaar resultaat voor elk zonne-energieproject. U moet ervoor zorgen dat het geselecteerde systeem voldoet aan strenge regionale technische normen. In de Verenigde Staten vertrouwen ingenieurs sterk op de ASCE 7-richtlijnen. Deze codes dicteren de exacte limieten voor windsnelheid en sneeuwbelasting op basis van provinciale gegevens.
Kustgebieden hebben stellingen nodig die zijn ontworpen voor orkaanwindschering. De noordelijke regio's vereisen een hoge sneeuwbelasting om te voorkomen dat de aluminium frames bezwijken onder zwaar ijs. Seismische vereisten dicteren ook verbindingstoleranties in aardbevingsgevoelige zones. U moet echter voorkomen dat u het systeem overmatig ontwikkelt. Het eisen van een buitensporige staaldikte voor een vlakke locatie in het binnenland met weinig wind verhoogt de kosten onnodig. Slimme engineering stemt de metaaldikte exact af op de geverifieerde bedreiging voor het milieu.
Elk zonnepaneel vereist een robuuste verbinding met de aarde. De fundering brengt de omgevingsbelasting van de panelen veilig over naar de grond. We classificeren deze systemen op basis van hoe ze in de bodem verankeren.

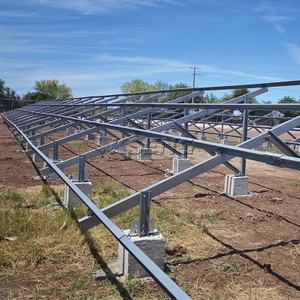

Betonankers bieden maximale stabiliteit wanneer traditionele grondpenetratie onmogelijk is. U implementeert deze systemen op locaties met ernstige ondergrondse beperkingen.
Mechanisme: Deze aanpak maakt gebruik van ter plaatse gestorte betonnen funderingen, geprefabriceerde blokken of geballaste kuipen. Installateurs plaatsen de stellingen rechtstreeks op deze zware betonankers. Het enorme gewicht van het beton voorkomt dat het systeem bij harde wind omhoog komt.
Beste voor: We raden de Concrete Foundation Ground Mount ten zeerste aan voor brownfields en gesloten stortplaatsen. Milieuregels verbieden het heien van stalen palen op stortplaatsen. Stapels zouden de beschermende geomembraanvoering onder de grond doorboren. Betonnen funderingen zitten veilig op het oppervlak. Ze blinken ook uit in rotsachtig terrein waar heimachines niet kunnen binnendringen. Zeer corrosieve bodems vereisen ook beton om stalen componenten te beschermen tegen snelle afbraak.
Implementatierisico's: Beton brengt aanzienlijke logistieke hindernissen met zich mee. Hoge materiaaltransportkosten hebben een grote impact op de budgetten voor afgelegen locaties. Voor het ter plaatse storten van beton zijn langere installatietijden nodig vanwege de verplichte uithardingsperioden. Deze methode kent ook een hogere arbeidsafhankelijkheid. Bemanningen moeten handmatig formulieren bouwen, cement gieten en de fundering waterpas stellen.

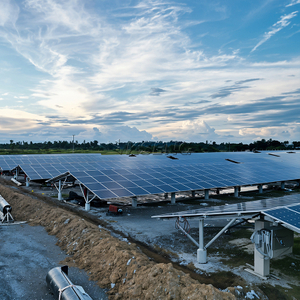

Wanneer de bodemgesteldheid het toelaat, biedt directe grondpenetratie een snelle inzet. Deze stichtingen domineren de markt voor zonne-energie op utiliteitsschaal.
Mechanisme: Installateurs gebruiken hydraulische machines om stalen palen rechtstreeks in de grond te rammen. De wrijving tussen de grond en het staal houdt de paal stevig op zijn plaats. Als alternatief zijn aardschroeven voorzien van spiraalvormige schroefdraad. Machines boren deze enorme schroeven in de aarde, waardoor ze een uitstekende uittrekweerstand bieden.
Vergelijking: Heipalen zijn veel sneller inzetbaar dan beton. Ze verlagen de arbeidskosten drastisch. Een ervaren ploeg kan op één dag honderden palen heien. Deze methode blijft echter strikt afhankelijk van gunstige bodemomstandigheden. U kunt geen heipalen gebruiken als de locatie minimale cohesie of grote rotslagen bevat. Grondschroeven kunnen beter overweg met losse zandgronden dan met rechte palen, maar ze falen nog steeds tegen vast gesteente.
Het structurele materiaal bepaalt zowel de installatie-ervaring als de duurzaamheid op lange termijn van de array. Ontwikkelaars kiezen voornamelijk tussen lichtgewicht aluminium en geavanceerde staallegeringen.
Aluminium biedt duidelijke metallurgische voordelen voor specifieke milieu-uitdagingen. Het biedt een uitstekend alternatief voor zwaar staal.
Evaluatie: Aluminium is van nature oxidatiebestendig. Het vormt een microscopisch kleine beschermende oxidelaag bij blootstelling aan lucht. Deze laag voorkomt diepe structurele corrosie. Aluminium is ook zeer kneedbaar, waardoor fabrikanten eenvoudig complexe, op maat gemaakte profielen kunnen extruderen. Het belangrijkste is dat het aanzienlijk lichter is dan staal.
Gebruiksscenario: U moet een aluminium grondmontageset inzetten in kustomgevingen met een hoog zoutgehalte in de lucht. Het metaal is uitzonderlijk goed bestand tegen zoutnevel. Het blinkt ook uit bij projecten die een snelle handmatige afhandeling op locatie vereisen. Werknemers kunnen aluminium rails optillen en positioneren zonder zware machines. Ten slotte profiteren locaties met strikte bodemgewichtsbeperkingen enorm van deze lichtgewicht structuur.
Sceptische lens: Aluminium is onderhevig aan een hogere volatiliteit op de grondstoffenmarkt. Deze onvoorspelbaarheid bemoeilijkt inkoopbudgetten op lange termijn. Bovendien heeft het over het algemeen een hogere initiële CAPEX vergeleken met standaard gegalvaniseerd staal. Aluminium heeft ook een lagere treksterkte dan staal. Deze realiteit vereist vaak dikkere structurele profielen om vergelijkbare windbelastingswaarden te bereiken.

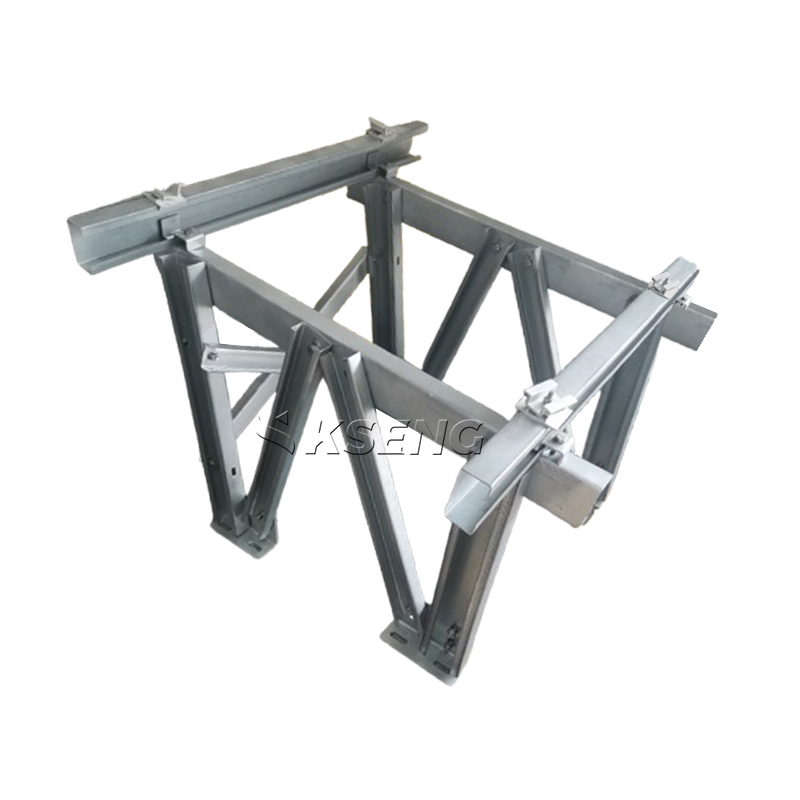

Standaard thermisch verzinken verliest terrein aan geavanceerde metaalcoatings. Zink-aluminium-magnesiumstaal vertegenwoordigt het snijvlak van structurele bescherming.
Evaluatie: Dit geavanceerde staal maakt gebruik van een unieke legeringscoating. Het zink, aluminium en magnesium bieden samen een superieure corrosieweerstand. Deze legering heeft een opmerkelijke 'zelfherstellende' eigenschap. Wanneer installateurs ter plaatse de metaal- of lasverbindingen doorsnijden, migreert de magnesiumrijke laag over het blootliggende staal. Deze chemische reactie sluit de wond af en presteert aanzienlijk beter dan traditioneel thermisch verzinken.
Gebruiksvoorbeeld: Een grondmontage van Zn-Al-Mg-staal is ideaal voor grootschalige projecten op utiliteitsschaal. Deze locaties vereisen maximale structurele stijfheid. Het staal kan gemakkelijk omgaan met hoge eisen aan het uithoudingsvermogen bij windbelasting. Het biedt een geoptimaliseerde LCOE over een levensduur van 30 jaar door de kosten voor roestsanering tijdens de levensduur vrijwel te elimineren.
Sceptische lens: staal blijft ongelooflijk zwaar. Dit zwaardere componentgewicht verhoogt de verzendlogistiek. Het verbrandt snel transportbudgetten. Installateurs hebben voor plaatsing strikt zware machines nodig. Het handmatig hanteren van deze grote stalen balken is zeer inefficiënt en brengt veiligheidsrisico's met zich mee.
Materiaalvergelijking voor op de grond gemonteerde stellingen
| Voorzien van | aluminiumlegering | Zn-Al-Mg-staal |
|---|---|---|
| Corrosiebestendigheid | Uitstekend (natuurlijke oxidatie) | Superieur (zelfherstellende coating) |
| Componentgewicht | Lichtgewicht (handmatige bediening mogelijk) | Zwaar (vereist machines) |
| Initiële CAPEX | Over het algemeen hoger | Gematigd |
| Treksterkte | Gematigd | Zeer hoog |
| Beste omgeving | Kust-/C5-mariene zones | Nutsschaal/zones met hoge windsnelheden |
Naast funderingen en materialen heeft het geometrische ontwerp van de constructie een grote invloed op de energieopbrengst. Het kiezen van de juiste oriëntatie maximaliseert het financiële rendement.
De meeste commerciële arrays maken gebruik van structuren met een vaste kanteling. Ze houden panelen vast in een statische hoek die is geoptimaliseerd voor de lokale breedtegraad. Vaste systemen bieden absolute betrouwbaarheid omdat ze geen bewegende delen hebben. Trackers met één en twee assen volgen actief de zon aan de hemel. Trackers verhogen de energieopbrengst aanzienlijk. Ze introduceren echter bewegende mechanische componenten. Deze motoren en lagers vereisen strikte onderhoudsbudgetten. Ontwikkelaars moeten het hogere rendement afwegen tegen de onvermijdelijke mechanische OPEX.
Traditionele op het zuiden gerichte arrays verbruiken enorme hoeveelheden land. Verticale systemen keren deze dynamiek volledig om en introduceren nieuwe mogelijkheden voor beperkte locaties.
Evaluatie: Installateurs construeren deze arrays verticaal in een strikte hoek van 90 graden. Ze maken doorgaans gebruik van bifaciale modules. De panelen zijn gericht op het oosten en het westen. Deze oriëntatie legt de ochtend- en avondpiekzon vast. Het creëert een unieke 'M-vormige' energieopwekkingscurve. Deze curve sluit vaak beter aan bij de pieken in de vraag naar het elektriciteitsnet dan een traditionele zonnecurve halverwege de dag.
Gebruiksvoorbeeld: De verticale grondmontage domineert de groeiende landbouwsector. Door het verticale ontwerp zijn er brede lanen tussen de rijen. Hierdoor kunnen zware landbouwmachines, tractoren en maaidorsers gemakkelijk passeren. Boeren kunnen gewassen verbouwen naast de energieproductie. Verticale arrays blinken ook uit in gebieden met zware sneeuwophopingen. Ze hebben geen problemen met sneeuwverlies, omdat sneeuw zich eenvoudigweg niet kan ophopen op een verticaal oppervlak. Ze functioneren ook prachtig als erfafscheiding.
Implementatierisico's: Verticale structuren worden geconfronteerd met unieke fysica. De hoek van 90 graden fungeert als een massieve muur. Het vangt de wind op, waardoor een ernstig 'zeileffect' ontstaat. Dit vereist strikte windbelastingstechniek. Ingenieurs moeten veel diepere funderingen specificeren om deze zijdelingse afschuiving tegen te gaan. Bovendien moeten ontwikkelaars hun financiële modellen aanpassen. Opbrengstprofielen verschillen aanzienlijk van traditionele op het zuiden gerichte opstellingen.
De aanschaf van een grondmontagesysteem vereist een logisch, stapsgewijs validatieproces. Het overslaan van deze stappen garandeert budgetoverschrijdingen en vertragingen bij de installatie. Volg deze volgorde om het juiste stellingplatform vast te zetten.
Voer een geotechnische trekproef uit. Selecteer nooit een funderingstype op basis van aannames of aangrenzende vastgoedgegevens. Mandaat voor het boren van grond op locatie. Voer fysieke axiale en laterale uittrektests uit. Deze tests valideren de exacte geschiktheid van de fundering. Ze bewijzen of de grond de gespecificeerde paal daadwerkelijk onder windbelasting kan houden.
Wijs kenmerken toe aan projectresultaten. Stem uw materiële keuzes af op de lokale economische realiteit. Als de lokale arbeidskosten bijvoorbeeld uitzonderlijk hoog zijn, is overindexering op een eenvoudig te monteren aluminium structuur financieel zinvol. De vermindering van dure arbeidsuren kan de hogere materiële kapitaalinvesteringen van het aluminium zelf gemakkelijk compenseren.
Dierenartsgarantie en bankabiliteit. Controleer de fabrieksgarantie nauwkeurig tegen uw werkelijke omgevingsomstandigheden. Veel garanties bevatten verborgen uitsluitingen. U moet verifiëren of de garantie op de Zn-Al-Mg-coating daadwerkelijk C5-maritieme omgevingen dekt. Een garantie is nutteloos als deze zones met een hoog zoutgehalte uitsluit wanneer uw locatie aan de oceaan grenst.
Vraag waarde-engineering aan. Betrek constructeurs al vroeg in de ontwerpfase. Daag ze uit om onnodig metaalgewicht te verwijderen. Ze kunnen de liggerafstand of paaldiepte aanpassen op basis van de exacte topografie. Deze waardetechniek zorgt ervoor dat de lokale code wordt nageleefd, terwijl het totale staaltonnage en de verzendkosten worden verlaagd.
Het inzetten van een betrouwbaar zonne-energiesysteem vereist een zorgvuldige afstemming van de realiteit van de locatie en de structurele mogelijkheden. Het juiste op de grond gemonteerde systeem harmoniseert geotechnische gegevens, materiaalkunde en LCOE-doelstellingen voor de lange termijn. Je kunt een geslagen paal niet in het gesteente duwen, en standaardstaal mag je ook niet inzetten in ruwe zeegebieden. Aluminium biedt ongelooflijke verwerkbaarheid en corrosieweerstand. Geavanceerd Zn-Al-Mg-staal levert ongeëvenaarde structurele stijfheid en zelfherstellende lange levensduur. Bovendien ontsluiten innovatieve verticale ontwerpen landmogelijkheden voor tweeërlei gebruik die voorheen voor onmogelijk werden gehouden.
Onderneem onmiddellijk actie om uw investering te beschermen. Start vandaag nog een uitgebreid locatieonderzoek. Zorg voor gedetailleerde geotechnische rapporten voordat u materiaal stort. Vraag exacte structurele belastingsmodellen op bij doorgelichte stellingleveranciers. Door prioriteit te geven aan technische validatie boven grondstofkosten, zorgt u ervoor dat uw zonnepanelen nog tientallen jaren winstgevende energie produceren.
A: De kosten zijn sterk afhankelijk van de bodem van uw locatie. Heipalen zijn doorgaans de goedkoopste optie. Ze vereisen minder arbeid en zijn snel inzetbaar. Dit geldt echter alleen als de bodemgesteldheid het rijden toelaat. Als uw locatie ondiep gesteente bevat, moet u betonnen funderingen gebruiken. Beton vereist meer arbeid en materialen, waardoor de initiële kosten toenemen.
A: Ze gaan aanzienlijk langer mee. Zn-Al-Mg-coatings bieden uitzonderlijke duurzaamheid. Het magnesium creëert na verloop van tijd een dichte beschermlaag. Deze laag zorgt voor een 'zelfherstellend' effect. Wanneer installateurs het metaal snijden of krassen, migreert de coating om het blootgestelde staal te beschermen. Dit verlengt de structurele levensduur tot veel meer dan bij traditioneel thermisch verzinken.
Antwoord: Ja, dat kan. Ze vereisen echter strikte engineering. Verticale arrays hebben te maken met aanzienlijke windschering als gevolg van het 'zeileffect'. Ingenieurs moeten diepere funderingen specificeren om deze zijdelingse krachten tegen te gaan. Ze gebruiken ook versterkte structurele profielen. Een goede modellering zorgt ervoor dat ze zonder fouten voldoen aan de lokale windsnelheidsregels.
A: Ja, dat doen ze vaak. Het storten van beton brengt milieuproblemen met zich mee. Lokale overheden kunnen uitgebreide milieueffectrapportages verlangen. Dit geldt vooral voor kwetsbare habitats. Voor verwijderbare stalen palen daarentegen is de vergunning doorgaans eenvoudiger. Ze veranderen de bodemchemie of drainagepatronen niet permanent.
